[求助] 请教COMSOL中如何设置线圈电流的初始相角，非常感谢！ 已有1人参与

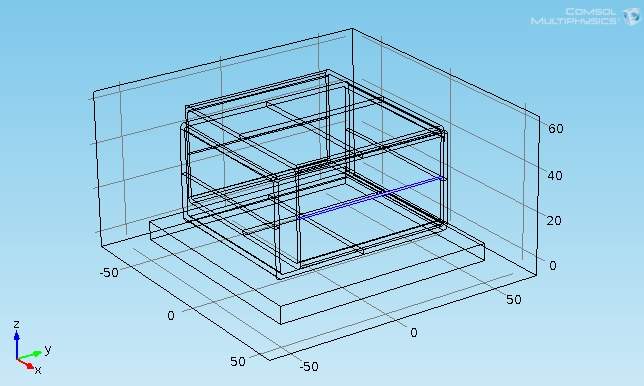

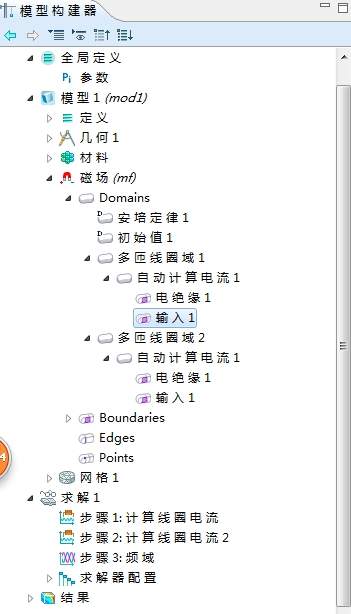

在COMSOL中建立如图1的模型，两个矩形线圈相互垂直，设定为多匝线圈域，想观察下面铝板中电涡流即磁场分布；如图2两个线圈都选择一个截面输入电流，模型设置如图3，求解中有三个计算步骤。现在想让两个线圈中通以最大值0.3A，频率500Hz的交流电流，且两电流相角相差90，即两个电流分别为0.3*sin(wt)和0.3*sin(wt+90°)，w=2*pi*f，(f=500Hz)，请问如何设置？

请教COMSOL中如何设置线圈电流的初始相角，非常感谢！


请教COMSOL中如何设置线圈电流的初始相角，非常感谢！-1


请教COMSOL中如何设置线圈电流的初始相角，非常感谢！-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-07-13 10:40:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhilai

新虫 (初入文坛)
楼主，请问你会加了吗？我要算的六组线圈，都通交流电，每组之间还有相位差，求教！
赞一下 回复此楼
2楼2016-09-08 23:10:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tang-bo001

木虫 (正式写手)
引用回帖:
2楼: Originally posted by zhilai at 2016-09-08 23:10:29
楼主，请问你会加了吗？我要算的六组线圈，都通交流电，每组之间还有相位差，求教！

可以通过电路与磁路的耦合进行设置
赞一下 回复此楼
3楼2016-09-27 20:32:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ftxlz

新虫 (初入文坛)
楼主，你的问题解决了嘛，怎么弄的哦

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-03-26 21:39:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

惹眼广泛

木虫 (小有名气)

【答案】应助回帖

乘以exp(i*pi/2)
赞一下 回复此楼
5楼2017-03-27 08:49:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ftxlz

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 惹眼广泛 at 2017-03-27 08:49:08
乘以exp(i*pi/2)

具体是怎么加的哦，是添加电路在电压源那里设置相角？

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-03-28 22:23:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

惹眼广泛

木虫 (小有名气)

【答案】应助回帖

设置电流的地方，如：1[A]*exp(i*pi/2)
赞一下 回复此楼
7楼2017-03-29 10:55:44
