352107523金虫 (正式写手)
天涯
|
[求助]
用COMSOL软件对腐蚀过程的模拟 已有1人参与
|
|

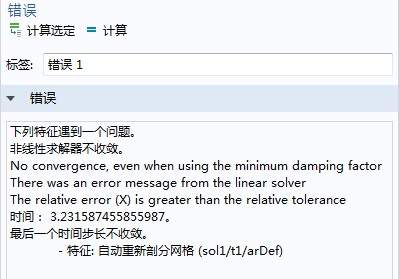

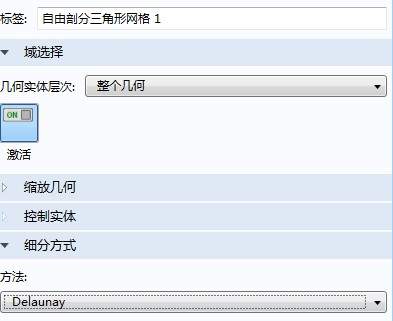

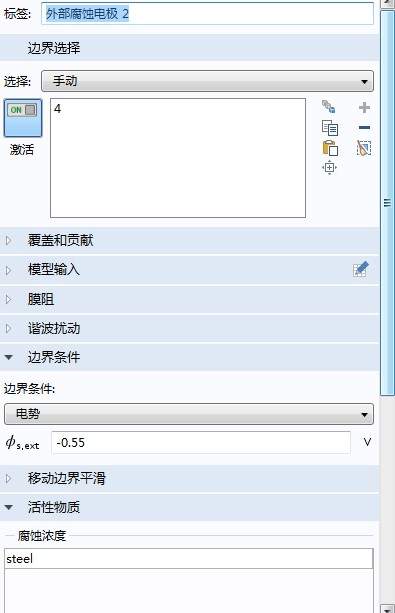

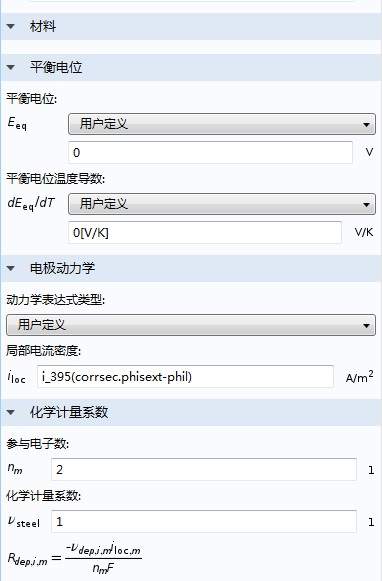

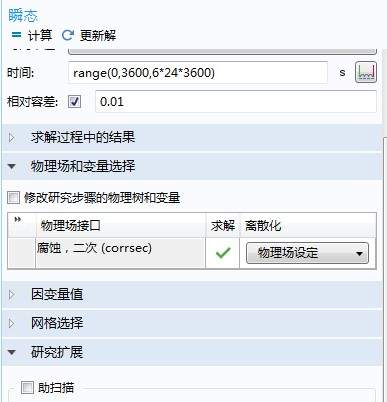

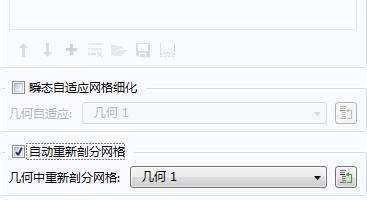

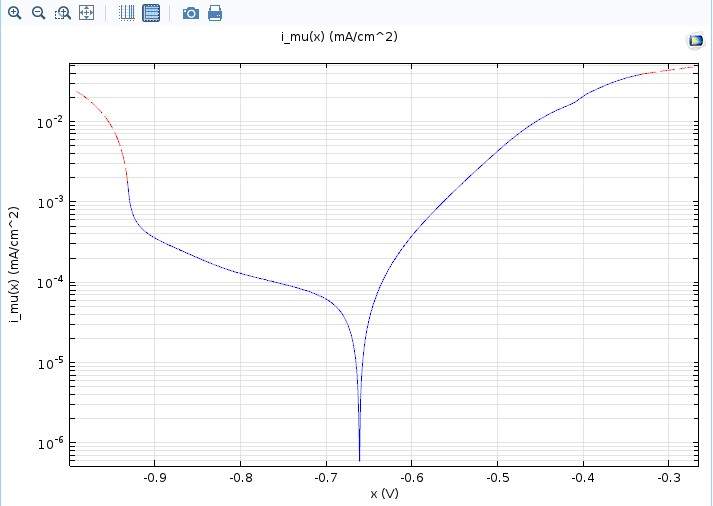

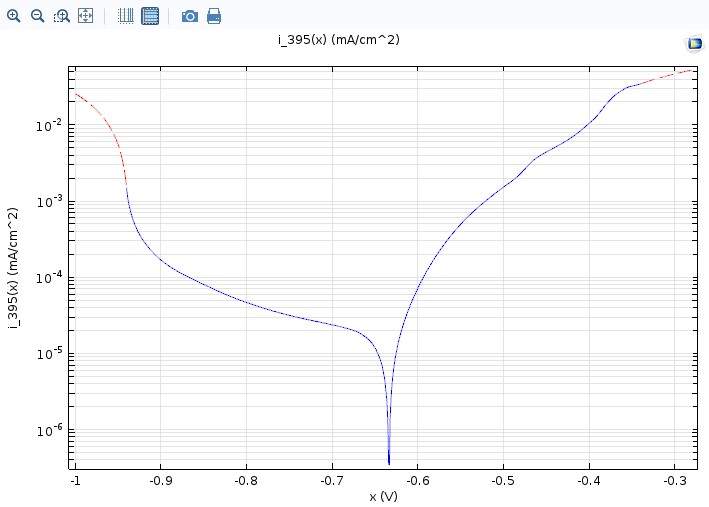

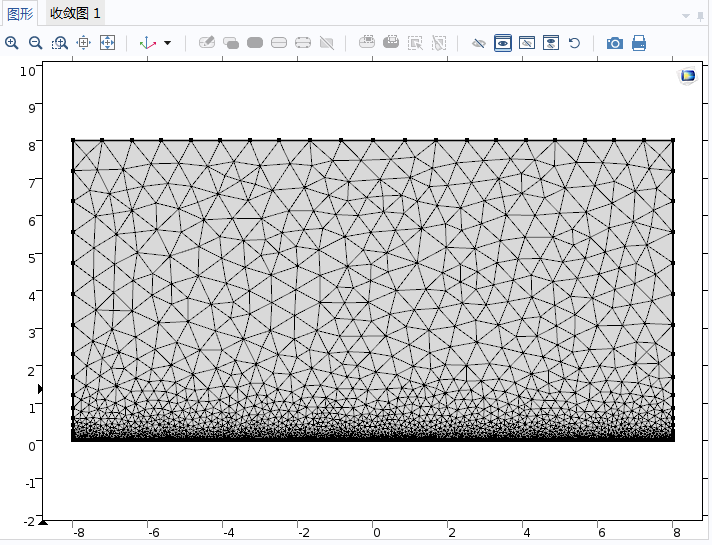

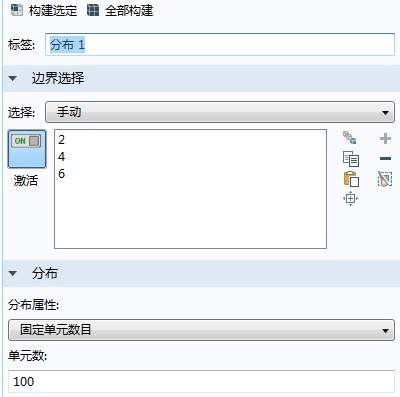

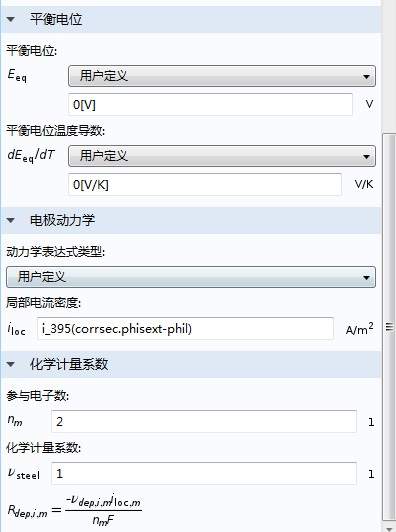

实验描述：将16×8mm的焊接接头在恒电位-550mV下极化腐蚀6天（144h）,查看6天后接头表面电位、电流以及不同位置高度变化。 1.模型 2.极化曲线 3.母材电极反应设置 4.焊缝电极反应 5.网格划分 6.求解 7.错误提示 在缝隙腐蚀的例子中，电位设置为V_pol，然后在求解的时候选择助扫描。我将电位直接设置成-0.55V，在求解的时候选择了自动重新剖分网格。  模型  焊缝极化曲线.jpg  母材极化曲线.jpg  母材电极反应设置-1.jpg  母材电极反应设置-2.jpg  母材电极反应-3.jpg  焊缝电极反应-1.jpg  焊缝电极反应-2.jpg  焊缝电极反应-3.jpg  网格划分-1.png  网格划分-2.jpg  网格划分-3.jpg  求解-1.jpg  求解-2.jpg  错误.jpg |
