[求助] 做的一个模拟，网格划的太密了，运算时间太长了，求高人帮帮看看 怎么才能划分稀疏些 已有2人参与

这是前处理画图的代码。。求高人指导
/BATCH
/input,menust,tmp,'',,,,,,,,,,,,,,,,1
WPSTYLE,,,,,,,,0
/NOPR
KEYW,PR_SET,1
KEYW,PR_STRUC,0
KEYW,PR_THERM,1
KEYW,PR_FLUID,0
KEYW,PR_ELMAG,0
KEYW,MAGNOD,0
KEYW,MAGEDG,0
KEYW,MAGHFE,0
KEYW,MAGELC,0
KEYW,PR_MULTI,0
KEYW,PR_CFD,0
/GO
/PREP7
ET,1,SOLID278
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,KXX,1,,149
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,C,1,,706.75
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,DENS,1,,2329
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,KXX,2,,0.27
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,C,2,,966
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,DENS,2,,2200
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,KXX,3,,71.6
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,C,3,,133
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,DENS,3,,21450
! SAVE, file,db,
BLOCK,-0.001055,0.001055,-0.001055,0.001055,0,0.0005,
BLOCK,-0.00105,0.00105,-0.00105,0.00105,0,0.0005,
VSBV,       1,       2
BLOCK,-0.001055,0.001055,-0.001055,0.001055,0.0005,0.000502,
BLOCK,-0.00005,0.00005,-0.00005,0.00005,0.0005,0.000502,
VSBV,       1,       2
BLOCK,-6e-005,5.5e-005,2.5e-005,3.5e-005,0.000502,0.0005021,
BLOCK,5e-005,5.5e-005,1.5e-005,2.5e-005,0.000502,0.0005021,
BLOCK,-5.5e-005,5.5e-005,0.5e-005,1.5e-005,0.000502,0.0005021,
BLOCK,-5.5e-005,-5e-005,-5e-006,0.5e-005,0.000502,0.0005021,
FLST,3,1,6,ORDE,1
FITEM,3,5
VGEN,2,P51X, , , ,-0.00002, , ,0
FLST,3,1,6,ORDE,1
FITEM,3,2
VGEN,2,P51X, , , ,-4e-005, , ,0
FLST,3,1,6,ORDE,1
FITEM,3,1
VGEN,2,P51X, , , ,-6e-005, , ,0
! SAVE, file,db,
FLST,2,7,6,ORDE,4
FITEM,2,1
FITEM,2,-2
FITEM,2,5
FITEM,2,-9
VADD,P51X
FLST,2,3,6,ORDE,3
FITEM,2,3
FITEM,2,-4
FITEM,2,10
VGLUE,P51X
CM,_Y,VOLU
VSEL, , , ,       3
CM,_Y1,VOLU
CMSEL,S,_Y
!*
CMSEL,S,_Y1
VATT,       1, ,   1,       0
CMSEL,S,_Y
CMDELE,_Y
CMDELE,_Y1
!*
CM,_Y,VOLU
VSEL, , , ,       1
CM,_Y1,VOLU
CMSEL,S,_Y
!*
CMSEL,S,_Y1
VATT,       2, ,   1,       0
CMSEL,S,_Y
CMDELE,_Y
CMDELE,_Y1
!*
CM,_Y,VOLU
VSEL, , , ,       2
CM,_Y1,VOLU
CMSEL,S,_Y
!*
CMSEL,S,_Y1
VATT,       3, ,   1,       0
CMSEL,S,_Y
CMDELE,_Y
CMDELE,_Y1
SMRTSIZE,10
SMRTSIZE,10

SMRTSIZE, ,5,2,2,45,45,2,1,1,4,0
SMRTSIZE,10
MSHKEY,0
MSHAPE,1,3d
FLST,5,3,6,ORDE,2
FITEM,5,1
FITEM,5,-3
CM,_Y,VOLU
VSEL, , , ,P51X
CM,_Y1,VOLU
CHKMSH,'VOLU'
CMSEL,S,_Y
!*
VMESH,_Y1
!*
CMDELE,_Y
CMDELE,_Y1
CMDELE,_Y2

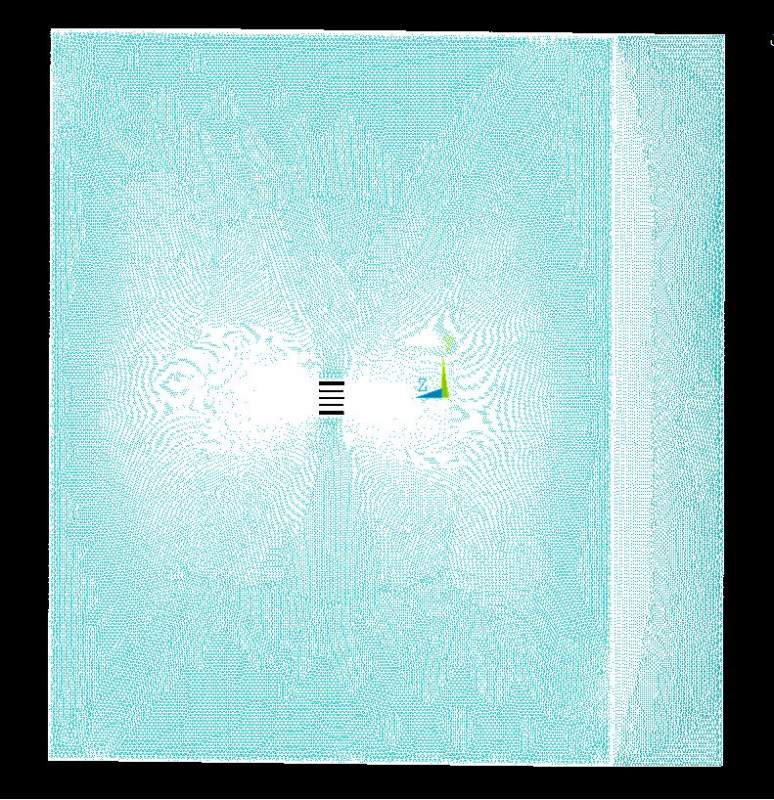

做的一个模拟，网格划的太密了，运算时间太长了，求高人帮帮看看 怎么才能划分稀疏些

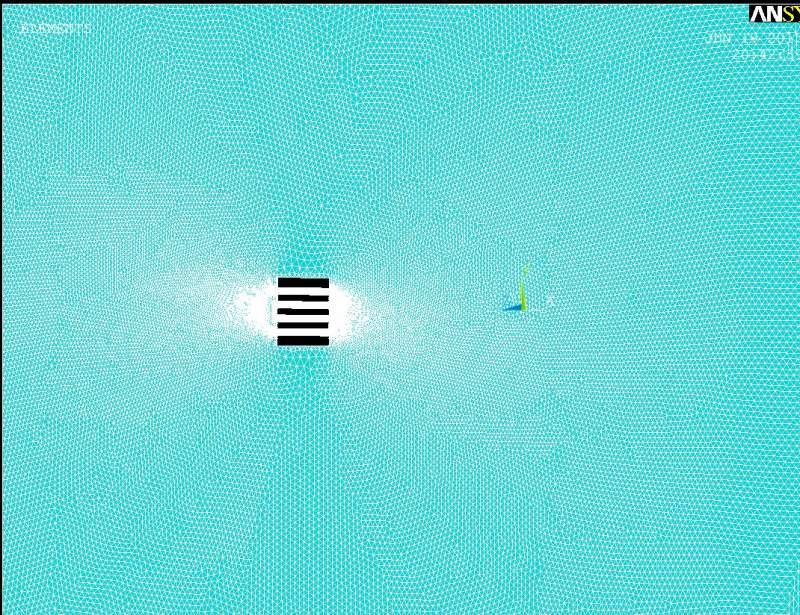

做的一个模拟，网格划的太密了，运算时间太长了，求高人帮帮看看 怎么才能划分稀疏些-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-19 20:50:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ajacky007

铜虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
用ESIZE控制试试
赞一下 回复此楼
2楼2015-06-19 21:52:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

☆暖女子☆

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
2楼: Originally posted by ajacky007 at 2015-06-19 21:52:05
用ESIZE控制试试

我也研究cfd，能交流交流吗？

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-06-24 19:15:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
