应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 7A04铝合金固溶金相分析
151/2返回列表12下一页
查看: 3173  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

学弟哥

新虫 (小有名气)

[求助] 7A04铝合金固溶金相分析 已有2人参与

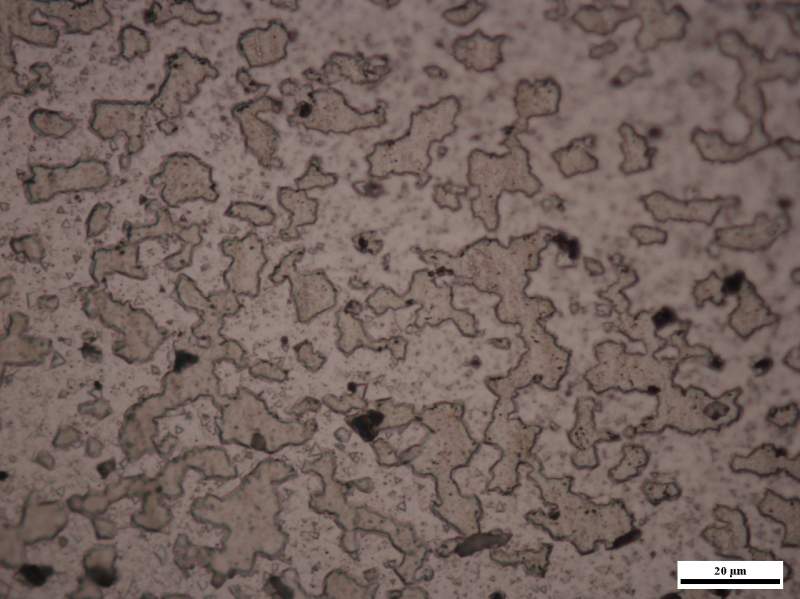

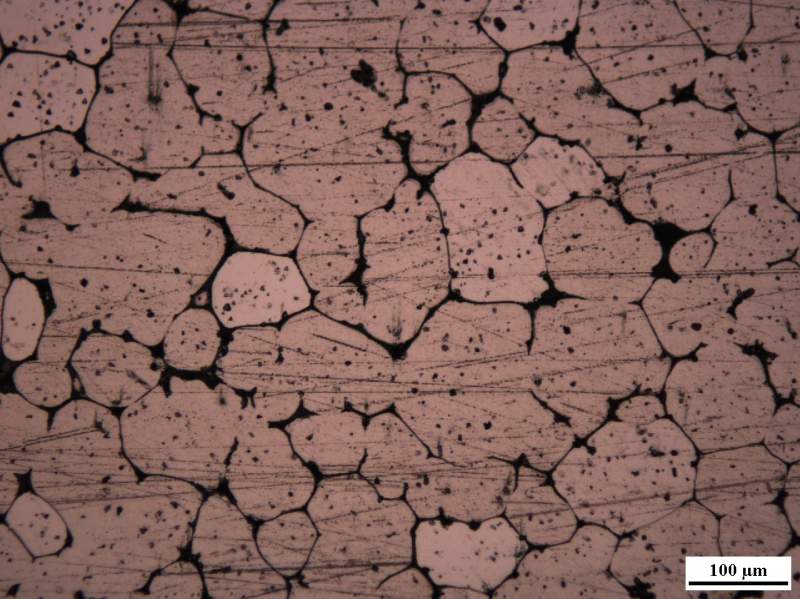

小弟最近硕士课题做7系铝合金，现在我做挤压态7A04铝合金的固溶，其固溶制度为470℃+1h保温+水淬,经Keller试剂侵蚀后其显微组织如图1所示，这一块一块的是晶粒吗？若不是晶粒，那是什么？若是晶粒，怎么不像图2这种晶粒形状？

7A04铝合金固溶金相分析
1


7A04铝合金固溶金相分析-1
2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-17 14:15:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

上官广晗

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
图一是晶粒，但未完全再结晶，为横向组织。图二为完全再结晶，但已经过烧，复熔三角很明显了。

[ 发自小木虫客户端 ]
赞一下(2人) 回复此楼
3楼2015-06-18 12:10:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上官广晗

新虫 (小有名气)
引用回帖:
5楼: Originally posted by 学弟哥 at 2015-06-18 14:41:08
谢谢你的答复，那图1不就看不出晶粒大小了吗？然后我又做了500℃+1h保温+水淬，它的金相组织和图1一样都是一块一块的，那说明也未完全再结晶吗？但据文献上讲述，7A04在485℃以后就会过烧，那都过烧了，为什么还没 ...

7A04合金铸锭过烧温度490±2，加工制品520±2。挤压制品的再结晶温度较高，与材料的尺寸和变形率都有关系，正常淬火温度470，其组织为在变形纤维状组织的基体中出现少量的再结晶晶粒，所以我们经常可以看到7系合金不完全再结晶晶粒和亚晶。

[ 发自小木虫客户端 ]
赞一下(2人) 回复此楼
7楼2015-06-18 15:39:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wsq_7710

木虫 (职业作家)
你试试偏光，图1应该是晶粒，不过挤压后晶界变形不规则了
赞一下(1人) 回复此楼
6楼2015-06-18 15:19:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

doxerman

新虫 (小有名气)
第二张是铸锭的金相吧，第一张是挤压后的，挤压前正火，挤压晶粒发生变形，被打碎。铸锭的晶粒比较圆整规则，变形后基本上面目全非 挤压塑性变形量很大，你可以再做个长度方向的金乡，是纤维状的。

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
10楼2015-06-19 08:56:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上官广晗

新虫 (小有名气)
引用回帖:
8楼: Originally posted by 学弟哥 at 2015-06-19 08:22:45
我想问下，那这个正常淬火470℃，是待炉温达到470℃放样，还是从室温时就将样放进去然后随炉加热到470℃保温一段时间呢...

炉温达到470时放入开始计时，如果料太大，放入后温度下降，那么重新达到470度时开始计时保温。

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
12楼2015-06-19 23:20:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

幽山清水

银虫 (正式写手)
在我看来，你图2应该是铸态或均火态组织，图1是挤压态组织，图一可能是挤压态的横截面组织，你如果相对比研究，最好是做纵向组织，且最好研究固溶或固溶时效之后的组织，挤压态组织不是很好处理。
赞一下(1人) 回复此楼
一起学习，多多交流，共同发展，与时俱进
13楼2015-06-20 20:42:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wucy3657623

木虫 (正式写手)

芒果毛毛虫

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
学弟哥: 金币+5, ★★★★★最佳答案, 谢谢你的回复 2015-06-18 14:18:38
1中并不是完整的晶粒，但是可能是未再结晶的一个个区域；
2中显示其实也不是传统意义的晶界，而是晶界上存在大量的共晶组织被腐蚀变黑。并不是晶界被腐蚀变黑的。
赞一下 回复此楼
专注金相30年.wucy365@outlook.com
2楼2015-06-18 10:36:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

学弟哥

新虫 (小有名气)
引用回帖:
2楼: Originally posted by wucy3657623 at 2015-06-18 14:36:45
1中并不是完整的晶粒，但是可能是未再结晶的一个个区域；
2中显示其实也不是传统意义的晶界，而是晶界上存在大量的共晶组织被腐蚀变黑。并不是晶界被腐蚀变黑的。

那晶界在哪里呀
回复此楼
4楼2015-06-18 14:31:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

学弟哥

新虫 (小有名气)
引用回帖:
3楼: Originally posted by 上官广晗 at 2015-06-18 16:10:29
图一是晶粒，但未完全再结晶，为横向组织。图二为完全再结晶，但已经过烧，复熔三角很明显了。

谢谢你的答复，那图1不就看不出晶粒大小了吗？然后我又做了500℃+1h保温+水淬，它的金相组织和图1一样都是一块一块的，那说明也未完全再结晶吗？但据文献上讲述，7A04在485℃以后就会过烧，那都过烧了，为什么还没有完全再结晶呢？
赞一下 回复此楼
5楼2015-06-18 14:41:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

学弟哥

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 上官广晗 at 2015-06-18 19:39:27
7A04合金铸锭过烧温度490±2，加工制品520±2。挤压制品的再结晶温度较高，与材料的尺寸和变形率都有关系，正常淬火温度470，其组织为在变形纤维状组织的基体中出现少量的再结晶晶粒，所以我们经常可以看到7系合金 ...

我想问下，那这个正常淬火470℃，是待炉温达到470℃放样，还是从室温时就将样放进去然后随炉加热到470℃保温一段时间呢
赞一下 回复此楼
8楼2015-06-19 08:22:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

doxerman

新虫 (小有名气)
引用回帖:
8楼: Originally posted by 学弟哥 at 2015-06-19 08:22:45
我想问下，那这个正常淬火470℃，是待炉温达到470℃放样，还是从室温时就将样放进去然后随炉加热到470℃保温一段时间呢...

随炉加热。

[ 发自小木虫客户端 ]
回复此楼
9楼2015-06-19 08:51:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 学弟哥 的主题更新
151/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[博后之家] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 jzg3xk1po8 2026-07-31 9/450 2026-08-01 15:50 by y4XuShGyllvT
[公派出国] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 jzg3xk1po8 2026-07-31 6/300 2026-08-01 15:46 by y4XuShGyllvT
[考博] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 jzg3xk1po8 2026-07-31 11/550 2026-08-01 15:43 by y4XuShGyllvT
[基金申请] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 jzg3xk1po8 2026-07-31 11/550 2026-08-01 15:43 by y4XuShGyllvT
[基金申请] 小木虫看见有人已经知道结果了 +17 1234567wang 2026-07-25 22/1100 2026-08-01 15:43 by iaeyuan
[教师之家] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 jzg3xk1po8 2026-07-31 8/400 2026-08-01 15:42 by y4XuShGyllvT
[考研] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 jzg3xk1po8 2026-07-31 11/550 2026-08-01 15:40 by y4XuShGyllvT
[基金申请] 微信指数没变化，科研之友没阅读 +14 wangze12014 2026-07-28 18/900 2026-07-31 18:35 by lzchaihuo
[教师之家] 基础研究怎么拉横向，学校到款任务越来越多，难以完成 拉横向，都有哪些途径啊 +8 锦衣卫寒战 2026-07-28 8/400 2026-07-31 18:13 by beefly
[高分子] HXDI做水性聚氨酯乳液，是不是特别容易出渣 15+3 yuyusuv 2026-07-29 3/150 2026-07-31 09:21 by huizingga
[基金申请] 系统今天又提示维护了，估计离放榜不远了 +11 winnerche 2026-07-29 15/750 2026-07-30 23:08 by jnhyjjm
[考博] 申请2027年材料/化学类博士 10+3 考研老狗? 2026-07-25 5/250 2026-07-30 19:33 by 白色木鱼
[基金申请] 你们的时间戳变了吗 +3 archvillain 2026-07-30 4/200 2026-07-30 18:53 by levinzhwen
[基金申请] 今年的WR进展到哪一步了？ +5 wsgjhwz 2026-07-25 9/450 2026-07-30 12:59 by 可淡不可忘
[有机交流] 产物和副产物价值比较 30+4 小汤02 2026-07-27 5/250 2026-07-30 12:44 by czyzsu
[有机交流] 这个自发加氧反应的机理是什么？ 50+4 YUAN2273 2026-07-25 7/350 2026-07-29 12:27 by xiaobenpu
[基金申请] 这种情况还有戏吗 +5 drbart 2026-07-27 11/550 2026-07-29 05:50 by drbart
[基金申请] 同事接到电话了，我却没有 +4 1234567wang 2026-07-27 4/200 2026-07-28 10:11 by GOODLUCKER
[基金申请] 准备明年的基金了 +5 Tide man 2026-07-27 5/250 2026-07-28 09:25 by newfuzzy1
[分析] 水蒸气蒸馏法乳化现象 +3 月光娇娇 2026-07-26 3/150 2026-07-26 23:25 by caiyun
信息提示
关闭
请填处理意见
关闭
