[求助] 用十六进制表示二维坐标（X,Y），并将坐标点连接起来，围成一个封闭轮廓线？

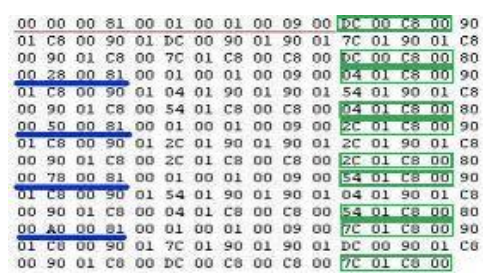

看到论文中利用一种软件将一个1mm*1mm*1mm的正方体，按照每一层厚度为0.2mm分为5层，得到分层文件的二进制格式，一个数值由16位的数值表示，每个坐标值由32位二进制表示，现将二进制格式转换成十六进制，如下所示为第一层轮廓的十六进制格式显示： 00 00 00 81 00 01 00 01 00 09 00 “DC 00 C8 00” 90 01 C8 00 90 01 DC 00 90 01 90 01 7C 01 90 01 C8 00 90 01 C8 00 7C 01 C8 00 C8 00 “DC 00 C8 00 ” ， “DC 00 C8 00 ”表示第一个点（X，Y）坐标值开始，依次以四个数据为一个点坐标信息，首尾坐标相同，前两位为X坐标值，后两位为Y坐标值。文章作者通过Matlab进行验证，得到每一层轮廓均为边长为1mm的正方形。

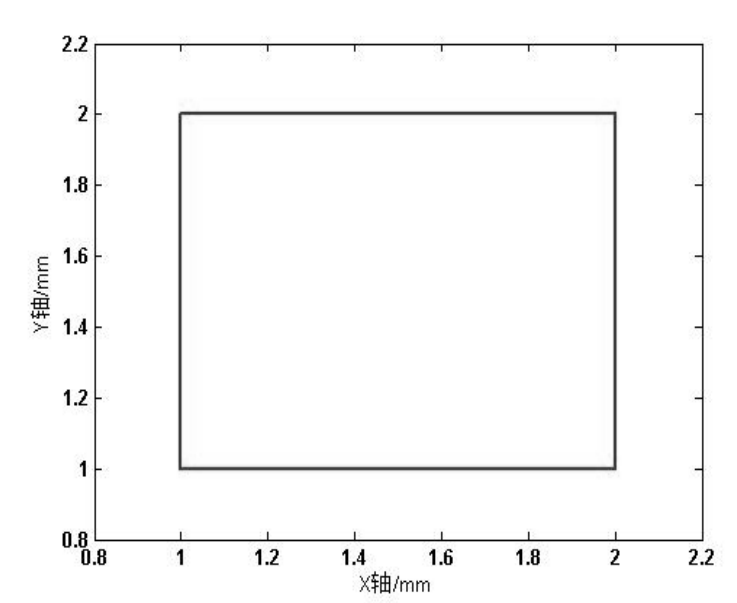

但是我想知道，这个是怎么换算的呢？才能够得到一个边长为1mm的正方形？（论文中利用Matlab显示的正方形4个顶点坐标分别为（1,1）（2,1）（2,2）（1,2））。恳请大家帮帮忙，坐标值那里，是怎样计算得到的，谢谢！！！
