| 查看: 2217 | 回复: 12 | ||
followgirl铜虫 (小有名气)
|
[求助]
TC4 织构分析 已有1人参与
|
|

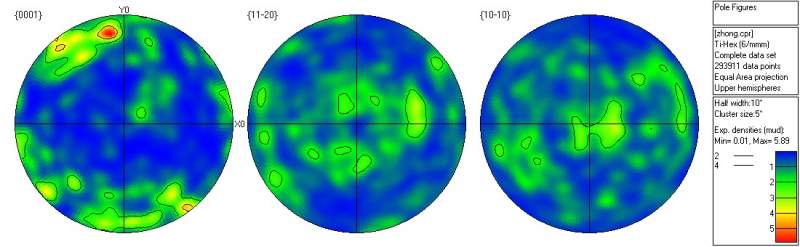

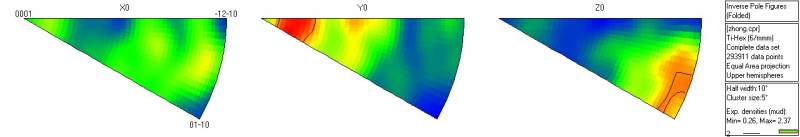

用EBSD获取了TC4材料的极图，但是看不太懂，已经参考了杨平和毛卫宁写的关于织构分析的书，个人感觉书上写的有点抽象，一些不明白的地方向前辈们请教一下，第一张图是某选定晶面的极图，可以看到具有较强的{0001}织构，是不是可以理解为所测区域的晶粒{0001}晶面平行于XY平面？但是织构的方向看不出来，是不是得参考TC4的标准投影图来标定织构？第二张是相应的反极图，根据其定义，设定的某一外观特征方向（XYZ）在晶体坐标架的空间分布图形，但是不明白可以从反极图得到哪些信息？请熟悉这方面知识的前辈们多多指点一下，十分感谢！ zhong-PFsheet.jpg  zhong-IPFsheet.jpg |
回复此楼» 猜你喜欢
江西科技师范大学物理化学课题组接收调剂生，12点开启，速来
已经有0人回复
-
【2026 考研调剂】哈尔滨工程大学 招收学硕调剂生（英语一、数学一）
已经有0人回复
-
无机化学论文润色/翻译怎么收费?
已经有179人回复
-
四川轻化工大学化学与环境工程学院 付昱教授课题组招收调剂硕士研究生
已经有11人回复
-
大连化物所招收有机背景的博士候选人
已经有0人回复
-
在MOF中，有没有羧基参加配位的情况
已经有2人回复
-
招2026年入学上海交通大学博士生，急！！！
已经有1人回复
-
理论计算合作
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
followgirl: 金币+10, ★★★很有帮助 2015-06-26 09:27:53
followgirl: 金币+10, ★★★很有帮助 2015-06-26 09:27:53
|
用极图和(Pole figure)反极图(inverse pole figure)来讨论织构是不太全面的，但是也可以反映一些信息。 (1)极图： 首先需要明确知道EBSD扫描表面在样品坐标中的方位，即截取表面在样品中的位置。其次，样品如何放置在SEM样品室中，需要明确样品坐标与SEM样品室坐标之间的关系。根据极图的定义（晶体学方向在样品坐标系中的投影）可知对于{uviw}极图表示的是将晶向指数为{uviw}的晶向投影到样品坐标系中的X0-Y0二维平面中(赤道平面)。所以根据你给出的三个极图，你认为的“所测区域的晶粒{0001}晶面平行于XY平面”是错误的，三个极图中只有第一个极图的强度比较明显，{0001}与Y0比较接近，可以得到{0001}近似与样品的Y0平行。其余的两个极图不能给出进一步的结果。 (2)反极图：坐标系对应关系与极图相似。反极图的定义为：将样品坐标系中的某一方向(例如X0, Y0, Z0)投影到晶体坐标系中(如标准三角形)。你给出的三个反极图中，第一个反极图择优程度不明显，可以认为是比较随机分布的(MUD<2.0)，第二个与第三个择优程度明显，其中第二个反极图中最大分布强度靠近<0001>，表明样品的Y0方向近似平行于<0001>，这结果与极图一致。第三个反极图中，最大分布强度位于<01-10>与<-12-10>之间（指数可以定出,在此记为<uviw>  ，表明样品的Z0方向近似平行于<uviw>晶向。 |
2楼2015-06-25 21:27:09
6楼2015-07-13 21:33:51
followgirl
铜虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 85.8
- 散金: 1
- 帖子: 88
- 在线: 131.6小时
- 虫号: 2725250
- 注册: 2013-10-15
- 专业: 零件加工制造
|
前辈您好，谢谢您的解答。对于六方晶系，晶面指数与晶向指数不是完全等价的，能否说{0001}晶面就是<0001>晶向，同理其他也是？我看到comma老师在http://muchong.com/html/201010/2496773.html这个交流帖中提到，“根据一个极图是不能确定一个明确的取向的，所以用面族/方向族的表达符号”，那么在我的这个极图中是不是可以确定织构为{01-10}<0001>? |
3楼2015-06-26 13:52:08
4楼2015-06-26 23:14:24
followgirl
铜虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 85.8
- 散金: 1
- 帖子: 88
- 在线: 131.6小时
- 虫号: 2725250
- 注册: 2013-10-15
- 专业: 零件加工制造

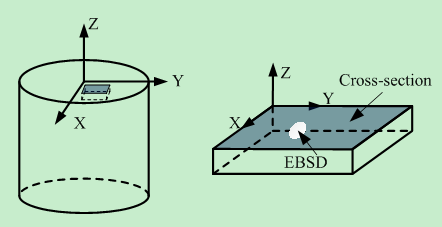

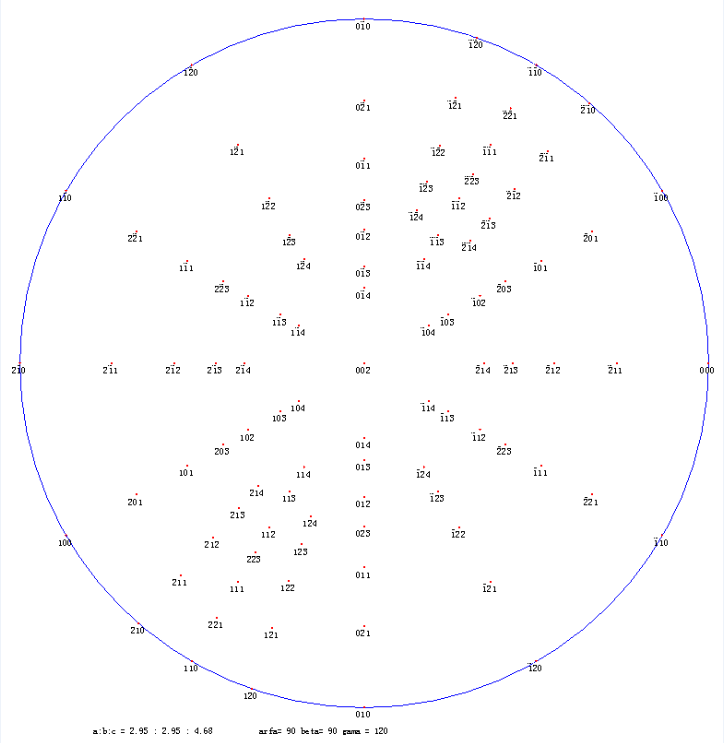

5楼2015-07-13 20:55:01
7楼2015-07-26 11:43:51
8楼2015-08-08 18:43:04
9楼2015-08-27 16:48:54
10楼2015-08-27 16:50:55
5
