[求助] 求助！简支梁受压模拟，用BEAM单元和SOLID单元算出来的结果相差有点大

BEAM单元算出来的最大位移为4.5
SOLID单元算出来的最大位移为266.7
请问这样的结果是不是相差太大了，是不是用BEAM单元算出来的结果不对呀？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-14 21:37:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lib241

铁虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
beam单元和solid单元计算结果可能会有细微差别，但应该基本一致才对。反正只是简支梁受压，可以用理论算法校核一下，看是哪个有错误。然后检查计算模型，边界、材料参数、载荷等。
赞一下 回复此楼
2楼2015-06-14 22:26:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)
可能约束方式不一致，也可能是尺寸效应...要简化成beam，首先模型不能太短，还有挠度不能太大...还有可能参数设置有问题...都是有可能的...除非你不是小白...

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-06-14 23:42:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

remaerd

金虫 (小有名气)
引用回帖:
3楼: Originally posted by mxwq at 2015-06-14 23:42:54
可能约束方式不一致，也可能是尺寸效应...要简化成beam，首先模型不能太短，还有挠度不能太大...还有可能参数设置有问题...都是有可能的...除非你不是小白...

能具体说一下约束方式吗？BEAM单元我是加在两个节点上的，SOLID单元我是加在两个端面上的

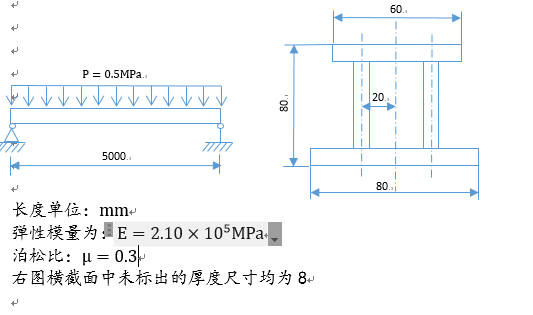

求助！简支梁受压模拟，用BEAM单元和SOLID单元算出来的结果相差有点大
赞一下(1人) 回复此楼
4楼2015-06-15 00:17:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
remaerd: 金币+100, ★★★★★最佳答案, 非常感谢你的帮助，再给你追加50个金币！ 2015-06-15 23:46:07
引用回帖:
4楼: Originally posted by remaerd at 2015-06-15 00:17:00
能具体说一下约束方式吗？BEAM单元我是加在两个节点上的，SOLID单元我是加在两个端面上的

...

那就对了...问题就出在约束上了，ansys节点有转角自由度，面上没有...所以你beam单元做的是固支，跟你说的简支不符...另外你的solid加载的可能也不对...

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2015-06-15 00:57:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)
引用回帖:
5楼: Originally posted by mxwq at 2015-06-15 00:57:57
那就对了...问题就出在约束上了，ansys节点有转角自由度，面上没有...所以你beam单元做的是固支，跟你说的简支不符...另外你的solid加载的可能也不对...
...

q631718082(为防被骚扰，每位数要+1，昵称:扪心*)...命令流或者db文件发到邮箱帮你看看吧...

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2015-06-15 00:59:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

remaerd

金虫 (小有名气)
引用回帖:
6楼: Originally posted by mxwq at 2015-06-15 00:59:50
q631718082(为防被骚扰，每位数要+1，昵称:扪心*)...命令流或者db文件发到邮箱帮你看看吧...
...

那这个简支梁，用BEAM单元和用SOLID单元要怎么加约束啊？
赞一下 回复此楼
7楼2015-06-15 14:34:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

littlepoint

木虫 (职业作家)
用的是考虑剪切效应的beam单元吗？
赞一下 回复此楼
8楼2015-06-16 15:08:47
