[求助] 模具设计 已有4人参与

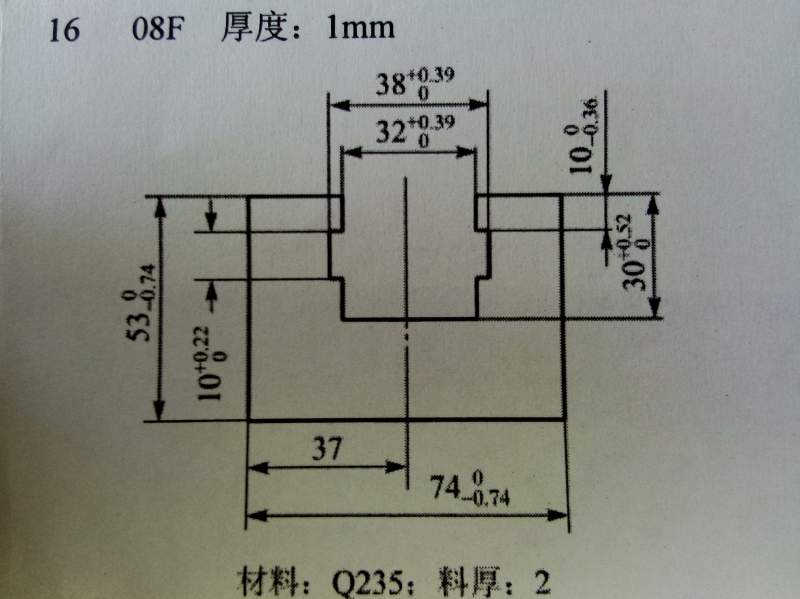

1、请问这张零件图的模具设计是连续模吗？
2、工序是先冲裁出中间的多边矩形孔再外边落料还是里面和外边都是落料？
3、中间那个开口多边矩形是分多道工序冲裁还是一道工序就可以解决？
第一次接触模具设计，不懂。。。。。。

模具设计
回复此楼

» 猜你喜欢
经历之前永远无法理解别人的经验之谈
1楼 2015-06-08 16:14:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无余908

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
应该是分多道工序冲裁
赞一下 回复此楼
2楼2015-06-09 08:34:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mygjh

金虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
药尘0815: 金币+20, ★有帮助 2015-06-30 14:13:41
不用连续模也不用分多道工序冲裁。
图纸材料分别有两个，08F厚1mm的倒装向上冲打料保证零件平面度；
Q235厚2mm的，直接用固定卸料板向下落料OK！
赞一下 回复此楼
冷冲压
3楼2015-06-10 06:29:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lixg12345li

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
药尘0815: 金币+10, ★有帮助, 谢谢 2015-06-30 14:14:01
一次落料不就是零件了吗
赞一下 回复此楼
4楼2015-06-10 20:57:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

药尘0815

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 无余908 at 2015-06-09 08:34:05
应该是分多道工序冲裁

具体怎么分呢？
回复此楼
经历之前永远无法理解别人的经验之谈
5楼2015-06-30 14:14:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

inkel

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
药尘0815: 金币+10, ★有帮助, 好的，谢谢 2015-07-01 08:46:11
不要想多了。就是一副落料模就可以了。精度也不高，尺寸大小也合适。
赞一下 回复此楼
6楼2015-06-30 21:26:02
