[求助] simufact.welding 已有1人参与

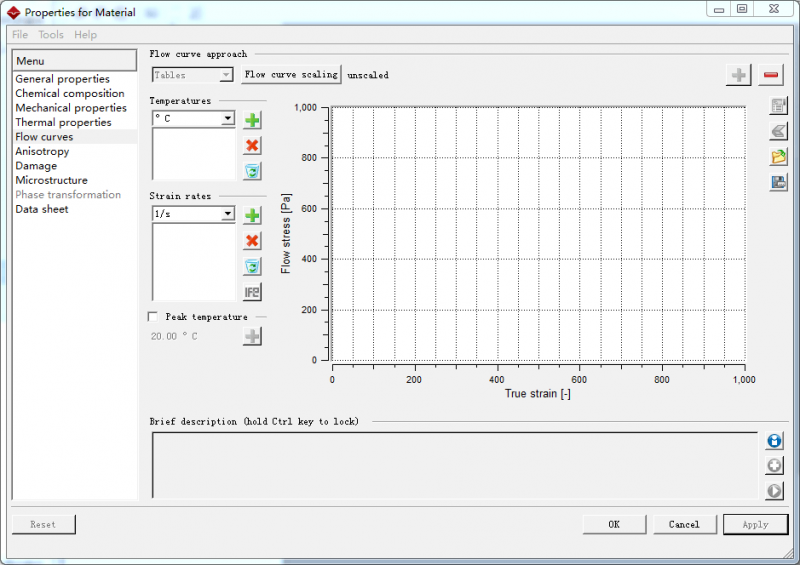

simufact.welding中定义新材料时的流动曲线flow chart怎么设置?如下图,我在百度上没有搜索到相关知识

simufact.welding
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

风玉竹

银虫 (小有名气)

秦时明月迷: 回帖置顶 2015-06-09 21:17:44
这是材料的应力-应变曲线
2楼2015-06-08 09:56:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

风玉竹

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
秦时明月迷: 金币+19, 有帮助 2015-06-18 19:42:21

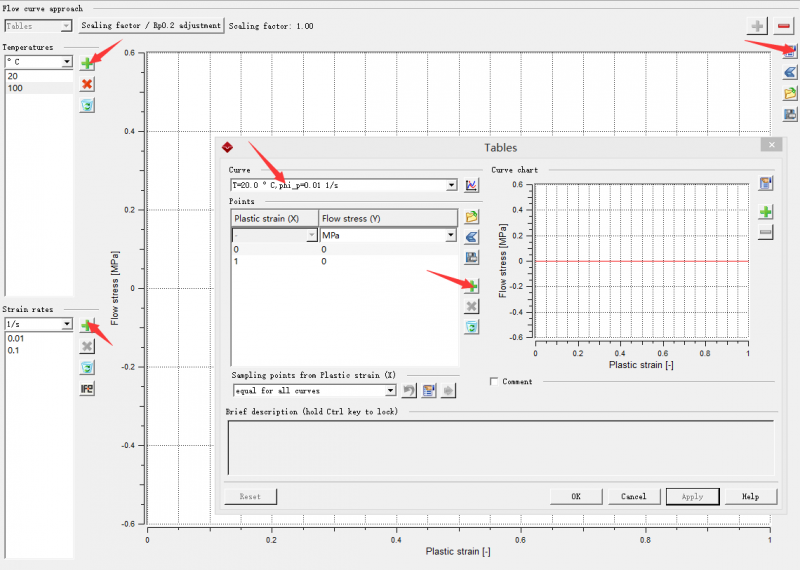

simufact.welding-1

添加需要的温度,应变速率,点击右侧按钮对每条曲线进行定义

在弹出的对话框选择对应曲线,下面的加号直接添加数据点,左侧双击可以修改数据点


如果数据量大了,可以使用excel的csv格式进行数据导入,点击后面的打开。

可以找以往的帖子,好像有数据导入的
3楼2015-06-18 09:43:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

秦时明月迷

木虫 (小有名气)

引用回帖:
3楼: Originally posted by 风玉竹 at 2015-06-18 09:43:15
添加需要的温度,应变速率,点击右侧按钮对每条曲线进行定义

在弹出的对话框选择对应曲线,下面的加号直接添加数据点,左侧双击可以修改数据点


如果数据量大了,可以使用excel的csv格式进行数据导入,点 ...

首先非常感谢你的回复,但是我不太清楚定义一个材料的 Flow curve时,左边的温度和应变速率应该取哪些值。其次,定义材料的Flow curve时,它的应变和应力关系一般在哪找具的?
4楼2015-06-18 19:48:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风玉竹

银虫 (小有名气)

引用回帖:
4楼: Originally posted by 秦时明月迷 at 2015-06-18 19:48:46
首先非常感谢你的回复,但是我不太清楚定义一个材料的 Flow curve时,左边的温度和应变速率应该取哪些值。其次,定义材料的Flow curve时,它的应变和应力关系一般在哪找具的?...

温度和应变速率应该取那些根据你所需要做的分析来定,比如,你所要做的工艺中,坯料最高大约800℃,那么温度最高800,最低也是看加工过程中工件的最低温度可能达到多少,然后中间间隔50或者100℃取温度,应变速率如果做的细,可以0.001、0.01、0.1、1、10来,也可以根据工艺特点,只选取其中几个。
5楼2015-06-19 23:20:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

秦时明月迷

木虫 (小有名气)

引用回帖:
5楼: Originally posted by 风玉竹 at 2015-06-19 23:20:13
温度和应变速率应该取那些根据你所需要做的分析来定,比如,你所要做的工艺中,坯料最高大约800℃,那么温度最高800,最低也是看加工过程中工件的最低温度可能达到多少,然后中间间隔50或者100℃取温度,应变速率如 ...

奥,这样啊,谢谢啊!
6楼2015-06-20 08:38:24
