Simufact中材料模型的建立 已有8人参与
|
|||
|

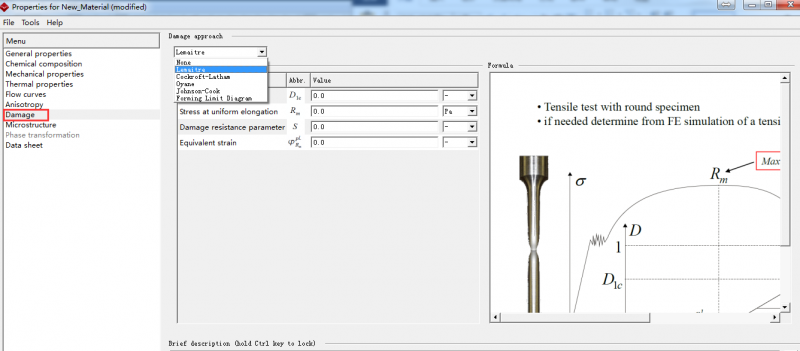

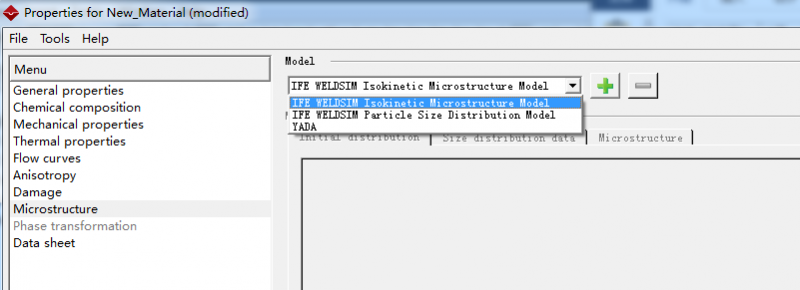

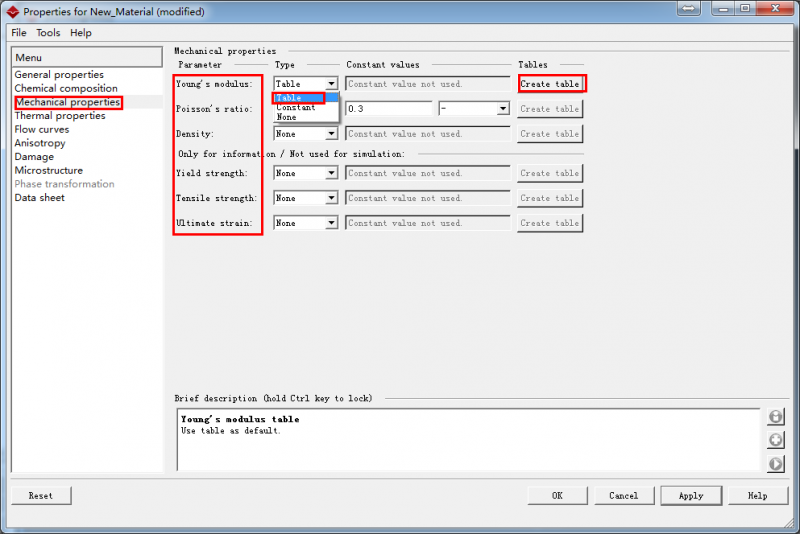

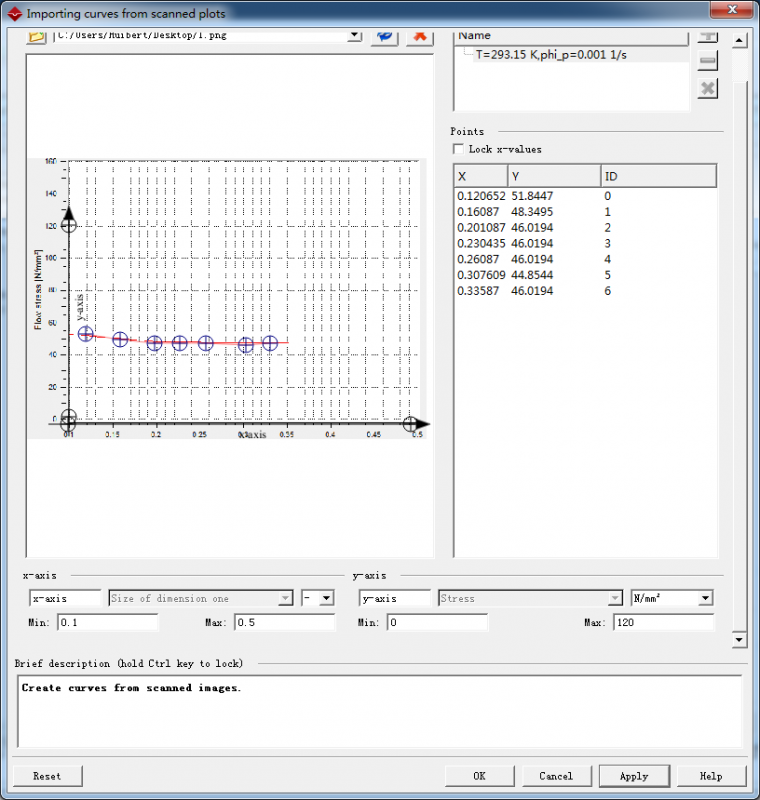

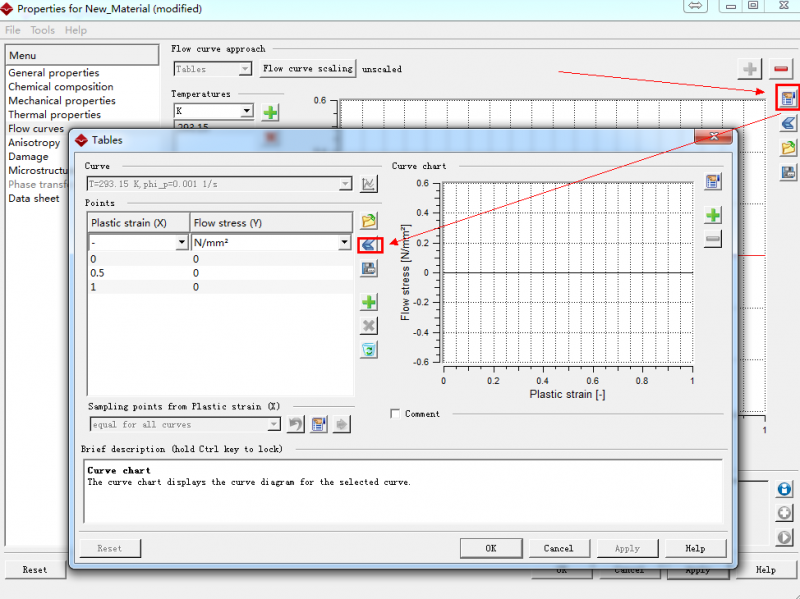

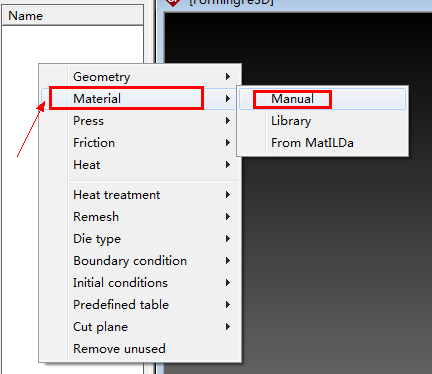

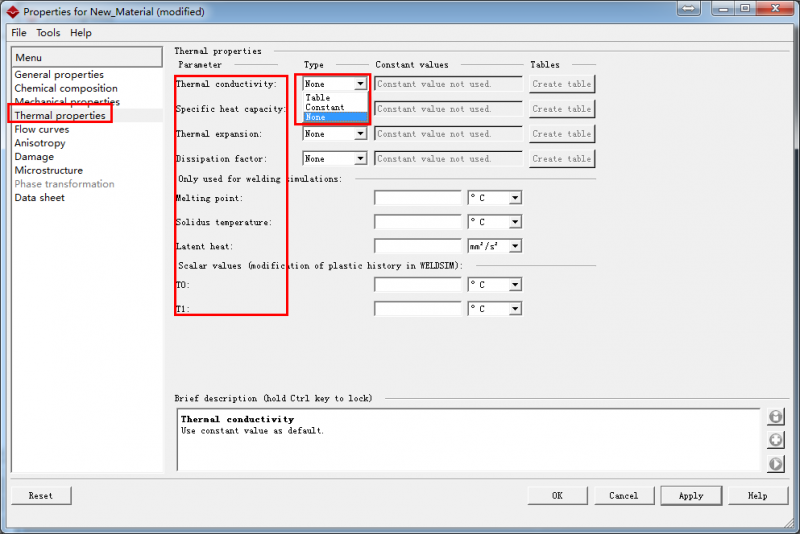

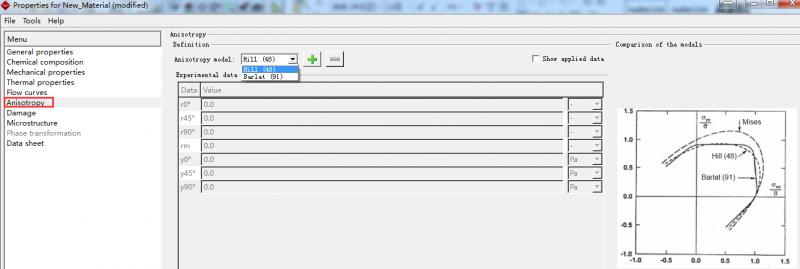

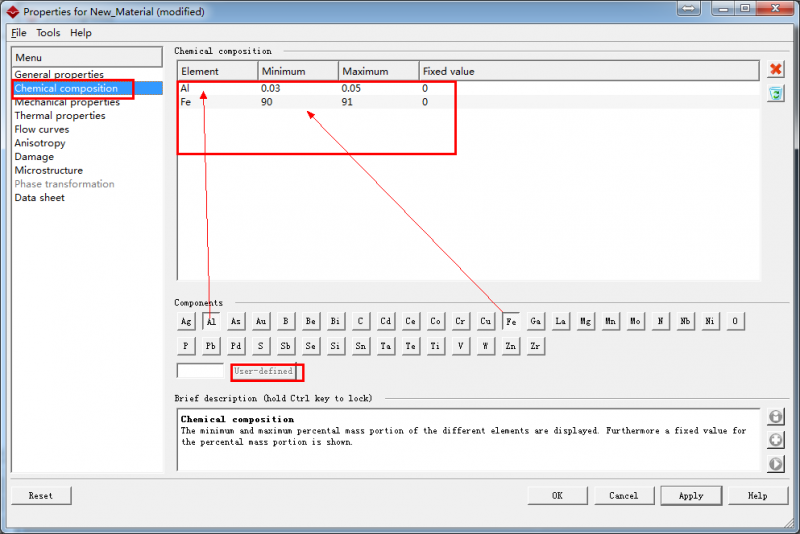

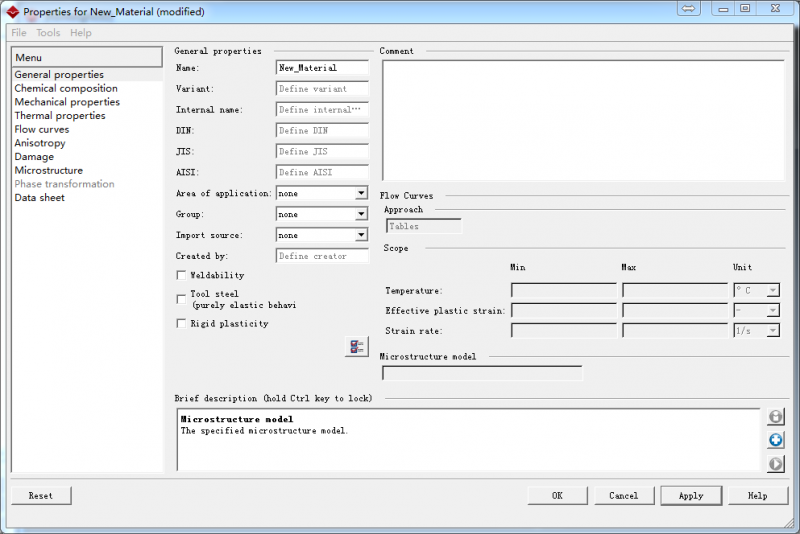

Simufact材料库独立于软件，一套完整的材料数据包括：基本信息/化学成分/机械性能/热参数/流变曲线/各向异性/疲劳/晶粒模型/相变图/数据表；不仅支持材料数据的手动输入创建，而且支持多种格式的材料数据的导入；支持材料文件格式：umt/gmt (Matilda)/jmt (JMatPro)/mfd/mat/sf (simufact.forming) 1、在备品区右击，选择Material——Manual进入材料窗口  2、在材料窗口的主菜单中，选择General properties中可以设置材料的名称，对应的牌号（美标、德标、日标）应用的领域，分组，来源等信息，用户根据自己材料的属性进行自定义；  3、材料化学成分，选择Chemical composition选择材料化学成分并设置化学成分的含量，也可以用户自定义化学成分元素；  4、机械性能，选择Mechanical properties，可以设置泊松比、杨氏模量、密度、屈服强度、抗拉强度、极限应变，在设置参数类型，支持固定值设置和数表设置；  5、热参数定义：选择Thermal properties，可以设置热传导系数、比热容、热膨胀系数、消耗因数，数据可以是固定值，可以是变量值，也可以对焊接材料一些参数设置，熔点、固相线温度、潜热、标量值设置；  6、流变曲线设置；选择Flow curves，添加温度，应变，设置曲线，添加不同温度下不同应变速率对应的流变曲线，可以手动输入值进行添加，可以手动绘制曲线，可以从论文中截取图片进行读取；   7、各向异性，选择Anisotropy，支持Hill（48）、Barlat（91）各向异性模型；  8、破环准则，选择Damage，支持Lemaitre、Cockroft-Latham、Oyan、Johnson-Cook、Forming Limit Diagram，选择材料对应的断裂磨损准则，并设置模型影响系数；  9、微观组织，支持IFE WELDSIM和YADA微观组织模型，基于fortran子程序二次开发，可参考marc等一些仿真软件的微观组织模型开发的子程序；关于更多二次开发，详询西模发特信息（上海）simufact支持  10、相变，基于CCT/TTT相变分析，不能在这里直接输入，可以通过其它方式设置相变相关参数， 11、date sheet，可以生成材料报告数据，包含所有材料数据； |
回复此楼» 收录本帖的淘帖专辑推荐
 simufact仿真分析 |
» 猜你喜欢
271材料工程求调剂
已经有6人回复
-
材料专硕274一志愿陕西师范大学求调剂
已经有8人回复
-
288求调剂
已经有9人回复
-
一志愿武汉理工材料工程专硕调剂
已经有4人回复
-
085601材料工程专硕求调剂
已经有10人回复
-
321求调剂
已经有8人回复
-
一志愿北京化工大学0703化学318分，有科研经历，求调剂
已经有3人回复
-
307求调剂
已经有6人回复
-
266求调剂
已经有10人回复
-
本人考085602 化学工程 专硕
已经有19人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 求解，comsol中的建立模型的问题
已经有6人回复
- 如何利用在comsol中建立高低起伏的地层模型
已经有4人回复
- 如何在comsol中建立复杂几何模型或者说必须在cad等软件中建立？
已经有5人回复
- 有做纳米管的嘛 求点在MS中建立纳米管模型的资源
已经有6人回复
- comsol 中建立的模型如何标注尺寸啊？
已经有4人回复
- simufact.welding是不是只支持六面体网格，并且对网格质量要求较高呢？
已经有12人回复
- 用fluent作管道中流体流动的模拟时，建立的模型是实心柱体还是空心管体？
已经有10人回复
- ANSYS LS-DYNA中选取什么单元类型和材料模型？
已经有7人回复
- 德国Simufact焊接仿真软件介绍与基础教程
已经有9人回复
- fluent 中二维模型中，材料属性随着温度变化的udf源代码？
已经有14人回复
- 如何建立CFX中水流模型
已经有5人回复
- simufact感应淬火模拟
已经有13人回复
- simufact多道焊模拟（生死单元法）
已经有9人回复
- 在LAMMPS中怎么建立图示的模型
已经有6人回复
9楼2015-05-16 13:00:59
2楼2015-01-09 09:24:17
louis.lu
金虫 (小有名气)
- 应助: 5 (幼儿园)
- 金币: 2202.3
- 散金: 1415
- 红花: 12
- 帖子: 197
- 在线: 40.2小时
- 虫号: 3433274
- 注册: 2014-09-22
- 性别: GG
- 专业: 力学
|

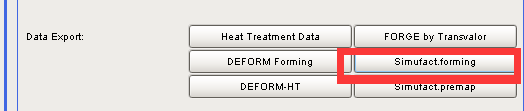

在Jmatpro里面生成了一种新材料之后，点击右侧data export，里面有到simufact.forming的直接接口。如下图：  保存之后直接导入到forming里面即可。 |
