| 查看: 3148 | 回复: 14 | ||
zhangxing92新虫 (初入文坛)
|
[求助]
我想知道怎样把matlab中画好的三维曲面图形的表面提取出来。。多谢大虾们的帮助。。 已有2人参与
|

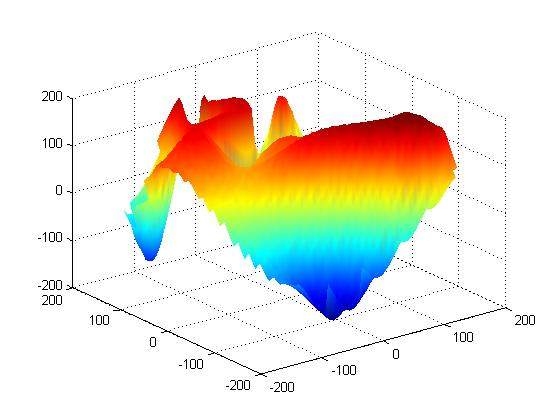

  三维图.jpg |
回复此楼» 本帖已获得的红花（最新10朵）
zhangxing92» 猜你喜欢
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有7人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有10人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有13人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有9人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有9人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有11人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有10人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有21人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有17人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有13人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 怎么将如下的数据运用matlab画出二维柱状图
已经有3人回复
- 已有四维数值，请教matlab绘制四维图的代码，多谢多谢！
已经有10人回复
- 请大神帮我用Origin将这些数据化成三维曲面图，谢谢！也请把所编的程序也给我，谢谢！
已经有8人回复
- 如何用matlab将这个方程代表的图画出来，最好能把画图的代码贴出来，谢谢啊！
已经有11人回复
- 能否利用matlab画出如下图形，主要是红色框里的细节？
已经有4人回复
- matlab画图问题: 怎样用小图标或自定义图形代替+ x . o等做图
已经有10人回复
- 怎样用matlab或者其他软件作二元二次函数的三维曲面图
已经有6人回复
- 急求Origin三维曲面图制图方法，金币就此散去了~
已经有16人回复
- 高额悬赏，如何用matlab画出下面简单的图？
已经有13人回复
- 求助，matlab里怎么绘制三向量的三维曲面图？？
已经有24人回复
- 在matlab中用mesh画三维图存在的问题
已经有11人回复
- MATLAB中画三维双对数图形的问题
已经有10人回复
- MATLAB将三维图和其中一个面的等高线画出来的问题，谢谢了。
已经有7人回复
- 关于Matlab画三维曲面图的问题，求助高手，感激感激
已经有3人回复
- 请问如何用Matlab画工作空间的轮廓图
已经有10人回复
- matlab如何画图像的梯度分布图
已经有12人回复
- Matlab三维图中如何实现x，y坐标名称与各自的坐标轴平行？
已经有4人回复
- 求助 matlab正负并存的宽范围数据的图形如何画
已经有7人回复
- 求助--输入数据画三维立体图
已经有7人回复
- 三维凝固模拟的时候，怎么用matlab画成三维体啊
已经有14人回复
- matlab画的图怎么清晰的在word里显示
已经有20人回复
- 【求助】利用MATLAB求解的外围轮廓包络线为什么不与图形外围轮廓重合？怎样才可以精确
已经有8人回复
zhangxing92
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 396.1
- 红花: 2
- 帖子: 47
- 在线: 45.7小时
- 虫号: 3410789
- 注册: 2014-09-11
- 性别: MM
- 专业: 交叉学科中的光学问题
2楼2015-06-02 11:43:04
acalephs
捐助贵宾 (著名写手)
- 应助: 26 (小学生)
- 金币: 11619.6
- 散金: 181
- 红花: 13
- 帖子: 2563
- 在线: 330.3小时
- 虫号: 1939629
- 注册: 2012-08-15
- 专业: 光学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zhangxing92: 金币+10, ★★★很有帮助, 谢谢你对我的帮助 2015-06-08 09:43:27
感谢参与，应助指数 +1
zhangxing92: 金币+10, ★★★很有帮助, 谢谢你对我的帮助 2015-06-08 09:43:27
|

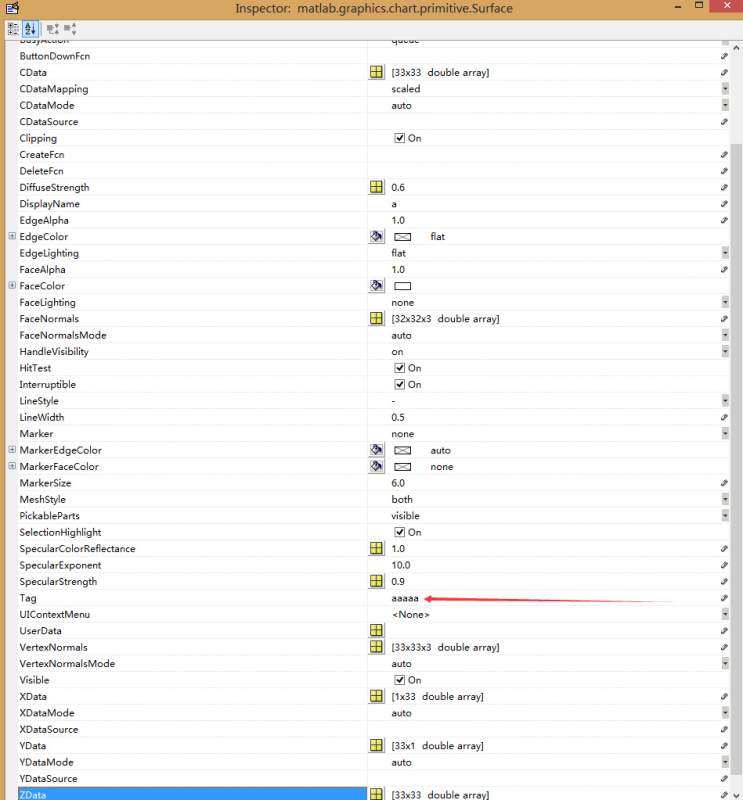

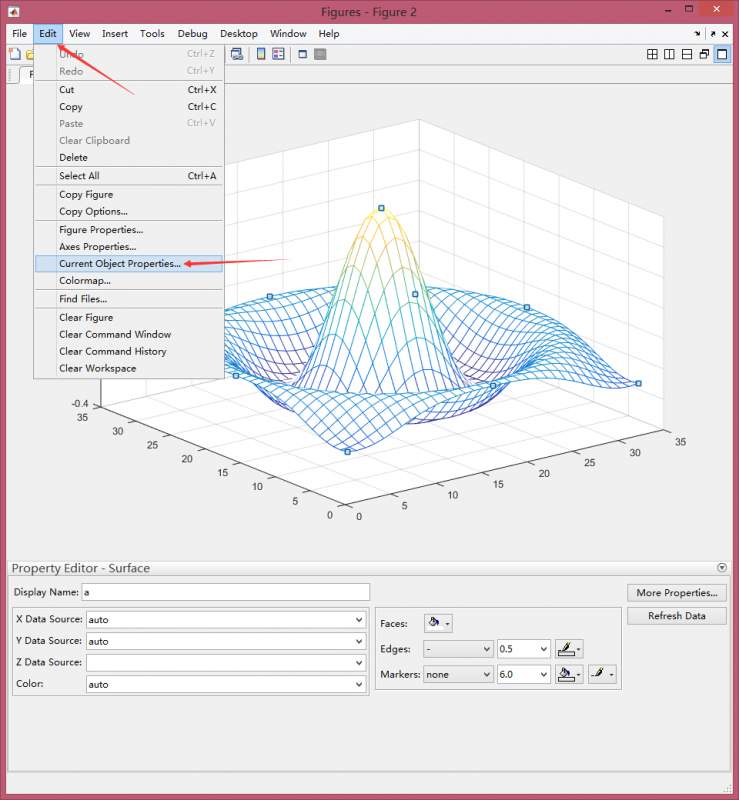

如果源程序丢失，只剩下figure文件,试试这个，打开figure; Edit（左上角）-》  More Properties（右下角）-》  找Tag，修改成一个不容易和系统关键词等词汇冲突的名字，如aaaa，  回车确认修改！！！，然后命令行输入 b = findobj(gcf);c = findall(b,'Tag','aaaaa');c_x=c.XData;c_y=c.YData;c_z=c.ZData; c_x c_y c_z 为你要的x,y,z,如果x,y为1×n和n×1的格式而你需要n×n的，命令行加入 x = repmat(x,n,1); y= repmat(y,n,1); |
» 本帖已获得的红花（最新10朵）
3楼2015-06-02 18:18:43
zhangxing92
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 396.1
- 红花: 2
- 帖子: 47
- 在线: 45.7小时
- 虫号: 3410789
- 注册: 2014-09-11
- 性别: MM
- 专业: 交叉学科中的光学问题
4楼2015-06-03 09:29:36
acalephs
捐助贵宾 (著名写手)
- 应助: 26 (小学生)
- 金币: 11619.6
- 散金: 181
- 红花: 13
- 帖子: 2563
- 在线: 330.3小时
- 虫号: 1939629
- 注册: 2012-08-15
- 专业: 光学
|
1 这是从figure里提取曲面x,y,z值，思路是利用tag值找到曲面对象，提取对象的x，y，z data，有个关键的地方忘记说了，More Properties之前一定要选中那个要提取的曲面对象，再点More Properties，因为一个figure上有很多对象，没选中可能会标记其他对象，如果其他对象没有xdata这个properties就出现那个报错了，不好意思，昨晚着急，忘写了。。。 额，程序就在2015a通过了，别的版本还没试，不过思路都差不多。。。 2 既然没丢失。。。当初怎么画出来的，找源程序里的相关的作图的命令，比如搜索figure，mesh等作图关键词，找到作图用的x，y，z，那就提取出曲面数据了。。。 |
5楼2015-06-03 18:15:31
zhangzhiguang
至尊木虫 (文坛精英)
- 应助: 121 (高中生)
- 金币: 53088.8
- 红花: 24
- 沙发: 222
- 帖子: 26519
- 在线: 881.4小时
- 虫号: 492270
- 注册: 2008-01-08
- 性别: GG
- 专业: 基础物理学
6楼2015-06-05 16:04:40
zhangzhiguang
至尊木虫 (文坛精英)
- 应助: 121 (高中生)
- 金币: 53088.8
- 红花: 24
- 沙发: 222
- 帖子: 26519
- 在线: 881.4小时
- 虫号: 492270
- 注册: 2008-01-08
- 性别: GG
- 专业: 基础物理学
7楼2015-06-05 16:07:25
zhangzhiguang
至尊木虫 (文坛精英)
- 应助: 121 (高中生)
- 金币: 53088.8
- 红花: 24
- 沙发: 222
- 帖子: 26519
- 在线: 881.4小时
- 虫号: 492270
- 注册: 2008-01-08
- 性别: GG
- 专业: 基础物理学
8楼2015-06-05 16:08:05
zhangxing92
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 396.1
- 红花: 2
- 帖子: 47
- 在线: 45.7小时
- 虫号: 3410789
- 注册: 2014-09-11
- 性别: MM
- 专业: 交叉学科中的光学问题
9楼2015-06-06 10:28:23
zhangxing92
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 396.1
- 红花: 2
- 帖子: 47
- 在线: 45.7小时
- 虫号: 3410789
- 注册: 2014-09-11
- 性别: MM
- 专业: 交叉学科中的光学问题
10楼2015-06-06 10:36:00
