小木虫论坛-学术科研互动平台 » 化学化工区 » 分析 » 色谱质谱 » 安捷伦GCMS的总离子流图（TIC图）纵坐标能改成相对丰度吗？
271/3返回列表123下一页
查看: 7663  |  回复: 26
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

青若

至尊木虫 (文坛精英)

[求助] 安捷伦GCMS的总离子流图（TIC图）纵坐标能改成相对丰度吗？ 已有6人参与

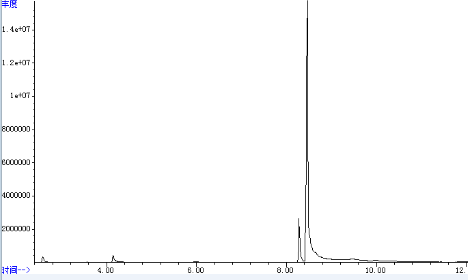

想要将纵坐标丰度改为相对丰度，如下：

安捷伦GCMS的总离子流图（TIC图）纵坐标能改成相对丰度吗？

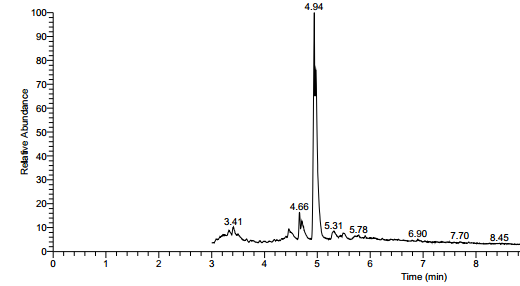

改成类似以下这种：
安捷伦GCMS的总离子流图（TIC图）纵坐标能改成相对丰度吗？-1

或者，能够在导出的报告中显示相对丰度-时间也可以。
仪器型号：安捷伦7890B-5977A，请问，要如何操作呢？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
落霞与孤鹜齐飞，秋水共长天一色。
1楼 2015-05-27 16:05:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

old_yang

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
archbishop: 金币+2, 感谢应助。 2015-05-30 10:46:50
引用回帖:
16楼: Originally posted by 青若 at 2015-05-30 08:56:26
谢谢，可这个是更改质谱图的命令，对色谱图没有用...

帮人帮到底，彻底教会，毫无保留，不留疑问。

详细过程见word文件中截图。
赞一下(4人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 帮人帮到底.doc
    • 2015-05-30 09:51:30, 184 K

» 本帖已获得的红花（最新10朵）

青若
19楼2015-05-30 09:51:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

old_yang

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
青若: 金币+2, 这个是更改质谱图相对丰度的命令，对色谱图没有用 2015-05-30 08:57:31
输入以下命令：
norm 100
draw

就可以了。
赞一下(2人) 回复此楼
14楼2015-05-29 22:39:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stome

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
青若: 金币+2, ★有帮助 2015-05-30 08:56:32
命令行输入:nor_100，回车，再输入draw回车

[ 发自小木虫客户端 ]
赞一下(2人) 回复此楼
Supereaude
15楼2015-05-29 23:53:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

archbishop

禁虫 (职业作家)

优秀版主
是什么工作站？
这一般不是在纵轴上点右键就是图谱上点右键，再不就是view、appearance之类的设置项。
赞一下(1人) 回复此楼
雲幕低垂映桂子，江月留白問柳心。
4楼2015-05-27 21:38:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

old_yang

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
青若: 金币+15, ★★★很有帮助, 试过了，确实可以，多谢 2015-05-30 13:18:59
再教你一招吧，

这个命令是可以的，不知你对GC-MS的工作站的寄存器熟悉不？

如果当前只是对质谱图有效，你可以使用：
Exchange 寄存器1，寄存器2
然后再 norm 100,
draw

就可以了。

你知道如何查看寄存器内容吗？ 在tools 里，然后点option, 然后把stack 前面方框给勾上，确定，你的界面上出现一个窗口，显示出每一个寄存器的内容，看看TIC是哪个寄存器, 是X, Y, Z，或者是R0？然后，使用Exchange, 把它移动到X中去，再使用norm 100, draw就可以了。
赞一下(1人) 回复此楼
17楼2015-05-30 09:14:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

old_yang

铁杆木虫 (著名写手)

【答案】应助回帖

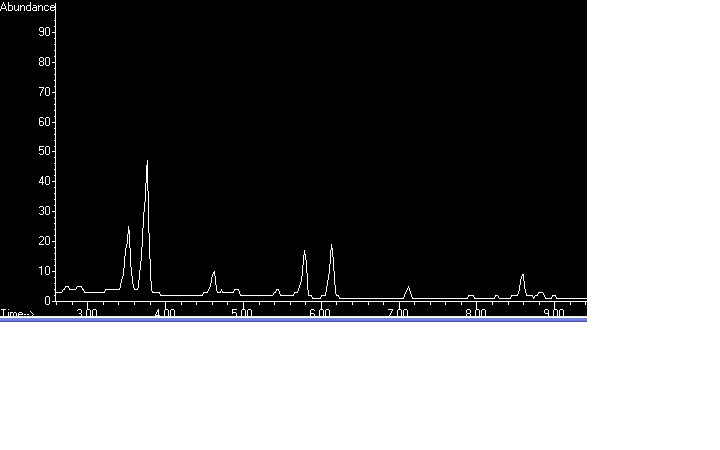

你多试试吧，肯定可以的，给你看下图，就是这么做出来的。
安捷伦GCMS的总离子流图（TIC图）纵坐标能改成相对丰度吗？-2
赞一下(1人) 回复此楼
18楼2015-05-30 09:23:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaotoujerry

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
楼主用的应该是Enhanced GC软件吧，这个好像转换不了相对丰度百分比的，我也遇到过这样的问题。
可以打Agilent的400客服电话问一下他们的应用工程师
赞一下(1人) 回复此楼
20楼2015-05-30 11:22:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青若

至尊木虫 (文坛精英)
引用回帖:
18楼: Originally posted by old_yang at 2015-05-30 09:23:31
你多试试吧，肯定可以的，给你看下图，就是这么做出来的。


嗯，做到了，不过感觉转换后色谱图“失真”太严重，基线都变成平直的线了
多谢指导啦
赞一下(1人) 回复此楼
落霞与孤鹜齐飞，秋水共长天一色。
22楼2015-05-30 13:20:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

old_yang

铁杆木虫 (著名写手)
引用回帖:
24楼: Originally posted by 青若 at 2015-05-30 13:32:41
我这边数据分析界面是中文的，工作站也是，不重装的情况下有什么方法改为英文界面么？...

不重装是不行的，再找个英文版的电脑吧

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
25楼2015-05-30 13:39:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

fatewu

主管区长 (文坛精英)

小木虫浪漫体验师~\(^o^)/~

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主优秀版主优秀版主优秀版主
气质联用，没用过，不知道~

路过帮顶~

@liwentao2010
赞一下 回复此楼
【化学化工区欢迎您，小晨欢迎您~\(^o^)/~】何以飘零去，何以少团栾，何以别离久，何以不得安~\(^o^)/~走自己的路，相信一切皆有可能！
2楼2015-05-27 19:28:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liwentao2010

荣誉版主 (文坛精英)

山涛

优秀版主优秀版主优秀版主优秀版主优秀版主
引用回帖:
2楼: Originally posted by fatewu at 2015-05-27 19:28:28
气质联用，没用过，不知道~

路过帮顶~

liwentao2010

没用过
回复此楼
加油！
3楼2015-05-27 21:37:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (知名作家)

精修问题可私信
本帖仅楼主可见
赞一下
5楼2015-05-27 21:38:36
已阅   申请ACI   回复此楼   编辑   查看我的主页

青若

至尊木虫 (文坛精英)
引用回帖:
4楼: Originally posted by archbishop at 2015-05-27 21:38:36
是什么工作站？
这一般不是在纵轴上点右键就是图谱上点右键，再不就是view、appearance之类的设置项。

安捷伦GCMS数据分析软件，点击图谱没有，感觉挨边的选项试了也没用
赞一下 回复此楼
落霞与孤鹜齐飞，秋水共长天一色。
6楼2015-05-27 21:46:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

archbishop

禁虫 (职业作家)

优秀版主
引用回帖:
6楼: Originally posted by 青若 at 2015-05-27 21:46:48
安捷伦GCMS数据分析软件，点击图谱没有，感觉挨边的选项试了也没用...

这真是个杯具
回复此楼
雲幕低垂映桂子，江月留白問柳心。
7楼2015-05-27 21:47:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青若

至尊木虫 (文坛精英)
引用回帖:
5楼: Originally posted by lich666 at 2015-05-27 21:38:36
自己导出数据重新画一下得了。

导出数据的话，应该也是丰度对应时间，要自己根据最大丰度把其他转为相对丰度吗？这样感觉也很麻烦呀
赞一下 回复此楼
落霞与孤鹜齐飞，秋水共长天一色。
8楼2015-05-27 21:47:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (知名作家)

精修问题可私信
本帖仅楼主可见
赞一下
9楼2015-05-27 22:26:08
已阅   申请ACI   回复此楼   编辑   查看我的主页

lx0818

银虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
亲，自动积分啊，不知道是不是你要的答案
赞一下 回复此楼
致力解决能源化工问题
10楼2015-05-29 16:34:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
