[求助] fluent蒸发计算模拟 已有1人参与

目前使用的ansys 14.5,使用了网上下载的UDF进行计算。
模型为简单圆柱模型,尺寸为直径1mm,长度150mm
边界条件: 进口为水 ,速度0.2m/s,温度372K
                 出口条件:自由出流或静压出口
                  壁面条件:试算1:换热系数1100 J/m2 K,温度423K

               稳态计算,未设置重力。

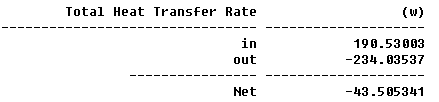

  请问这种结果合理吗,特别是热流量的数值?
  应该怎样进一步的改进?

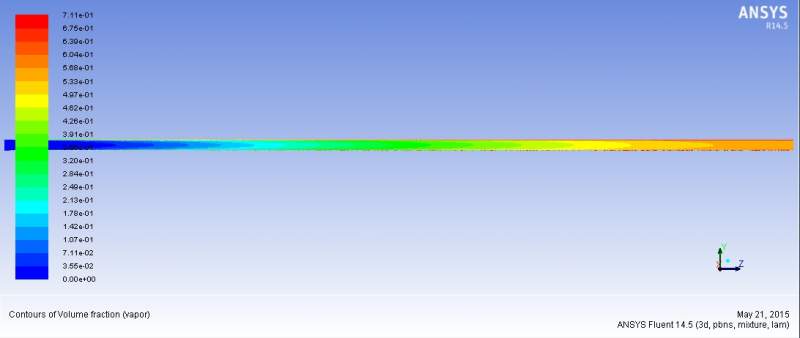

fluent蒸发计算模拟

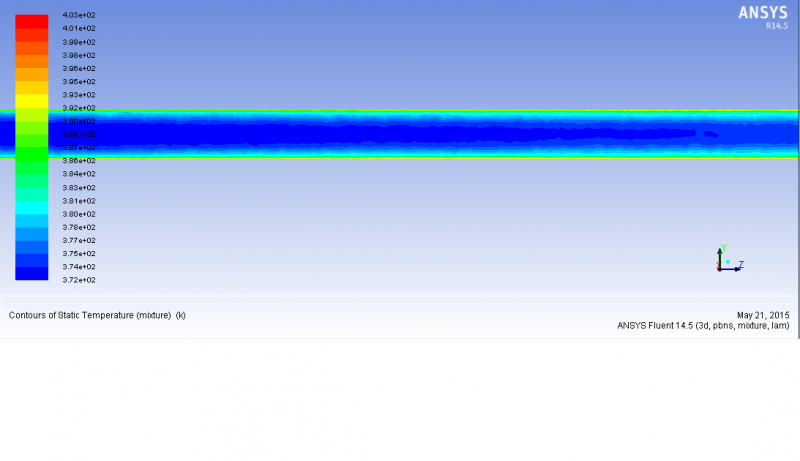

fluent蒸发计算模拟-1


fluent蒸发计算模拟-2
