| 查看: 1031 | 回复: 1 | ||
[求助]
片状陶瓷膜烧结不致密，什么原因？
|

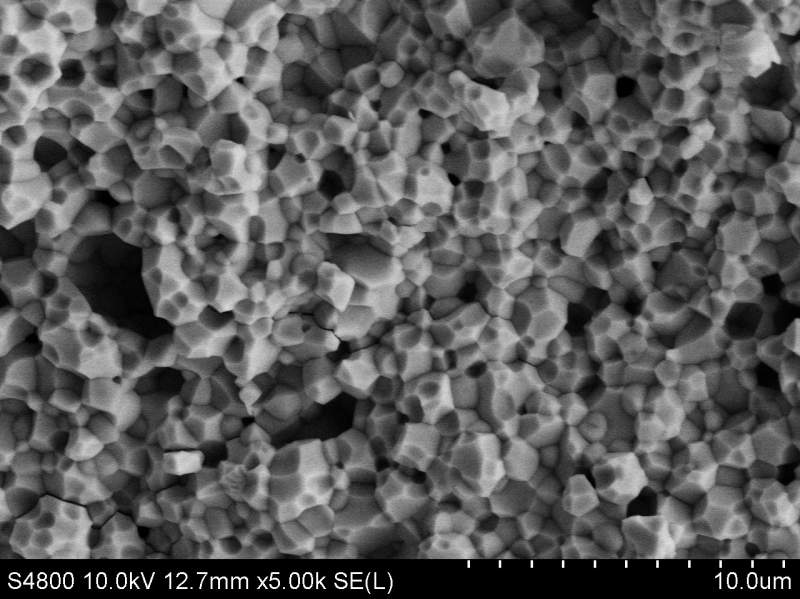

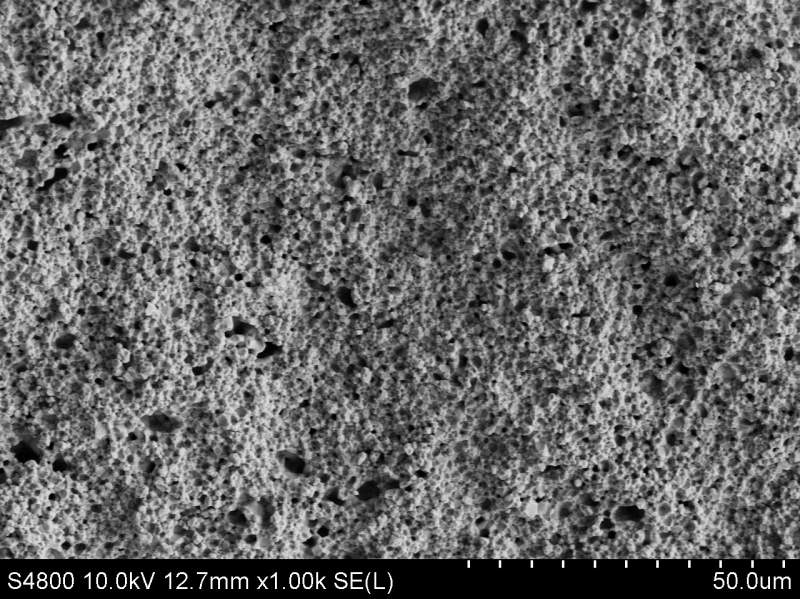

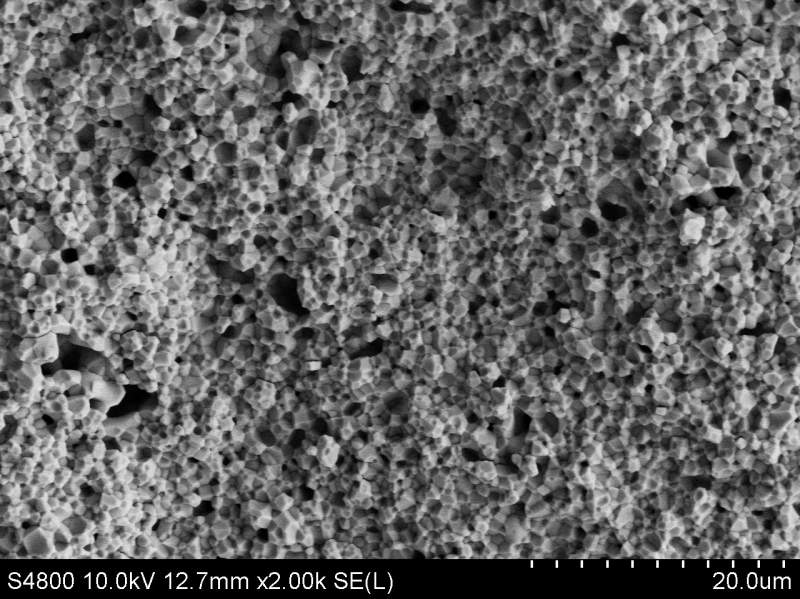

我的是双相陶瓷膜，粉末等静压15MP下5min. 烧结温度已经到了1550度，但是还是不致密。一相CGO一相含Mn的氧化物。很难以理解啊。甚至还没有1550度下烧的致密呢。没有加PVA，2°/min升温。 800_q007.jpg  800_q008.jpg  800_q009.jpg  800_q010.jpg  800_q011.jpg  800_q012.jpg |
回复此楼» 猜你喜欢
大家好，校样时候的紧急求助，请各位帮帮忙了
已经有7人回复
-
售T0P一区SCI文章，我:8O5.51.O.54,科目齐全,可＋急
已经有3人回复
-
昨日死，今日生
已经有7人回复
-
售T0P一区SCI文章，我:8O5.51.O.54,科目齐全,可＋急
已经有7人回复
-
有没有同学在用一款线上科研辅助平台？
已经有3人回复
-
27年博士招生信息
已经有13人回复
-
植酸TLC薄层色谱爬板
已经有6人回复
-
单宁酸
已经有3人回复
-
求助难溶化合物在DMSO+三氟乙酸中的氢谱分析
已经有7人回复
-
有机能跨方向申博吗
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 片状陶瓷材料烧结不够致密，有均匀气孔。
已经有43人回复
- 金属表面制备致密透明陶瓷薄膜的方法讨论
已经有4人回复
- 如何提高烧结的致密性
已经有6人回复
- 【求助】急！陶瓷难于烧结致密的原因
已经有18人回复
- 过量烧结助剂不利于致密化？为甚么？
已经有10人回复
- 【求助】最近要写开题报告，大家一起来讨论一下六角片状α-Al2O3的用途。谢谢了
已经有8人回复
- 【请教】请问0.5微米左右的粉体怎么过滤？
已经有12人回复
caryyiasong
金虫 (正式写手)
- 应助: 50 (小学生)
- 金币: 352.1
- 散金: 3265
- 红花: 56
- 帖子: 841
- 在线: 902小时
- 虫号: 1490053
- 注册: 2011-11-13
- 专业: 功能陶瓷
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
newer_大脸猫: 金币+50, ★★★很有帮助, 感谢你QQ上的帮助 2015-05-21 14:34:05
感谢参与，应助指数 +1
newer_大脸猫: 金币+50, ★★★很有帮助, 感谢你QQ上的帮助 2015-05-21 14:34:05
| 楼主 你说的问题我只能给出我的建议 一般双相都需要前期中间相合成 然后升温最终合成 就是说 需要在预设温度和相变温度之间保温一段时间 然后升温到1550℃ 具体的温度点得根据你烧结的材料确定 另外你的烧结压力有没有考虑用GPa的高压 具体的文献可以参考袁松柳教授超高压合成的论文 文中提到超高压条件可以很好地改善烧结材料致密性的问题。 |
2楼2015-05-21 11:39:29
