[求助] 新手求大神帮看下，COMSOL结构力学的解不收敛 已有1人参与

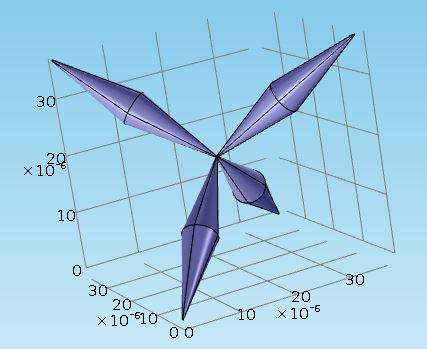

如图所示结构，在Z轴方向上添加了两个边界负载，求解稳态。采用自适应结构。
应该比较简单。。。自己做了几天还是不收敛。新手求大神帮忙看一下。COMSOL 4.4新手求大神帮看下，COMSOL结构力学的解不收敛
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 4.mph
    • 2015-05-15 23:26:24, 1.38 M

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-05-15 23:30:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

soes

新虫 (初入文坛)
模型里边界负载弄错了。改成下边界的两个面是负Z方向 10N/m^2的负载，上边界两个面为Z方向的 10N/m^2的 负载。但是改了之后仍然不收敛。。。
赞一下 回复此楼
2楼2015-05-16 07:04:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

albertwowwow

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
soes: 金币+15, ★★★★★最佳答案, 确实应该是form union的问题。 2015-05-18 23:09:47
不知道你这个模型要做什么，上边的面受力向上，下边受力向下。然后两个椎体接触面用的一致对，那结果就是分别把4个在外部的椎体拉出去，内部的4个不动。
赞一下 回复此楼
3楼2015-05-18 08:01:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

soes

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by albertwowwow at 2015-05-18 08:01:49
不知道你这个模型要做什么，上边的面受力向上，下边受力向下。然后两个椎体接触面用的一致对，那结果就是分别把4个在外部的椎体拉出去，内部的4个不动。

最后生成了一个组合体，不会拉出去，等于是施加拉力，求结构的杨式模量

[ 发自小木虫客户端 ]
赞一下 回复此楼
4楼2015-05-18 12:51:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

albertwowwow

木虫 (小有名气)
引用回帖:
4楼: Originally posted by soes at 2015-05-18 14:51:48
最后生成了一个组合体，不会拉出去，等于是施加拉力，求结构的杨式模量
...

你选的是form assembly，应该选form union。把那些一致对什么的都删除，你需要在结构力学模块中加入一个fixed constraint （可以是一个点，也可以是一个面），否则无法运算。而且四个圆锥交叉的地方根本就没有画好，都插到一起了。
赞一下 回复此楼
5楼2015-05-18 13:44:25
