[求助]
关于材料扭转的受力分析
|
|

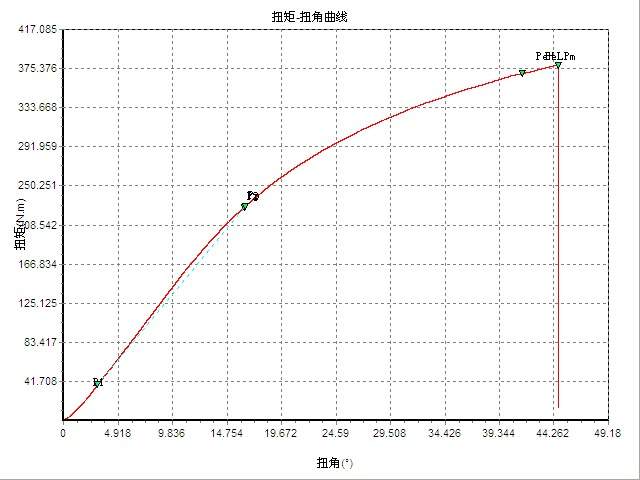

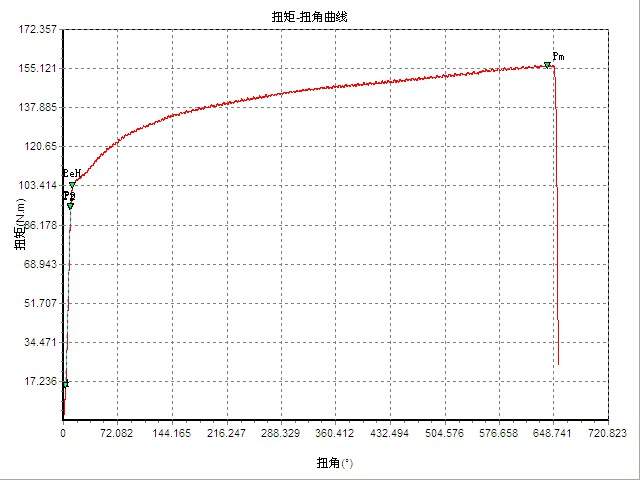

本人是做金属材料表面的，但是最近做了一些力学性能相关的测试试验，完全搞不懂里面的受力变化，很苦恼，所以来求教各位力学大神 1：圆轴两端反向扭转，受力分布 2：同一根圆轴，一端固定，一端施加力，进行扭转 因为扭转过程中，是表面先进行扭转屈服，但此时芯部还存于弹性状态，然后继续加载直到完全屈服，最后扭转至断裂。 本人只做了试验2、通过改变不同温度对材料性能进行改变后再做的，我想问下，（a).在试验2中所测的到的切变模量，是不是指的是在线弹性区域内，这个剪切应力与剪切应变的比值，就是直线的斜率呀？如下图1和2所示。这个切线斜率是不是能说明材料的抵抗剪切变形能力？ (b).我通过观察测试得到材料在上屈服点时对应的扭转角度如果它越大是不是说明材料在屈服前，变形程度大，表现出来的强度极限大？也能说明材料的抵抗剪切变形能力？ 问题是，我通过(a)和（b）所得到的结果却不一样？ 到底那个能表示这个抵抗剪切变形能力！！ 到底那个能表示这个抵抗剪切变形能力！！！ 到底那个能表示这个抵抗剪切变形能力！！！！！ 到底那个能表示这个抵抗剪切变形能力！！！！！！  1.jpg  2.jpg |
