[交流] 万能的小木虫 这样的流程图用什么软件可以画呢

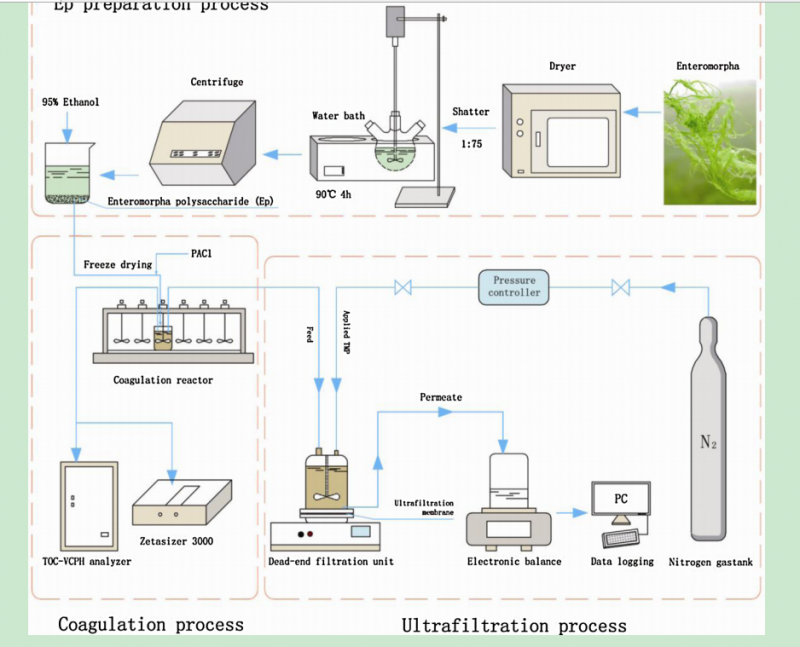

如题,有经验的虫友们,这样子的流程图,用什么软件可以画呢?或者,什么画图软件可以更方便画出好看的工艺流程图呢?
多谢大家的帮忙了

万能的小木虫 这样的流程图用什么软件可以画呢
回复此楼

» 收录本帖的淘帖专辑推荐

博士论文

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

niuniuma521

木虫 (著名写手)

漂亮,,,

[ 发自小木虫客户端 ]
宠辱不惊,万事随心
2楼2015-05-12 21:28:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

thanwen

金虫 (小有名气)

★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
阿萌宝贝1987: 金币+1 2015-05-13 07:15:22
这不就是PPT画的么。。关键是找到好的图片。
我其实觉得用chemdraw画流程图不错,版式不容易乱。
3楼2015-05-12 21:40:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sau66

金虫 (小有名气)

亿图专家可以的!

[ 发自小木虫客户端 ]
哥根廷学派
4楼2015-05-12 21:40:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

水木相行

木虫 (正式写手)

★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
阿萌宝贝1987: 金币+1 2015-05-13 07:14:12
不知道visio里面有这种模型没有,
懒惰的人一年有365个明天!
5楼2015-05-12 22:21:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shoucijiance

木虫 (小有名气)

★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
阿萌宝贝1987: 金币+1 2015-05-13 07:13:54
visio可以做这种流程图。

[ 发自手机版 http://muchong.com/3g ]
把握今天,成就明天!稳重成熟的你一定会成功。
6楼2015-05-12 23:38:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿萌宝贝1987

银虫 (正式写手)

引用回帖:
3楼: Originally posted by thanwen at 2015-05-12 21:40:03
这不就是PPT画的么。。关键是找到好的图片。
我其实觉得用chemdraw画流程图不错,版式不容易乱。

我觉得PPT也能画 就是创意不如人家呀

[ 发自小木虫客户端 ]
7楼2015-05-13 07:15:48
