[求助] 两股层流流体混合在fluent中怎么设置 已有1人参与

本人CFD小白，我想做一个关于Y流道层流燃料电池的仿真模拟，初步想先忽略电极电化学反应，模拟两股层流流体的混合情况。

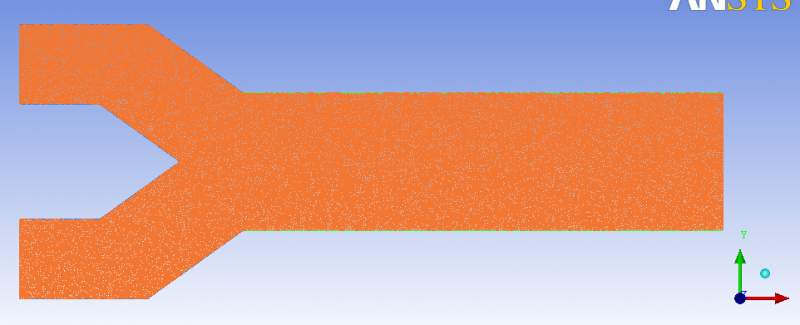

即一股流体（甲酸）从入口inlet_1流入，另一股流体（过氧化氢）从另一入口inlet_2流入，两者在交叉口相遇。如图所示。
这应该属于两相流的问题，我看文献是可以选用multiphase里边的mixture模型。
可是我选用mixture模型之后，（打开了multiphase-mixture,energy, species transport,laminar模型），phase1定义为甲酸，phase2定义为过氧化氢。
在入口该如何分别设置一个入口进甲酸，一个入口进过氧化氢？（我在inlet_1的相选择phase1,其它inlet_2、outlet也都自动变成phase1了。如果选phase2，就都变成phase2了。 如果相选择为mixture，在species中也不能够选择，页面没有激活）

想问一下，这好像很简单的东西该如何设置呢？ 非常感谢了！
（msh及cas如附件）两股层流流体混合在fluent中怎么设置
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : channel1.rar
    • 2015-05-07 21:51:33, 23.44 M
  • 附件 2 : channel1_cas.rar
    • 2015-05-07 21:52:43, 18.45 M

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-05-07 21:53:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小木呆不呆

新虫 (初入文坛)

【答案】应助回帖

这个我知道，不是pahse会变,而是你要一个inlet的两种相（流体）都要设置,选中inlet1，选择phase1,然后edit，填写速度为零，然后在选择phase2，然后再次edit，填写速度，然后点edit里面的multiphase，选择体积分数， 明白了吧
赞一下 回复此楼
2楼2015-05-28 22:06:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小张，张同学

新虫 (正式写手)
引用回帖:
2楼: Originally posted by 小木呆不呆 at 2015-05-28 22:06:13
这个我知道，不是pahse会变,而是你要一个inlet的两种相（流体）都要设置,选中inlet1，选择phase1,然后edit，填写速度为零，然后在选择phase2，然后再次edit，填写速度，然后点edit里面的multiphase，选择体积分数， ...

楼主，我模拟的是两股流体在T型微通道反应器内撞击，并且发生硝化反应，但是模拟的结果总是会在速度云图里出现一股进料为0m/s的情况，但是phase1和phase2我都设置速度了，温度云图达到预期，撞击点温度最高，发生了强放热的硝化反应。
赞一下 回复此楼
3楼2019-04-10 16:36:11
