[求助] 斜盘式轴向柱塞泵简化流道计算不收敛,怎么解决

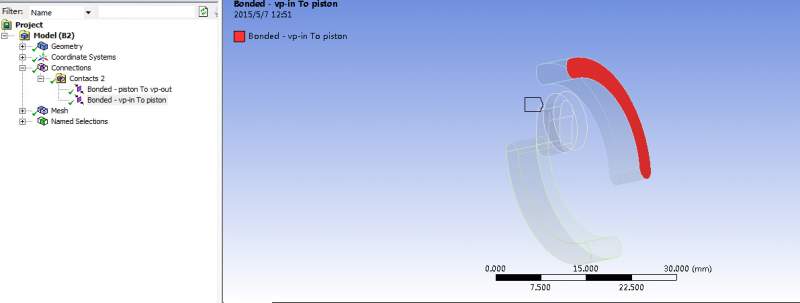

仿真斜盘式轴向柱塞泵的流道,做了个简化模型,简单说一下设置。一边的配流盘设置压力入口1MPa,另外一边的配流盘是压力出口30MPa。 设置柱塞的cell zone是mesh motion,绕Z轴转。 柱塞为动网个,会拉长缩短。 最让我疑惑的是mesh interface,我在之前画网格的mehsing中,手动设置interface为一边配流盘入口和柱塞想接,另外一边的配流盘也和柱塞想接。 柱塞不是一直和某个配流盘想接触的。模型上有7个柱塞,为了简化计算,我现在只有一个。

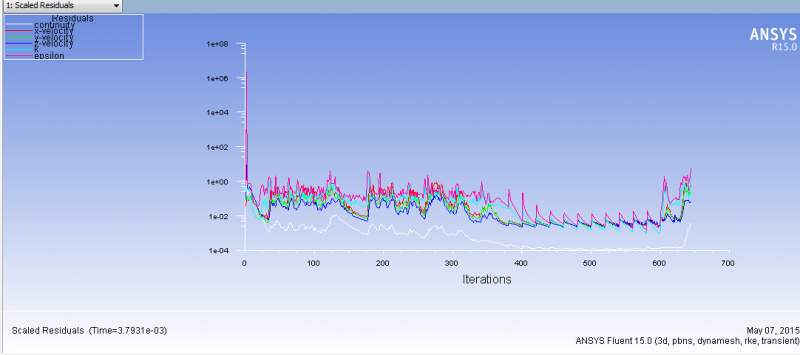

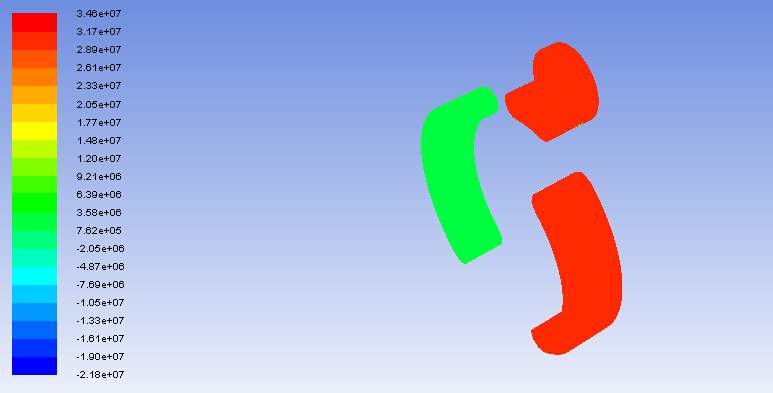

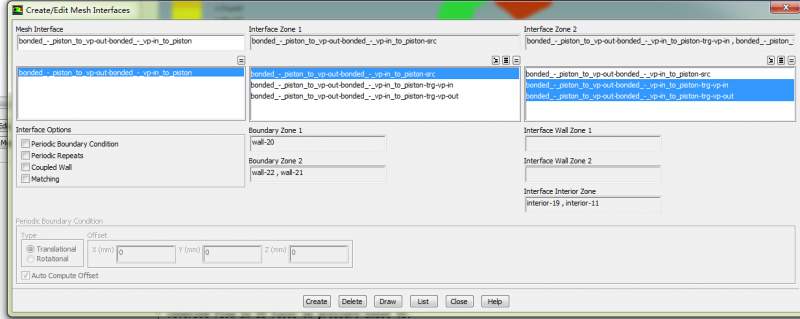

柱塞的interface设置图我放上来了,现在遇上的问题就是,我仿真360步,就是柱塞转一圈,一开始没问题,就是柱塞绕道两个配流腰型槽中间,快从高压区到低压区的时候出现了不收敛。想请教下,什么地方出了问题,怎么改进。 我试了很多办法,模型也简化了,按照我之前的设置,总是不行。

斜盘式轴向柱塞泵简化流道计算不收敛,怎么解决


斜盘式轴向柱塞泵简化流道计算不收敛,怎么解决-1


斜盘式轴向柱塞泵简化流道计算不收敛,怎么解决-2


斜盘式轴向柱塞泵简化流道计算不收敛,怎么解决-3
