[求助] 轴向柱塞泵配流盘流道和柱塞流道的interface都怎么设置的 已有1人参与

轴向柱塞泵配流盘高低压两侧的流道分别和7个柱塞流道相接触。 但是在初始模型是，配流盘两边的流道各与3个柱塞流道在meshing里自动生成interface，还有一个柱塞流道和两个都不相连。 我如果把柱塞流道的cell condition 设为做圆周运动的滑移网格，那我是不是还需要手动把初始模型中，不相接触的配流盘流道和柱塞流道设成interface？ 意思是，配流盘两侧的流道都和7个柱塞泵形成interface。
回复此楼

» 猜你喜欢
1楼 2015-04-26 15:59:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jehssen

铜虫 (初入文坛)
顶上去啊
回复此楼
2楼2015-04-26 16:42:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moons2

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
楼主上个图来看啊，这么说说不清啊
赞一下 回复此楼
3楼2015-04-26 17:22:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jehssen

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by moons2 at 2015-04-26 17:22:58
楼主上个图来看啊，这么说说不清啊

每个柱塞绕Z轴做圆周运动，一边液流从黄色的面流向柱塞，另一边是液流从柱塞流向黄色的面。 请问下，这个该怎么设置。
轴向柱塞泵配流盘流道和柱塞流道的interface都怎么设置的
赞一下 回复此楼
4楼2015-05-03 18:36:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moons2

金虫 (正式写手)

【答案】应助回帖

还是看不清，这么说吧，用到滑移网格就要用interface
赞一下(1人) 回复此楼
5楼2015-05-03 19:02:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jehssen

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by moons2 at 2015-05-03 19:02:57
还是看不清，这么说吧，用到滑移网格就要用interface

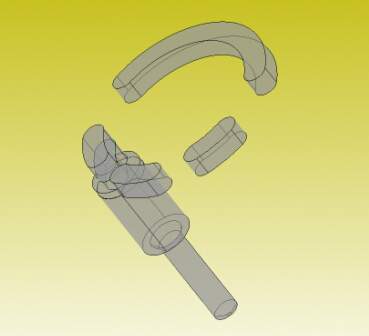

我盗用了下论坛另一个人的问题的配图，原理上一样。 上面部分是配流盘流道，下面那个就是柱塞流道。柱塞流道绕着贴着配流盘流道做圆周运动，时而吸油时而压油。 柱塞流道的运动我是做了滑移网格。 想请问下两者interface怎么设置。

现在我网格运动看了下是没有问题的，就是在进行计算的时候显示不收敛，我觉得是我的interface设置不对，所以想请教下。

我现在就是设置这个柱塞流道和每个配流盘流道都设置interface。 这个是在meshing中设置的，在fluent的setup下就自动生成了一串interface，可是做计算的时候，还是显示不收敛。
轴向柱塞泵配流盘流道和柱塞流道的interface都怎么设置的-1
赞一下 回复此楼
6楼2015-05-03 19:10:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moons2

金虫 (正式写手)

【答案】应助回帖

引用回帖:
6楼: Originally posted by jehssen at 2015-05-03 19:10:37
我盗用了下论坛另一个人的问题的配图，原理上一样。 上面部分是配流盘流道，下面那个就是柱塞流道。柱塞流道绕着贴着配流盘流道做圆周运动，时而吸油时而压油。 柱塞流道的运动我是做了滑移网格。 想请问下两者int ...

在fluent的mesh interface里设置啊，柱塞流道的interface对应所有配流盘流道的interface
赞一下 回复此楼
7楼2015-05-04 09:03:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jehssen

铜虫 (初入文坛)
引用回帖:
7楼: Originally posted by moons2 at 2015-05-04 09:03:49
在fluent的mesh interface里设置啊，柱塞流道的interface对应所有配流盘流道的interface...

就把一个柱塞流道的面，和所有的配流盘流道的面都设置成一组interface是吗？我就是这么手动设置的。之后打开fluent中，interface显示很长的一条。
赞一下 回复此楼
8楼2015-05-04 09:31:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moons2

金虫 (正式写手)

【答案】应助回帖

引用回帖:
8楼: Originally posted by jehssen at 2015-05-04 09:31:25
就把一个柱塞流道的面，和所有的配流盘流道的面都设置成一组interface是吗？我就是这么手动设置的。之后打开fluent中，interface显示很长的一条。...

什么叫显示很长一条？这个interface设置应该没问题了，不收敛可能是其他方面的原因。
赞一下 回复此楼
9楼2015-05-04 11:08:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jehssen

铜虫 (初入文坛)
引用回帖:
9楼: Originally posted by moons2 at 2015-05-04 11:08:31
什么叫显示很长一条？这个interface设置应该没问题了，不收敛可能是其他方面的原因。...

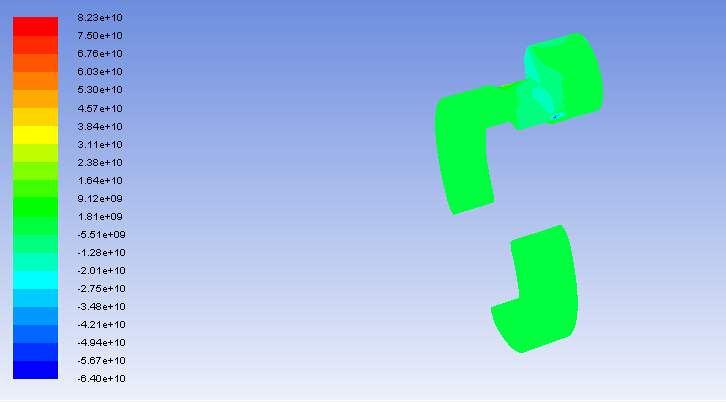

按着这个设置的方法，我仿真的时候发现配流盘左右两个腰型槽的压力变成一样的了。照理说我一般设置的为1MPa，另外一边为30MPa。
轴向柱塞泵配流盘流道和柱塞流道的interface都怎么设置的-2
赞一下 回复此楼
10楼2015-05-07 10:44:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
