[求助] 急!急!急!急!急!急!ANSYS大神们求救呀 已有1人参与

哪位大神帮忙看看呀,无解了。就这么多金币了

急!急!急!急!急!急!ANSYS大神们求救呀
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

认真学习
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1

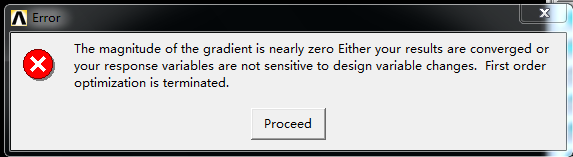

该信息给了你两种可能:
1  计算已经收敛;
2  你的响应变量 (目标变量?) 对设计变量不敏感。
先看一下是不是第一种可能 - 到常用后处理看一下有没有结果;如果不是,则需要修改目标变量或设计变量。
2楼2015-05-03 15:59:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbwangbin

银虫 (正式写手)

引用回帖:
2楼: Originally posted by shgao20 at 2015-05-03 15:59:36
该信息给了你两种可能:
1  计算已经收敛;
2  你的响应变量 (目标变量?) 对设计变量不敏感。
先看一下是不是第一种可能 - 到常用后处理看一下有没有结果;如果不是,则需要修改目标变量或设计变量。

有什么解决的办法没,或者说我可能在哪里出错了。我做的是结构优化
认真学习
3楼2015-05-03 21:37:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

上面已经说过:
1 首先到常用后处理,看一下是否已经得到了结果,如果已经得到了结果,那么问题就算完成了。
2  如果没有结果,可以对设计变量假定几个值,分别计算目标变量的值,看看结果是否差不多 (即提示信息中说的响应变量对设计变量不敏感),如果确实差不多,则说明你对设计变量的选取不太合适,即优化的意义不大。那么你根据具体条件自己选择一个合适的设计变量值,再验算一下就行了。
4楼2015-05-04 15:40:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbwangbin

银虫 (正式写手)

引用回帖:
4楼: Originally posted by shgao20 at 2015-05-04 15:40:42
上面已经说过:
1 首先到常用后处理,看一下是否已经得到了结果,如果已经得到了结果,那么问题就算完成了。
2  如果没有结果,可以对设计变量假定几个值,分别计算目标变量的值,看看结果是否差不多 (即提示信息 ...

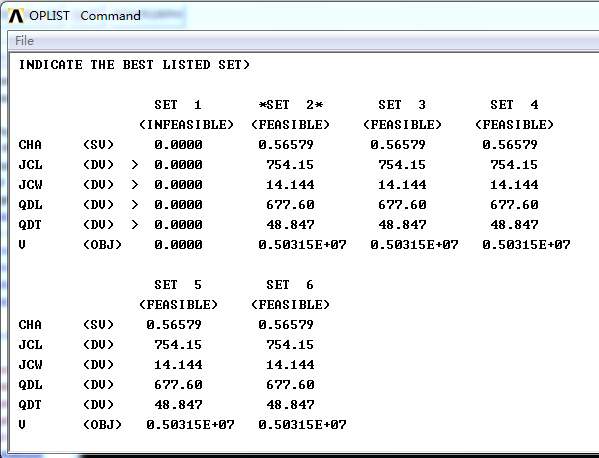

您看看,就是出现了这样的结果,只有这一组数据,以您的经验看看这是什么情况呢
急!急!急!急!急!急!ANSYS大神们求救呀-1

认真学习
5楼2015-05-04 15:50:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

表中的 v 是目标变量吧?
从这个表来看,从第二组结果开始,几个参数都基本不再变化,应该算是结果已经收敛,计算已经完成了吧?
6楼2015-05-04 15:58:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbwangbin

银虫 (正式写手)

引用回帖:
6楼: Originally posted by shgao20 at 2015-05-04 15:58:27
表中的 v 是目标变量吧?
从这个表来看,从第二组结果开始,几个参数都基本不再变化,应该算是结果已经收敛,计算已经完成了吧?

对,V是目标变量。可是第一组数据都是0呀,而且我需要是多组不同的数据。结果不应该是从第二组开始都是一样的呀。这是什么原因呢,结果收敛得太快了吧
认真学习
7楼2015-05-04 16:07:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
zbwangbin: 金币+5, ★★★很有帮助, 虽然没有解决问题,但是在认真回答 2015-05-06 08:29:32
第一组数据是初始参数值,估计你没有设置,所以默认都是零。
后面机组数据相同,说明你的参数选择可能有问题,即提示信息中说的,目标变量对它们不敏感。
8楼2015-05-05 07:02:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbwangbin

银虫 (正式写手)

引用回帖:
8楼: Originally posted by shgao20 at 2015-05-05 07:02:14
第一组数据是初始参数值,估计你没有设置,所以默认都是零。
后面机组数据相同,说明你的参数选择可能有问题,即提示信息中说的,目标变量对它们不敏感。

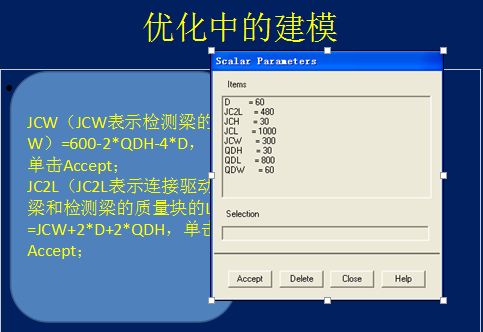

可是在建模的时候我都设置了这些变量呀,还需要在哪里设置吗???急急,急死了。你看看这样设置对吗?我是在scalar parameters里设置初始变量的
急!急!急!急!急!急!ANSYS大神们求救呀-2

认真学习
9楼2015-05-05 16:20:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

不了解你的具体分析过程,实在无法提供更多的帮助了。请见谅。
10楼2015-05-06 08:22:47
