matlab 散点图和直线图的颜色以及形状问题，谢谢 已有1人参与
|
|

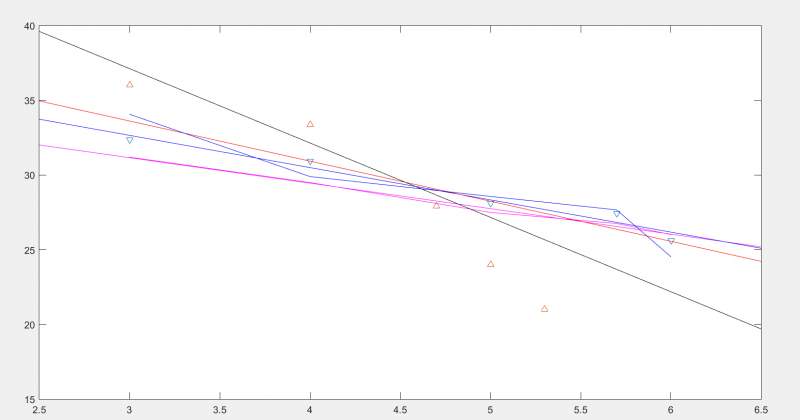

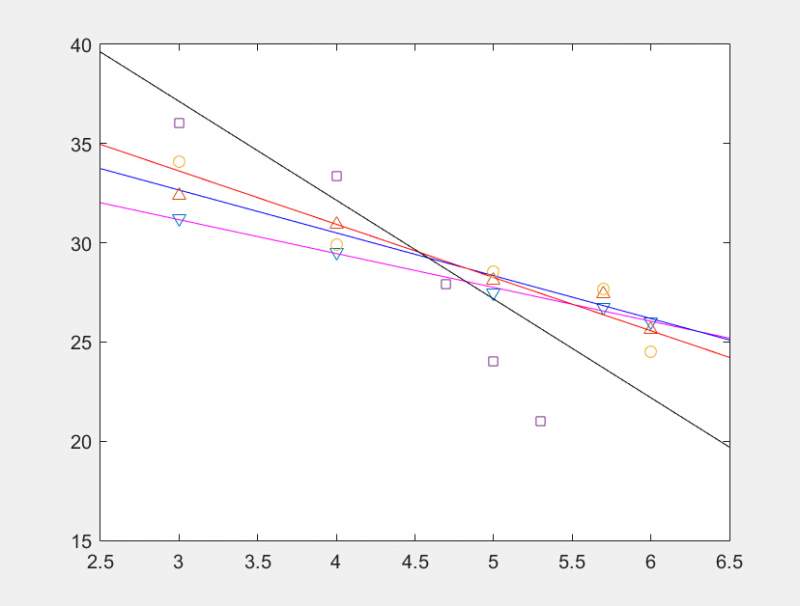

我画了四条拟合的直线，数据点要求有颜色和形状的区别，拟合后的表达式（直线）也要有不同颜色（第四条的横坐标不太一样，所以没有在循环里面），我最初写的代码见附录1，图片如图1-1所示。这个图有一个缺点是，散点图的形状是我想要的，但是颜色是随机的，我希望散点图的颜色和直线的颜色也是对应的，只要粉红、蓝色、红色、黑色四种，于是我把代码中字符矩阵color_shape由['v','^','o','s']改为了['mv','b^','ro','ks']，但是却出现了图1-2的图形，多了两条线（从变成了6条），而且只出现了头两组散点图，后面的方形和圆形的散点图不见了。 请问我代码错在哪里？谢谢！ 附录1： clear all b=zeros(2,4); stats=zeros(4,4); voriginal=[31.20 ,29.5,27.5,26.76,26.02;32.38,30.93,28.13,27.45,25.62;34.07,29.90,28.57,27.67,24.53;36.03,33.37,27.92,24,21]; V=voriginal'; density=[1000,10000,100000,500000,1000000]'; density_6x=[1000,10000,50000,100000,200000]'; x=log10(density); x_6x=log10(density_6x); X=[ones(size(x)),x]; X_6x=[ones(size(x_6x)),x_6x]; x1=[2.5:6.5]; color=['m','b','r','k'] color_shape=['v','^','o','s'] for i=1:3%画拟合曲线和对应的散点 [b_i,bint_i,r_i,rint_i,stats_i]=regress(V(:,i),X) b(:,i)=[b_i(:,1)]; stats(i,  =[stats_i(1,];y_i=b_i(1,1)+b_i(2,1).*x1; figure (1); plot(x1,y_i,color(i),X(:,2),V(:,i),color_shape(i)); hold on; end [b_4,bint_4,r_4,rint_4,stats_4]=regress(V(:,4),X);%画第四条拟合曲线 b(:,4)=[b_4(:,1)]; stats(4, =[stats_4(1,];y_4=b_4(1,1)+b_4(2,1).*x1; figure (1); plot(x1,y_4,color(4),X_6x(:,2),V(:,4),'rs'); hold on;%拟合作图结束  图1-1.jpg  图1-2.jpg |
回复此楼» 猜你喜欢
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有8人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有7人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有7人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有7人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有7人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有6人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有7人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有7人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求问matlab三维曲面图问题
已经有3人回复
- 主成分分析的投影图和散点图的做法
已经有11人回复
- 如何用Matlab拟合大量散点的边界曲线
已经有5人回复
- 如何用matlab将这个方程代表的图画出来，最好能把画图的代码贴出来，谢谢啊！
已经有11人回复
- MATLAB绘图颜色控制
已经有5人回复
- 请问用matlab怎样画下面这幅图?
已经有10人回复
- 高分求助，用MATLAB模拟一曲线方程，已知曲线上散点
已经有3人回复
- matlab画图问题: 怎样用小图标或自定义图形代替+ x . o等做图
已经有10人回复
- 怎么用matlab做动态图
已经有8人回复
- 用Matlab如何绘制附件这样的色谱图？
已经有3人回复
- MATLAB画图显示颜色与打印结果颜色显示有一部分不一致
已经有6人回复
- 如何用matlab画出这个图
已经有11人回复
- MATLAB中画三维双对数图形的问题
已经有10人回复
- MATLAB将三维图和其中一个面的等高线画出来的问题，谢谢了。
已经有7人回复
- matlab如何得到图中点对应元素的的位置，请具体点。谢谢。
已经有9人回复
- 急问这个剂量效应散点图如何做？
已经有4人回复
- 请问如何用Matlab画工作空间的轮廓图
已经有10人回复
- 如何用Matlab画矩阵的散点图？
已经有3人回复
- 如何用oringin画出如图的散点图？？
已经有6人回复
- 利用MATLAB 分析图片颜色之间的差别
已经有4人回复
- origin散点图出错
已经有8人回复
- 用matlab统计图片中某种颜色成分占总图片中所有颜色成分的比率
已经有4人回复
- 【求助】请教Matlab高手根据积分画图问题
已经有4人回复
- 【求助】在MATLAB中如何将离散点拟合成曲面图
已经有18人回复
疾凤劲草
铁杆木虫 (正式写手)
Entertainment
- 应助: 6 (幼儿园)
- 金币: 5977.2
- 散金: 20
- 红花: 1
- 帖子: 312
- 在线: 209.5小时
- 虫号: 1779007
- 注册: 2012-04-25
- 性别: GG
- 专业: 电能储存与节电技术
2楼2015-05-03 00:55:59
mygt_hit
专家顾问 (职业作家)
-
专家经验: +362 - 应助: 438 (硕士)
- 贵宾: 0.019
- 金币: 19579.9
- 散金: 5130
- 红花: 135
- 沙发: 3
- 帖子: 4939
- 在线: 990.5小时
- 虫号: 1489764
- 注册: 2011-11-13
- 性别: GG
- 专业: 结构工程
- 管辖: 土木建筑
3楼2015-05-03 09:43:27
疾凤劲草
铁杆木虫 (正式写手)
Entertainment
- 应助: 6 (幼儿园)
- 金币: 5977.2
- 散金: 20
- 红花: 1
- 帖子: 312
- 在线: 209.5小时
- 虫号: 1779007
- 注册: 2012-04-25
- 性别: GG
- 专业: 电能储存与节电技术
4楼2015-05-03 12:00:22
mygt_hit
专家顾问 (职业作家)
-
专家经验: +362 - 应助: 438 (硕士)
- 贵宾: 0.019
- 金币: 19579.9
- 散金: 5130
- 红花: 135
- 沙发: 3
- 帖子: 4939
- 在线: 990.5小时
- 虫号: 1489764
- 注册: 2011-11-13
- 性别: GG
- 专业: 结构工程
- 管辖: 土木建筑
【答案】应助回帖
★ ★
疾凤劲草: 金币+2, ★★★很有帮助, 以后多多交流，谢谢指导。 2015-05-03 13:59:24
疾凤劲草: 金币+2, ★★★很有帮助, 以后多多交流，谢谢指导。 2015-05-03 13:59:24
|
如果用原来的方式，字符矩阵color_shape由['v','^','o','s']改为了['mv','b^','ro','ks']，这个操作实际是字符串拼接，这时的color_shape是一个8*1的字符矩阵[mvb^roks]，因此i从1变到3时，color_shape只用到了前三个字符mvb，而不是期望的'mv' 'b^' 'ro'。mvb应该是对应不同的plot设置，所以导致出现非预期的结果。 你可以自己试验一下，观察一下规律。 |
