[求助] FLUENT 搅拌区域 已有1人参与

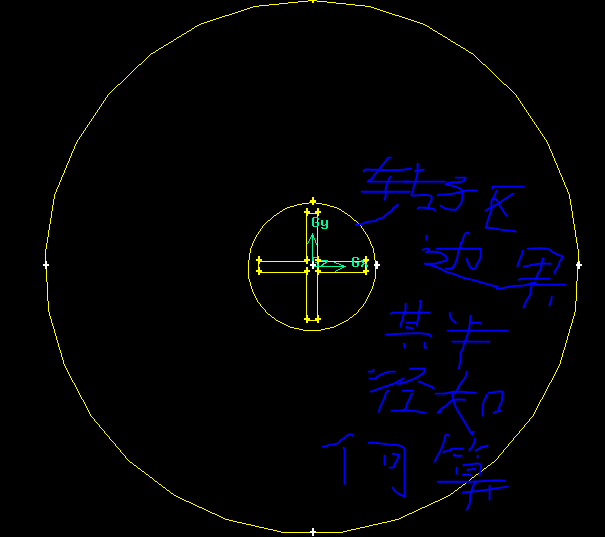

请问大家一个问题搅拌区分为转子区和定子区，那转子区是怎么确定的，具体的半径参数应该怎样计算啊，因为是新手也没有多少金币，不要介意啊，谢谢大家了

FLUENT 搅拌区域
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-04-26 18:29:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

frostduke

银虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
fangjinzheng: 金币+5 2015-04-29 14:24:32
这个区域一般是在MRF模型或者滑移网格定为搅拌域的  半径好我在做模拟的时候好像像是没有怎么去算它，我老大说是只要把搅拌棒完全包含在里面并且搅拌区域的边界和搅拌棒的边界要留有一段距离就可以了
赞一下 回复此楼
2楼2015-04-27 10:16:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangjinzheng

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by frostduke at 2015-04-27 10:16:40
这个区域一般是在MRF模型或者滑移网格定为搅拌域的  半径好我在做模拟的时候好像像是没有怎么去算它，我老大说是只要把搅拌棒完全包含在里面并且搅拌区域的边界和搅拌棒的边界要留有一段距离就可以了

恩，谢谢，这个搅拌区域与搅拌棒之间的距离，我用的是2cm，有问题嘛，是否大了还是小
赞一下 回复此楼
3楼2015-04-27 10:53:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangjinzheng

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by frostduke at 2015-04-27 10:16:40
这个区域一般是在MRF模型或者滑移网格定为搅拌域的  半径好我在做模拟的时候好像像是没有怎么去算它，我老大说是只要把搅拌棒完全包含在里面并且搅拌区域的边界和搅拌棒的边界要留有一段距离就可以了

Maximum cell squish = 1.22639e-001
Maximum 'aspect_ratio' = 4.15214e+000你好，还有一个问题是读取网格没有显示最小和最大体积，然后我输命令显示以上信息，此网格划分的怎么样啊
赞一下 回复此楼
4楼2015-04-27 11:34:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

frostduke

银虫 (初入文坛)
引用回帖:
3楼: Originally posted by fangjinzheng at 2015-04-27 10:53:21
恩，谢谢，这个搅拌区域与搅拌棒之间的距离，我用的是2cm，有问题嘛，是否大了还是小...

具体有没有一个量化的标准我也不太清楚 ，不过你看看网格质量如何，我是都是用ICEM画网格 网格质量还过得去就OK了
赞一下 回复此楼
5楼2015-04-28 08:54:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingLg

铜虫 (初入文坛)
北化的一篇博士毕业论文《搅拌槽内流动与混合过程的实验研究及数值模拟》2.2.2 P19 里看到转子区域的划分：径向至叶片与挡板的中间；上下根据桨叶形式有0.5D或2D。但具体这样的说法出处论文里没指明。
赞一下(1人) 回复此楼
6楼2015-08-25 13:52:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangjinzheng

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by kingLg at 2015-08-25 13:52:28
北化的一篇博士毕业论文《搅拌槽内流动与混合过程的实验研究及数值模拟》2.2.2 P19 里看到转子区域的划分：径向至叶片与挡板的中间；上下根据桨叶形式有0.5D或2D。但具体这样的说法出处论文里没指明。

谢谢大神
回复此楼
7楼2015-08-25 19:56:52
