[求助] Fluent搅拌模拟求助 已有1人参与

搅拌器是如下形状的：一个提升筒内壁有螺旋状的桨叶（类似内螺纹），在旋转的时候利用产生轴流作用将液体从下往上输送。

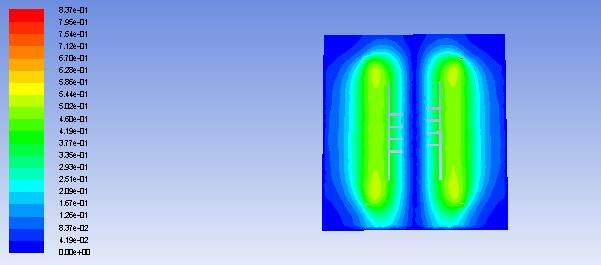

我在模拟的时候选用的是多重参考系法，interface面什么的也都设置了，网格用gambit画的，都是非结构网格，为毛我做出来的速度云图是这种样子呢，是不是选择的模型不对，如果不是用MRF模型的话应该用啥呢。本人是Fluent新手，请大神帮帮忙，不胜感谢！

Fluent搅拌模拟求助


Fluent搅拌模拟求助-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-20 10:55:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
一张图仅供参考。
建议显示矢量图查看
赞一下 回复此楼
2楼2015-03-20 15:11:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

PeterChen11

新虫 (小有名气)
引用回帖:
2楼: Originally posted by openfoam at 2015-03-20 15:11:41
一张图仅供参考。
建议显示矢量图查看
http://i2.tietuku.com/df5c62cf9c1cfb73.png

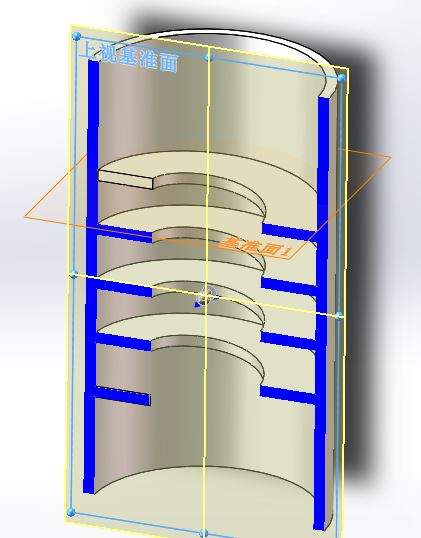

您好，其实我想问的是我的模型建的对不对。这是个搅拌过程，我用的是多重参考系法，如图所示将搅拌区域画为了转子和定子两个区域，其中转子部分包含了搅拌器。但是这个搅拌器与一般的Rushton桨等不同，它内部是中空的，流体只能从内部流过而不能通过筒壁与外部交流。而我在使用MRF模型的时候又要设置interface面，这样是不是有冲突啊，应该用什么模型或是怎么定义边界条件呢
Fluent搅拌模拟求助-2
赞一下 回复此楼
3楼2015-03-21 21:47:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
PeterChen11: 金币+10, ★★★很有帮助 2015-03-23 10:41:39
引用回帖:
3楼: Originally posted by PeterChen11 at 2015-03-21 21:47:00
您好，其实我想问的是我的模型建的对不对。这是个搅拌过程，我用的是多重参考系法，如图所示将搅拌区域画为了转子和定子两个区域，其中转子部分包含了搅拌器。但是这个搅拌器与一般的Rushton桨等不同，它内部是中空 ...

你好，

搅拌体系大多采用MRF模拟，我对你的这个描述不太理解：“但是这个搅拌器与一般的Rushton桨等不同，它内部是中空的，流体只能从内部流过而不能通过筒壁与外部交流”

MRF可以使用interFace（如果你这个网格是分开画的导致节点不对应的话）。节点对应可以使用interior这样计算更快，并减少插值计算时间。不过区别不大。

祝好！
赞一下 回复此楼
4楼2015-03-21 23:36:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

PeterChen11

新虫 (小有名气)
引用回帖:
4楼: Originally posted by openfoam at 2015-03-21 23:36:21
你好，

搅拌体系大多采用MRF模拟，我对你的这个描述不太理解：“但是这个搅拌器与一般的Rushton桨等不同，它内部是中空的，流体只能从内部流过而不能通过筒壁与外部交流”

MRF可以使用interFace（如果你这个 ...

意思就是它只能对管内的流体产生轴向流，而不能像Rushton桨那样对周围的液体产生轴向流动
赞一下 回复此楼
5楼2015-03-23 10:41:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kekex

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by openfoam at 2015-03-20 15:11:41
一张图仅供参考。
建议显示矢量图查看
http://i2.tietuku.com/df5c62cf9c1cfb73.png

请问你能共享一下这个案例的case&data文件吗？

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-07-16 00:20:36
