[求助] 请教如何在金相照片中判断晶粒 已有1人参与

请教
如图为铝合金试样放大1000倍的金相照片,因使用截点法测定其晶粒度,需要数所画线与晶粒晶界的相交点的数目。我是否可以认为有封闭边界的就是一个晶粒?

请教如何在金相照片中判断晶粒

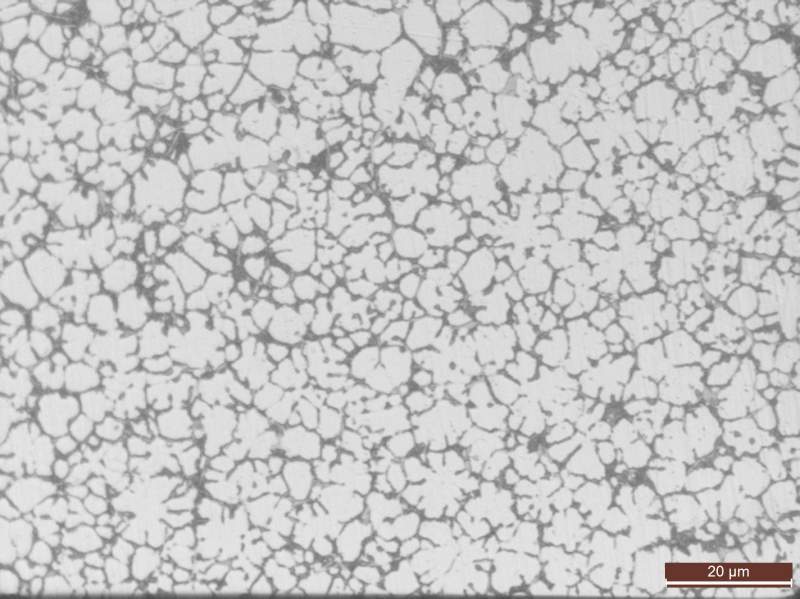

铝合金金相照片(1000倍)
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wdlwxyh

银虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
为兵为将: 金币+8, ★有帮助, 自己在金相方面比较欠缺,多谢指点哦 2015-04-19 08:23:46

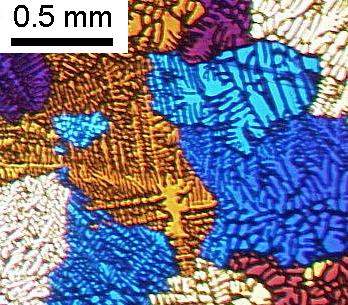

铝合金这样是看不到晶粒的,阳极覆膜加偏光照相才可以显示出晶粒,如下图(引用别人照片),才可以进行晶粒度评级。
学以致用,期待有缘人......
2楼2015-04-17 08:49:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wdlwxyh

银虫 (著名写手)

【答案】应助回帖

引用回帖:
2楼: Originally posted by wdlwxyh at 2015-04-17 08:49:39
铝合金这样是看不到晶粒的,阳极覆膜加偏光照相才可以显示出晶粒,如下图(引用别人照片),才可以进行晶粒度评级。

铝合金这样是看不到晶粒的,阳极覆膜加偏光照相才可以显示出晶粒,如下图(引用别人照片),才可以进行晶粒度评级。
请教如何在金相照片中判断晶粒-1

学以致用,期待有缘人......
3楼2015-04-17 08:51:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

为兵为将

金虫 (初入文坛)

引用回帖:
3楼: Originally posted by wdlwxyh at 2015-04-17 08:51:46
铝合金这样是看不到晶粒的,阳极覆膜加偏光照相才可以显示出晶粒,如下图(引用别人照片),才可以进行晶粒度评级。

...

问下那我那张图中呈灰黑色的边界是什么?

[ 发自小木虫客户端 ]
4楼2015-04-17 20:17:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wdlwxyh

银虫 (著名写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 为兵为将 at 2015-04-17 20:17:26
问下那我那张图中呈灰黑色的边界是什么?
...

树枝晶之间的界面,相当于彩色金相图片中晶粒中的黑色线条,这些枝晶间存在许多金属间化合物

[ 发自小木虫客户端 ]
学以致用,期待有缘人......
5楼2015-04-17 20:43:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

为兵为将

金虫 (初入文坛)

引用回帖:
5楼: Originally posted by wdlwxyh at 2015-04-17 20:43:33
树枝晶之间的界面,相当于彩色金相图片中晶粒中的黑色线条,这些枝晶间存在许多金属间化合物
...

之前你的回答为我打开了一扇窗,感谢感谢哦!再问一下,如果在那张金相图上我仍然采用截线法,算出来是不是枝晶臂的距离?

[ 发自小木虫客户端 ]
6楼2015-04-22 11:01:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wdlwxyh

银虫 (著名写手)

引用回帖:
6楼: Originally posted by 为兵为将 at 2015-04-22 11:01:21
之前你的回答为我打开了一扇窗,感谢感谢哦!再问一下,如果在那张金相图上我仍然采用截线法,算出来是不是枝晶臂的距离?
...

不算,要枝晶比较明显的时候才好评,你图片中枝晶呈现等轴状,枝晶的轴次不明显,要铸造试样比较薄、冷速快的地方枝晶才明显,才方便评。

[ 发自小木虫客户端 ]

» 本帖已获得的红花(最新10朵)

学以致用,期待有缘人......
7楼2015-04-22 13:08:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海宏

新虫 (初入文坛)

钼需要做偏光照相吗
8楼2015-11-01 16:09:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Teraeel

新虫 (初入文坛)

送红花一朵
引用回帖:
7楼: Originally posted by wdlwxyh at 2015-04-22 13:08:41
不算,要枝晶比较明显的时候才好评,你图片中枝晶呈现等轴状,枝晶的轴次不明显,要铸造试样比较薄、冷速快的地方枝晶才明显,才方便评。
...

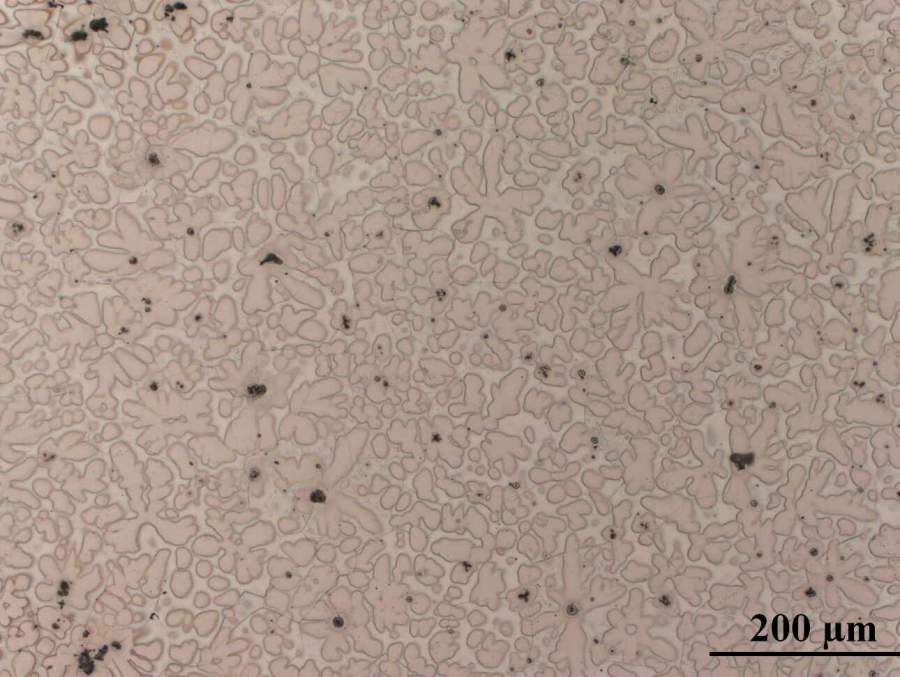

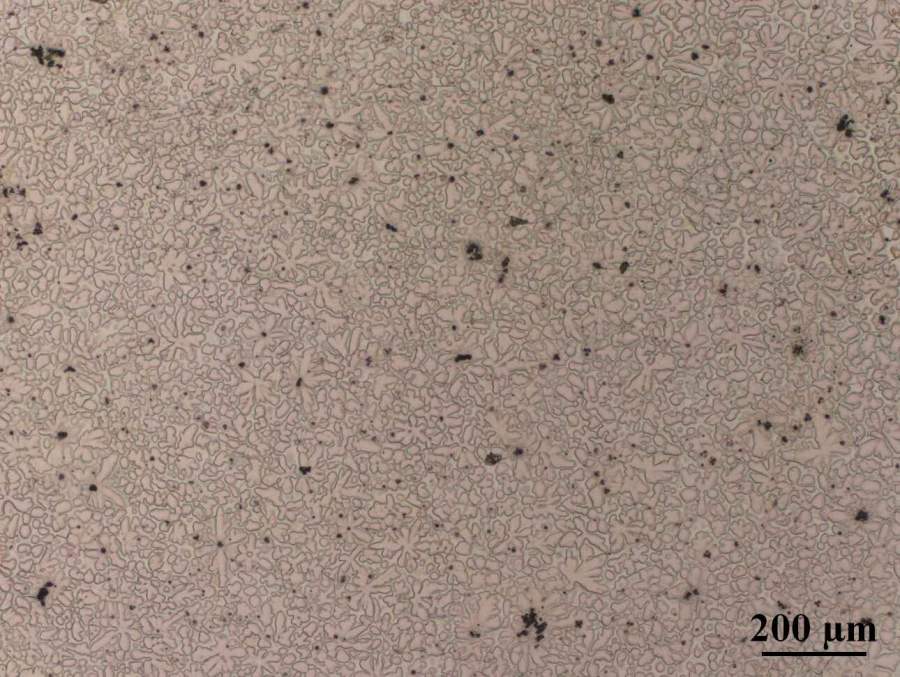

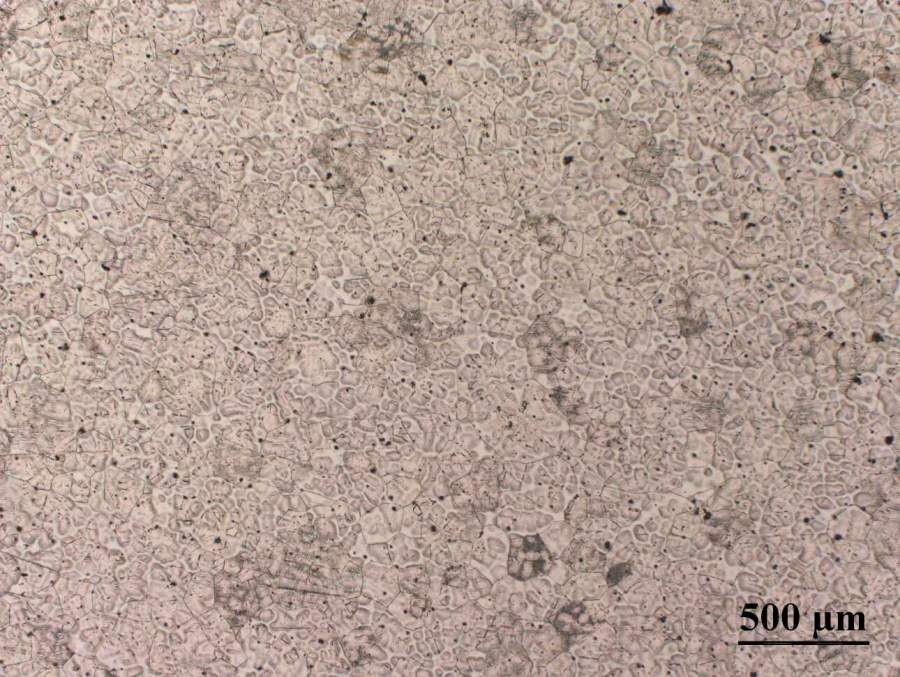

请问我的金相照片里为什么又能看到枝晶又能看到晶界?我那是枝晶吗?还是我没磨好?我的是镁合金
请教如何在金相照片中判断晶粒-2


请教如何在金相照片中判断晶粒-3


请教如何在金相照片中判断晶粒-4



发自小木虫Android客户端
9楼2016-12-08 19:43:21
