应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 基础研究 » 请教合金再结晶问题
201/2返回列表12下一页
查看: 2076  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

山中隐者师傅

金虫 (小有名气)

[求助] 请教合金再结晶问题 已有4人参与

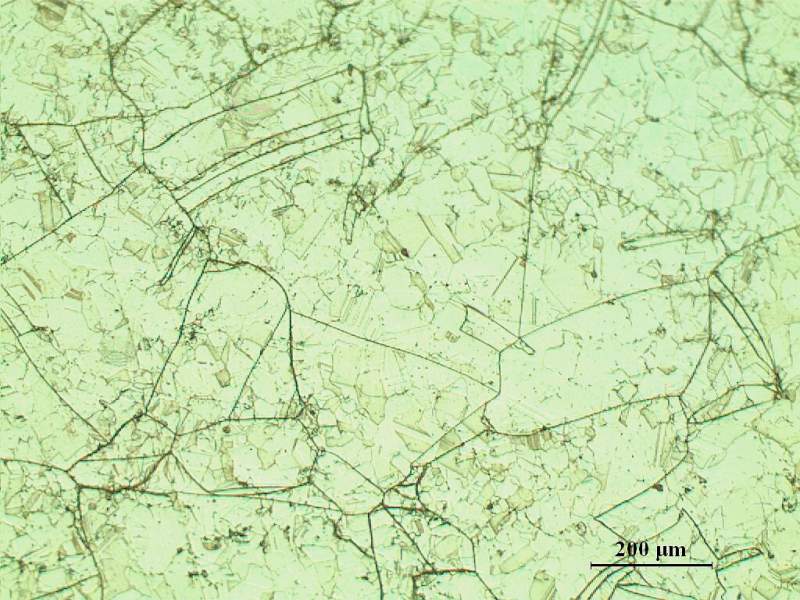

轧制后再结晶，出现了如图的问题，图片中粗晶是轧制态的晶粒，细晶是退火再结晶的晶粒，请问这是什么原因？

请教合金再结晶问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-04-16 20:46:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

cwzheng

木虫 (正式写手)
感觉像两张照片叠在了一起。

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
3楼2015-04-17 07:54:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jxlwj073

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
山中隐者师傅: 金币+5 2015-04-18 15:22:05
引用回帖:
4楼: Originally posted by 山中隐者师傅 at 2015-04-17 10:20:02
一种多主元合金，轧制温度850度，退火900度，是不是退火温度太低导致再结晶失败？...

一看到楼主的工艺就发现有点不寻常，一般来说都是再结晶退火，这个温度比热加工温度低。但楼主的相反，我猜应该这样的，黑色的清晰晶界，也就是不规则的大晶粒是原始晶界（或者说铸态晶界），在900度下发生了二次再结晶，导致原始晶粒的异常长大，并且晶粒相对平直，晶界减少，降低界面能；而这种晶粒内部那些小晶粒应该是轧制时的原始晶粒内部破碎加动态再结晶形成了孪晶，这些孪晶在退火时不会发生变化，所以形成了类似两套晶粒。
赞一下(1人) 回复此楼
5楼2015-04-17 13:00:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

jxlwj073

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这是什么材料，轧制和退火工艺各是什么？
赞一下 回复此楼
2楼2015-04-17 07:44:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

山中隐者师傅

金虫 (小有名气)
引用回帖:
2楼: Originally posted by jxlwj073 at 2015-04-17 07:44:31
这是什么材料，轧制和退火工艺各是什么？

一种多主元合金，轧制温度850度，退火900度，是不是退火温度太低导致再结晶失败？
赞一下 回复此楼
4楼2015-04-17 10:20:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

山中隐者师傅

金虫 (小有名气)
引用回帖:
5楼: Originally posted by jxlwj073 at 2015-04-17 13:00:54
一看到楼主的工艺就发现有点不寻常，一般来说都是再结晶退火，这个温度比热加工温度低。但楼主的相反，我猜应该这样的，黑色的清晰晶界，也就是不规则的大晶粒是原始晶界（或者说铸态晶界），在900度下发生了二次再 ...

谢谢你的解析！轧制态的金相我也拍了，只有图中粗晶形态，而且粗晶在退火前后基本没发生变化，变化的是出现了图中的细晶。再结晶后期望得到的组织是的只有细晶，所以这种现象是不理想的。
赞一下 回复此楼
6楼2015-04-18 15:22:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jxlwj073

木虫 (正式写手)

【答案】应助回帖

孪晶分为铸态孪晶，形变孪晶，退火孪晶。既然楼主说轧制态没有孪晶，那就只有是退火孪晶了。那黑色应该是铸态晶粒。楼主的这有些不正常，一般来说加工退火后原始的铸态晶界和晶粒破碎退火新形成晶界是区分不出来。
赞一下 回复此楼
7楼2015-04-19 11:34:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jxlwj073

木虫 (正式写手)

【答案】应助回帖

我个人觉得是楼主的退火温度太高了，发生了二次再结晶，出现晶粒异常长大，建议楼主把退火温度降低，低于热轧温度，比如用600度退火看一下组织。
赞一下 回复此楼
8楼2015-04-19 11:38:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

山中隐者师傅

金虫 (小有名气)
引用回帖:
8楼: Originally posted by jxlwj073 at 2015-04-19 11:38:25
我个人觉得是楼主的退火温度太高了，发生了二次再结晶，出现晶粒异常长大，建议楼主把退火温度降低，低于热轧温度，比如用600度退火看一下组织。

谢谢！
回复此楼
9楼2015-04-19 12:15:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

翻墙布鲁根

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
建议降低退火温度延长退火时间，合金配方里有没有Al？
赞一下 回复此楼
10楼2015-04-19 16:41:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 山中隐者师傅 的主题更新
201/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考博] 上海工程技术大学激光智能制造课题组｜2027级博士研究生招生公告 +7 水士口 2026-09-16 8/400 2026-09-16 13:47 by kkklens
[博后之家] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 vZfe6xYu34yj 2026-09-14 3/150 2026-09-16 08:27 by SjQobnC04j06
[硕博家园] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +3 0pYnUiPDfdnk 2026-09-14 3/150 2026-09-16 06:51 by LH5NkK5Ud4bh
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 40ms4Wlo4umh 2026-09-14 3/150 2026-09-16 06:48 by LH5NkK5Ud4bh
[考研] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +4 40ms4Wlo4umh 2026-09-14 4/200 2026-09-16 06:36 by LH5NkK5Ud4bh
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 23jxep3nCNZb 2026-09-14 3/150 2026-09-16 06:24 by LH5NkK5Ud4bh
[博后之家] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 6F5UbRU2I5hL 2026-09-14 3/150 2026-09-16 04:47 by LH5NkK5Ud4bh
[考研] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 s3fFTmArrBt6 2026-09-14 3/150 2026-09-16 04:23 by DgNGHc3h5tPl
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +5 QUjhNVAcOSff 2026-09-13 5/250 2026-09-16 02:14 by DgNGHc3h5tPl
[找工作] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 23jxep3nCNZb 2026-09-14 3/150 2026-09-15 18:47 by CgyNCDVNhGVg
[博后之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 6F5UbRU2I5hL 2026-09-14 3/150 2026-09-15 17:59 by CgyNCDVNhGVg
[博后之家] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 s3fFTmArrBt6 2026-09-14 5/250 2026-09-15 16:50 by CgyNCDVNhGVg
[公派出国] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +4 s3fFTmArrBt6 2026-09-14 4/200 2026-09-15 16:26 by CgyNCDVNhGVg
[公派出国] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +4 3n8v2C8RimXI 2026-09-13 5/250 2026-09-15 14:58 by CgyNCDVNhGVg
[考博] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +6 QUjhNVAcOSff 2026-09-13 6/300 2026-09-15 14:25 by VMDqgnlKimtZ
[公派出国] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +7 QUjhNVAcOSff 2026-09-13 9/450 2026-09-15 14:10 by VMDqgnlKimtZ
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 23jxep3nCNZb 2026-09-14 3/150 2026-09-15 09:38 by VMDqgnlKimtZ
[教师之家] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +4 6F5UbRU2I5hL 2026-09-14 4/200 2026-09-15 07:50 by C79jjtjAKjEn
[教师之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 s3fFTmArrBt6 2026-09-14 3/150 2026-09-15 07:46 by C79jjtjAKjEn
[博后之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 s3fFTmArrBt6 2026-09-13 4/200 2026-09-14 23:24 by vZfe6xYu34yj
信息提示
关闭
请填处理意见
关闭
