求大牛们帮我看看这幅XRD图 已有2人参与
|
|

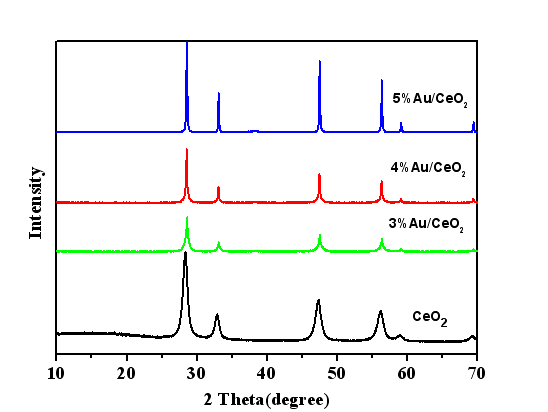

各位大牛： 本人对XRD图不太了解，现在写文章需要对催化剂进行XRD。我做的催化剂是不同质量分数的纳米金颗粒负载在CeO2上（3%Au/CeO2，4%Au/CeO2，5%Au/CeO2）,结果做出来的XRD图中貌似看不见金颗粒的晶面，请各位大牛帮在下分析分析！！！不胜感激~~~~  V]W{03%P{_EF9X5U$(DS~EU.png |
回复此楼» 猜你喜欢
吉林工程技术师范学院 材料与化工 （0856） 招收调剂
已经有5人回复
-
课题组(化学、化工、环境、能源、材料相关方向)欢迎你的加入
已经有13人回复
-
物理化学论文润色/翻译怎么收费?
已经有190人回复
-
国家大人才课题组招收化学、材料化工类2026年调剂生
已经有0人回复
-
国家大人才课题组招收化学、材料化工类2026年调剂生
已经有0人回复
-
天津科技大学-（院士团队）先进纤维与纸基功能材料团队 招收2026硕士调剂生
已经有0人回复
-
吉林工程技术师范学院 交叉学科研究院（08/07） 招收调剂
已经有4人回复
-
国家大人才课题组招收化学、材料化工类2026年调剂生
已经有0人回复
-
化工-材料与化工接收调剂3名
已经有0人回复
-
贵州大学2026年硕士研究生招生调剂缺额信息
已经有3人回复
-
河南理工大学化学化工学院招收硕士调剂生2名
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 求分析一个XRD图谱。里面的物相主要是什么，已知主要元素：V、F、P、O、Li
已经有3人回复
- 这个图咋么弄？？？
已经有8人回复
- XRD对比图，求分析
已经有7人回复
- 小角度衍射XRD图谱分析求助
已经有1人回复
- 求分析XRD谱图
已经有9人回复
- 样品的XRD图谱分析，求助~~~！
已经有4人回复
- 【求助】XRD谱图分析
已经有19人回复
- 求金属 Ru 的标准XRD谱图？
已经有6人回复
- 求普通载玻片XRD图
已经有8人回复
- 求XRD图谱分析
已经有16人回复
- 【交流】求教XRD高手帮忙看看这幅图XRD解构精修图是怎么弄的
已经有10人回复
- 【求助】求Au的XRD标准谱图
已经有3人回复
- 【求助】这个XRD图怎么分析？请高手帮忙看看
已经有12人回复
- 【求助】ZSM-5水蒸气处理后XRD图
已经有5人回复
- 【求助】哪位大侠帮我看看掺铝氧化锌的XRD图谱
已经有12人回复
- 【求助】如何从XRD谱图推断样品的结构
已经有5人回复
- 【求助】关于论文中XRD图的相关知识
已经有23人回复
- 【求助】XRD图的标定方法
已经有23人回复
kiddinglei
金虫 (小有名气)
- 应助: 25 (小学生)
- 金币: 1593
- 散金: 105
- 红花: 4
- 帖子: 114
- 在线: 72.9小时
- 虫号: 2113771
- 注册: 2012-11-08
- 性别: MM
- 专业: 催化化学
2楼2015-04-16 14:52:00
guoxg701
荣誉版主 (职业作家)
-
专家经验: +634 - C-EPI: 2
- 应助: 501 (博士)
- 贵宾: 1.173
- 金币: 18855.7
- 散金: 422
- 红花: 75
- 帖子: 3193
- 在线: 494.7小时
- 虫号: 246112
- 注册: 2006-04-29
- 性别: GG
- 专业: 催化化学
- 管辖: 考研
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
cdrank1: 金币+20, ★★★★★最佳答案, 回复非常有帮助，很专业！！！ 2015-04-16 20:30:15
liwentao2010: 金币+2, 谢谢回帖，辛苦 2015-04-16 20:38:33
感谢参与，应助指数 +1
cdrank1: 金币+20, ★★★★★最佳答案, 回复非常有帮助，很专业！！！ 2015-04-16 20:30:15
liwentao2010: 金币+2, 谢谢回帖，辛苦 2015-04-16 20:38:33
|
从XRD上Au的衍射不太明显，由于你的CeO2晶型太好将Au的衍射峰给压低了，但是也能看到一些特征（39.6度）。表明你的Au分散度比较好，而且粒径也比较小。 而且从空白和不同Au负载量的XRD可以看出，随着金负载量的增加CeO2的结晶度增强，这个也有很多文献报道！ |
3楼2015-04-16 14:53:35
cdrank1
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 766.7
- 散金: 19
- 帖子: 157
- 在线: 148.6小时
- 虫号: 1035247
- 注册: 2010-06-03
- 性别: GG
- 专业: 化学生物学与生物有机化学
4楼2015-04-16 20:29:40
guoxg701
荣誉版主 (职业作家)
-
专家经验: +634 - C-EPI: 2
- 应助: 501 (博士)
- 贵宾: 1.173
- 金币: 18855.7
- 散金: 422
- 红花: 75
- 帖子: 3193
- 在线: 494.7小时
- 虫号: 246112
- 注册: 2006-04-29
- 性别: GG
- 专业: 催化化学
- 管辖: 考研
|
首先，从CeO2的峰形来看，随着载量增加它越来越尖锐，表明它的的intensity越来越高，所以就将Au的衍射峰给淹没了（比如，CeO2的intensity是10000，而Au只有10，在你这个视窗内，Au的逢高为CeO2的千分之一，所以就被压低了）。你可以只显示局部衍射谱，例如从35-45度之间就可以将Au的信息看到了。 你查一下XRD卡片，或下个软件 Highscore或Jade来分析你的XRD原图，39.6是Au(111)特征峰，也是Au三强线中最强的一条。做Au的文献很多，你去web of science上搜索Au Nanoparticle 或 Au catalysis，你会找到成千上万篇文献，而其中大多都有XRD这个比较routine的方法。 |
