[求助] 这个图咋么弄？？？

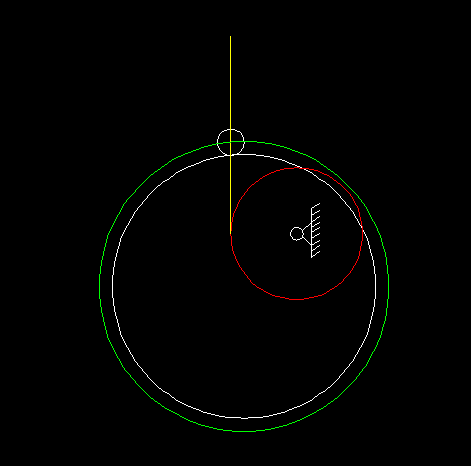

画一条与黄色直线一样长的线并与红色圆相切，同时刚好与外面的绿色圆相交，怎么弄，求教。。。
这个图咋么弄？？？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-22 17:08:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leo19890731

铜虫 (初入文坛)
没看懂诶……与绿色圆相交？ 那不是很容易么……
赞一下 回复此楼
2楼2013-05-22 17:35:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

inkel

木虫 (正式写手)
伤人脑细胞无数的问题。
赞一下 回复此楼
3楼2013-05-22 18:04:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

-YUN-

金虫 (正式写手)
引用回帖:
2楼: Originally posted by leo19890731 at 2013-05-22 17:35:07
没看懂诶……与绿色圆相交？ 那不是很容易么……

不能有超出来的部分，就是线的一端在切点那里，另一端在绿色圆上
赞一下 回复此楼
4楼2013-05-22 18:23:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bjwlhnb

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
-YUN-: 金币+6, ★★★很有帮助, 谢谢 2013-05-22 22:02:19
-YUN-: 金币+2, ★★★很有帮助 2013-05-22 22:02:40
要求线与外边的绿圆相交，即线需要过圆心，要求与红圆相切那就是红圆的轨迹线经过绿圆的圆心，这就很容易画出来了。不知LZ所指相交是什么意思。
额外附赠小知识啊：命令XL》》tan确定第一点相切，然后再确定第二点，ok
赞一下 回复此楼
5楼2013-05-22 19:54:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

-YUN-

金虫 (正式写手)
引用回帖:
5楼: Originally posted by bjwlhnb at 2013-05-22 19:54:22
要求线与外边的绿圆相交，即线需要过圆心，要求与红圆相切那就是红圆的轨迹线经过绿圆的圆心，这就很容易画出来了。不知LZ所指相交是什么意思。
额外附赠小知识啊：命令XL》》tan确定第一点相切，然后再确定第二点 ...

谢谢，我又画出来了，我说的相交是线的端点刚好落在绿圆的圆周上。还有，我输入XL》》tan怎么显示未知的命令捏？？
这个图咋么弄？？？-1
赞一下 回复此楼
6楼2013-05-22 21:59:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shimgmg

禁虫 (著名写手)
★ ★ ★ ★ ★
-YUN-: 金币+5, ★★★★★最佳答案, 谢谢 2013-05-22 22:34:13
本帖内容被屏蔽

» 本帖已获得的红花（最新10朵）

-YUN-
7楼2013-05-22 22:08:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

-YUN-

金虫 (正式写手)
送红花一朵
引用回帖:
7楼: Originally posted by shimgmg at 2013-05-22 22:08:42

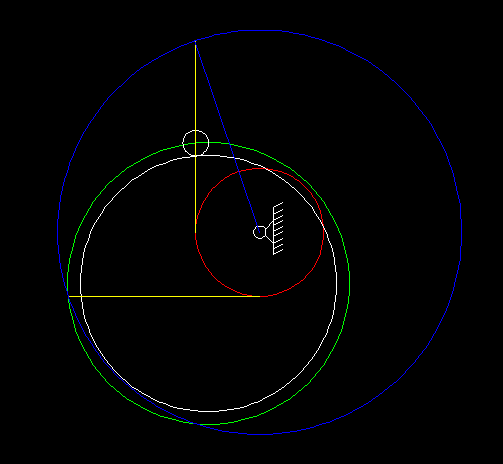

有一种土办法，就是你先根据红圆半径和黄线长画一个直角三角形，找到这条斜边，然后以这条斜边为半径，以红圆圆心为圆心，画圆，过与绿圆的交点，做红圆切线即可。另外，我记得有个功能可以，只是现在想不起来了

嗯，我在上面贴的图就是用这种方法了，谢谢
赞一下 回复此楼
8楼2013-05-22 22:30:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bjwlhnb

木虫 (正式写手)
引用回帖:
6楼: Originally posted by -YUN- at 2013-05-22 21:59:27
谢谢，我又画出来了，我说的相交是线的端点刚好落在绿圆的圆周上。还有，我输入XL》》tan怎么显示未知的命令捏？？

...

不好意思没表达清楚，先输入xl射线命令后回车，然后tan相切的命令就可以捕捉切点了，ok。我们平时用》》标识，指确认后下一步
赞一下 回复此楼
9楼2013-05-23 21:21:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
