[求助] 通过tecplot,如何在三维弯头上用颜色表示16个散点的电流大小 已有3人参与

大家好,我有一个三维弯头,共有十六个散点,每个散点位置可通过仪器测得一个电流值(已知X,Y,Z,电流),现在我想在弯头上用颜色表示这些电流的大小,从而可以很方便的看出弯头哪些位置电流较大,哪些位置电流较小。请问这个用tecplot可以实现吗?
我在tecplot中尝试了一下,只能显示网格,散点,或者云图,不能显示云图。求高人指点。
附件是这16个点的坐标X,Y,Z以及测得的电流值。

通过tecplot,如何在三维弯头上用颜色表示16个散点的电流大小

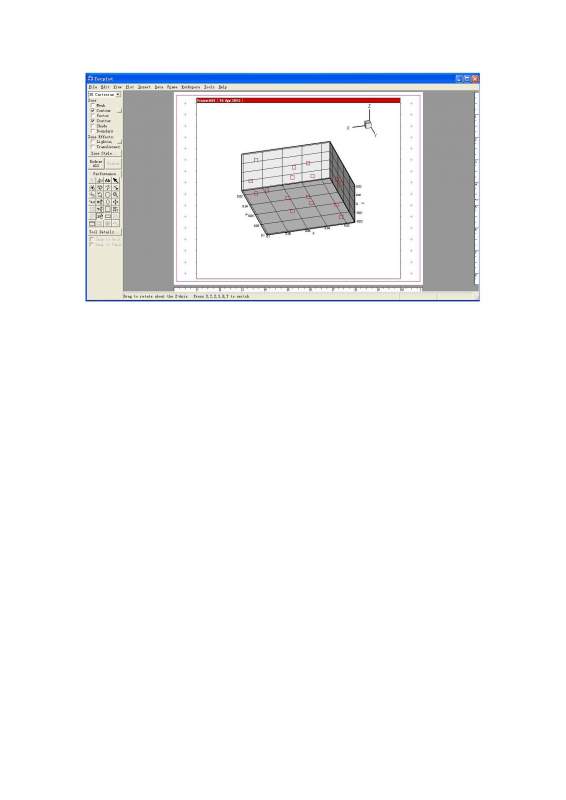

Figure 1.jpg通过tecplot,如何在三维弯头上用颜色表示16个散点的电流大小-1
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : current_distribution-1.txt
  • 2015-04-16 10:29:47, 719 bytes

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

既然来了,就选择停留。
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
易偿赠礼: 金币+2, ★有帮助 2015-04-16 11:56:59
应该就是用云图显示吧

[ 发自手机版 http://muchong.com/3g ]
扫一扫关注我的微信公众号,共同学习船舶CFD
2楼2015-04-16 11:35:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

易偿赠礼

银虫 (小有名气)

引用回帖:
2楼: Originally posted by achilFes1990 at 2015-04-16 11:35:18
应该就是用云图显示吧

显示不了,我试过了。你之前试过吗?
既然来了,就选择停留。
3楼2015-04-16 11:50:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bb_polarlight

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1

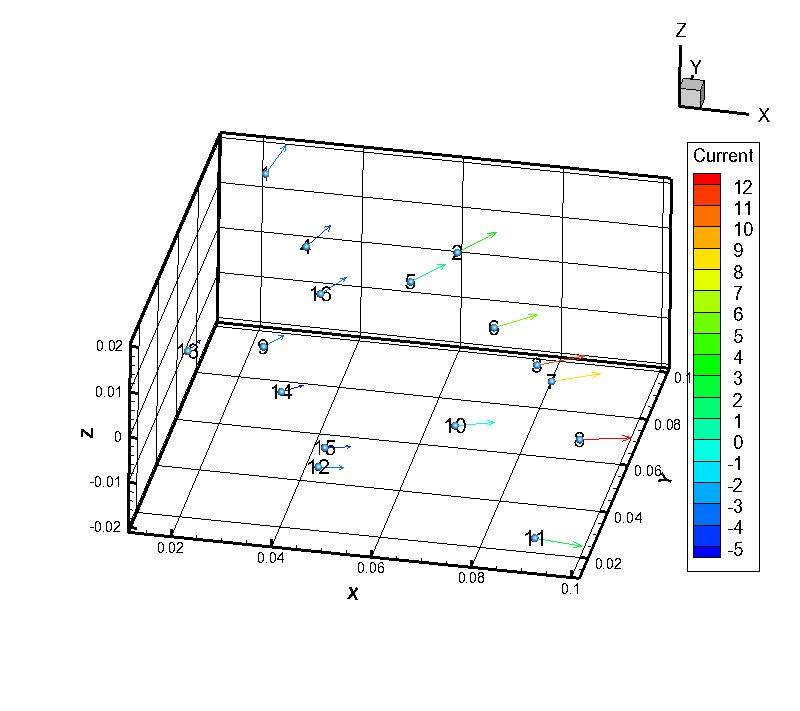

因为只有散点,只能通过散点矢量长度大小来区别了。如果要得到充满的三维云图,那就得生成网格插值。我大致做了一下如下的图,不知道是否可以?附件中有做好的lay文件,你可以看看设置方法。
通过tecplot,如何在三维弯头上用颜色表示16个散点的电流大小-2

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : current.rar
  • 2015-04-17 13:50:13, 3.13 K
4楼2015-04-17 13:50:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bb_polarlight

金虫 (小有名气)

引用回帖:
4楼: Originally posted by bb_polarlight at 2015-04-17 13:50:19
因为只有散点,只能通过散点矢量长度大小来区别了。如果要得到充满的三维云图,那就得生成网格插值。我大致做了一下如下的图,不知道是否可以?附件中有做好的lay文件,你可以看看设置方法。
...

如果有Current的X,Y,Z分量,就可以显示正确的流向了。
5楼2015-04-17 13:55:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bb_polarlight

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
易偿赠礼: 金币+30 2015-04-17 14:29:08

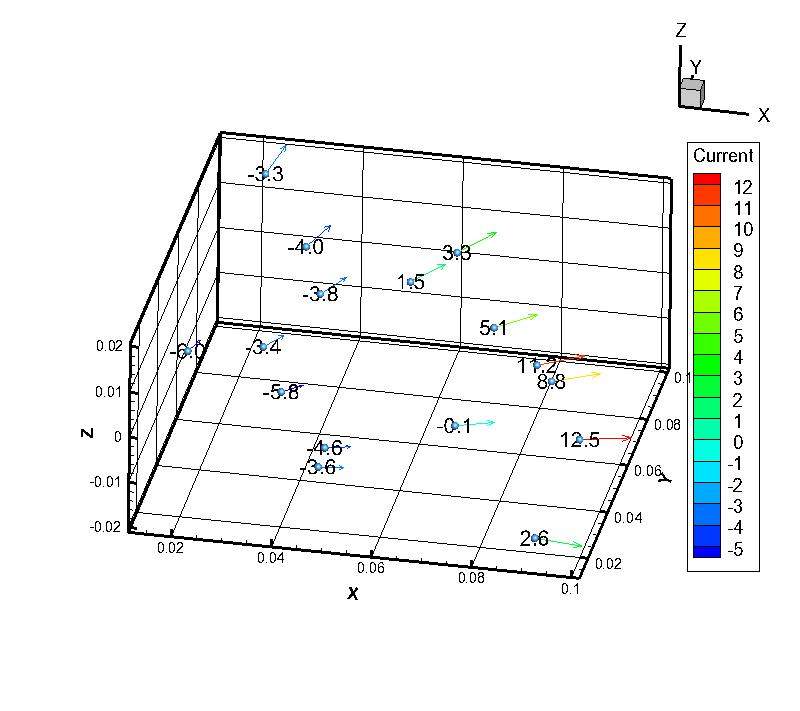

也可以像下面把数值显示出来。
通过tecplot,如何在三维弯头上用颜色表示16个散点的电流大小-3
6楼2015-04-17 13:59:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

易偿赠礼

银虫 (小有名气)

引用回帖:
4楼: Originally posted by bb_polarlight at 2015-04-17 13:50:19
因为只有散点,只能通过散点矢量长度大小来区别了。如果要得到充满的三维云图,那就得生成网格插值。我大致做了一下如下的图,不知道是否可以?附件中有做好的lay文件,你可以看看设置方法。
...

嗯 ,我想生成充满的余云图,而且还有弯头的模型,可以很容易的看出弯头那个位置哪个位置电流大,哪个位置电流小。lay文件是在特产品lot中才能打开吗?网格插值怎么实现呢?
既然来了,就选择停留。
7楼2015-04-17 14:28:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

易偿赠礼

银虫 (小有名气)

引用回帖:
5楼: Originally posted by bb_polarlight at 2015-04-17 13:55:06
如果有Current的X,Y,Z分量,就可以显示正确的流向了。...

我不需要现实流向,就显示数值就可以了。
既然来了,就选择停留。
8楼2015-04-17 14:28:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

易偿赠礼

银虫 (小有名气)

引用回帖:
8楼: Originally posted by 易偿赠礼 at 2015-04-17 14:28:59
我不需要现实流向,就显示数值就可以了。...

我想问一下,你用的tecplot是什么版本的,我的版本tecplot 10 打不开
既然来了,就选择停留。
9楼2015-04-17 15:14:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bb_polarlight

金虫 (小有名气)

引用回帖:
9楼: Originally posted by 易偿赠礼 at 2015-04-17 15:14:46
我想问一下,你用的tecplot是什么版本的,我的版本tecplot 10 打不开...

Tecplot 360 2010
