三维坐标中的散点值，如何用tecplot做网格插值，从而显示云图
|
|

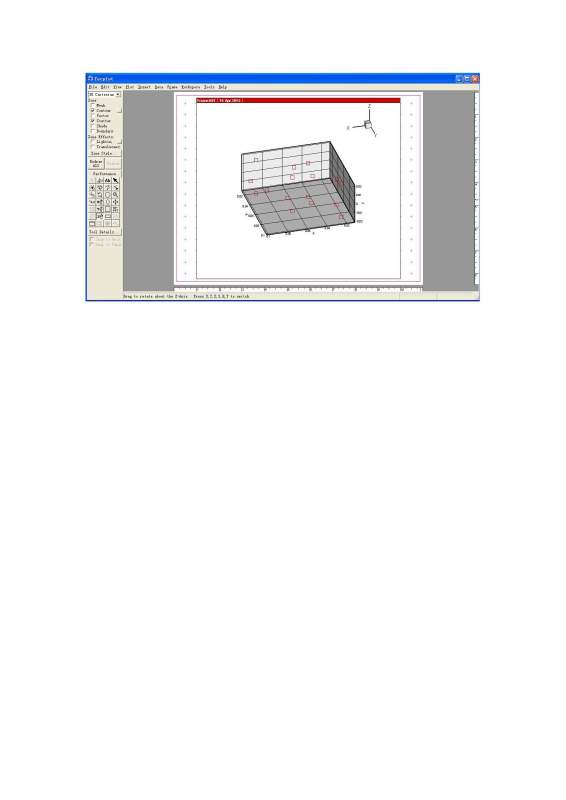

大家好，我现在用仪器测得三维坐标中弯管模型曲面上的电流散点值，想用tecplot做网格插值，从而显示弯管处电流的云图，同时也要显示出该弯管的三维模型。有哪位大神熟悉相关操作，具体该怎么做呢？通过了解，要实现网格插值，首先要对弯头模型画网格，然后在将网格数据导入到tecpot,然后再将这些散点值插到网格节点上。但是不知道该怎么操作，该怎么画该模型的网格，有没有相关的教程，有中文教程就更好了。 附件是txt格式的散点数据文件，以及在tecplot画好的散点图文件。  5.jpg |
