[求助] 求助6dof中的平板问题

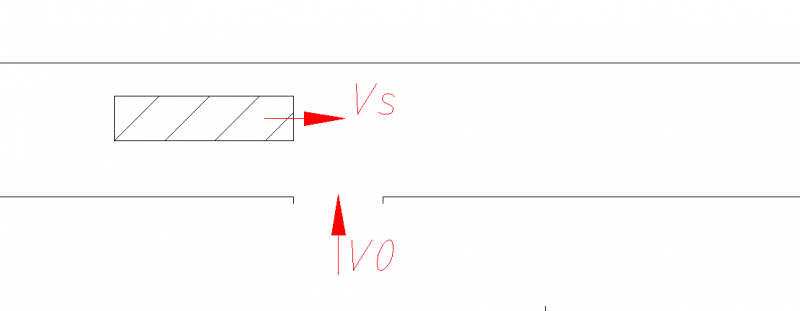

平板竖直方向受重力场作用，水平方向以速率vs在夹缝里匀速直线运动，经过夹缝下端一个气孔时候，受到速率为v0、方向竖直向上的气流冲击（如下图）
求助6dof中的平板问题

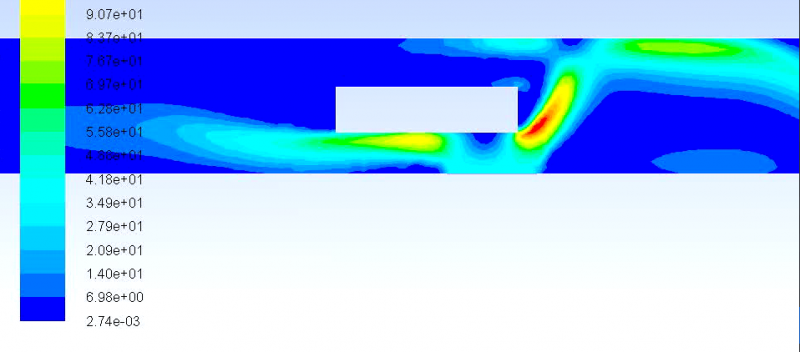

用6dof模型后，发现平板经过气孔前后没有出现因受力不平衡引起的翻转情况（如下图），但是重力场作用正确，平板平移规律也正确
求助6dof中的平板问题-1
udf如下：
#include "udf.h"
DEFINE_SDOF_PROPERTIES(glass,prop,dt,time,dtime)
{
prop[SDOF_MASS] = 0.04;
prop[SDOF_IXX] =5.3333e-12;
prop[SDOF_IYY] = 85.3333-12;
prop[SDOF_IZZ] = 90.6666-12;

}
请问各位大神，是哪里出现问题了啊，多谢啦！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
80后
1楼 2015-04-14 23:01:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小蹦蛋

铜虫 (正式写手)
没有人会吗？
回复此楼
80后
2楼2015-04-15 20:57:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)
你好，
首先我想确认一下。你的中间的板向前运动才用了拓扑变形网格？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
3楼2015-04-16 03:20:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小蹦蛋

铜虫 (正式写手)
不是，是考虑了向前运动和6dof的运动。
赞一下 回复此楼
80后
4楼2015-04-17 10:48:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小蹦蛋

铜虫 (正式写手)
引用回帖:
3楼: Originally posted by openfoam at 2015-04-16 03:20:57
你好，
首先我想确认一下。你的中间的板向前运动才用了拓扑变形网格？

不是，是考虑了向前运动和6dof的运动。
赞一下 回复此楼
80后
5楼2015-04-17 10:48:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)
引用回帖:
5楼: Originally posted by 小蹦蛋 at 2015-04-17 10:48:54
不是，是考虑了向前运动和6dof的运动。...

我的意思是向前运动这么长距离网格使用什么方法处理呢
赞一下 回复此楼
6楼2015-04-17 14:19:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小蹦蛋

铜虫 (正式写手)
引用回帖:
6楼: Originally posted by openfoam at 2015-04-17 14:19:38
我的意思是向前运动这么长距离网格使用什么方法处理呢...

不好意思，不太明白你的问题，网格和运动距离没啥关系，正常划分网格就是了。我感觉我的问题不是在网格划分上。
赞一下 回复此楼
80后
7楼2015-04-17 15:42:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)
引用回帖:
7楼: Originally posted by 小蹦蛋 at 2015-04-17 15:42:52
不好意思，不太明白你的问题，网格和运动距离没啥关系，正常划分网格就是了。我感觉我的问题不是在网格划分上。...

。。。
祝你成功
回复此楼
8楼2015-04-17 16:18:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小蹦蛋

铜虫 (正式写手)
引用回帖:
8楼: Originally posted by openfoam at 2015-04-17 16:18:20
。。。
祝你成功...

9楼2015-04-17 16:23:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小蹦蛋

铜虫 (正式写手)
引用回帖:
9楼: Originally posted by 小蹦蛋 at 2015-04-17 16:23:02

请问网格划分会对我这个模拟影响很大吗？
赞一下 回复此楼
80后
10楼2015-04-17 16:31:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
