应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » AZ31再结晶相关问题
71/1返回列表
查看: 1386  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

wozaicqu

铁虫 (小有名气)

[求助] AZ31再结晶相关问题 已有2人参与

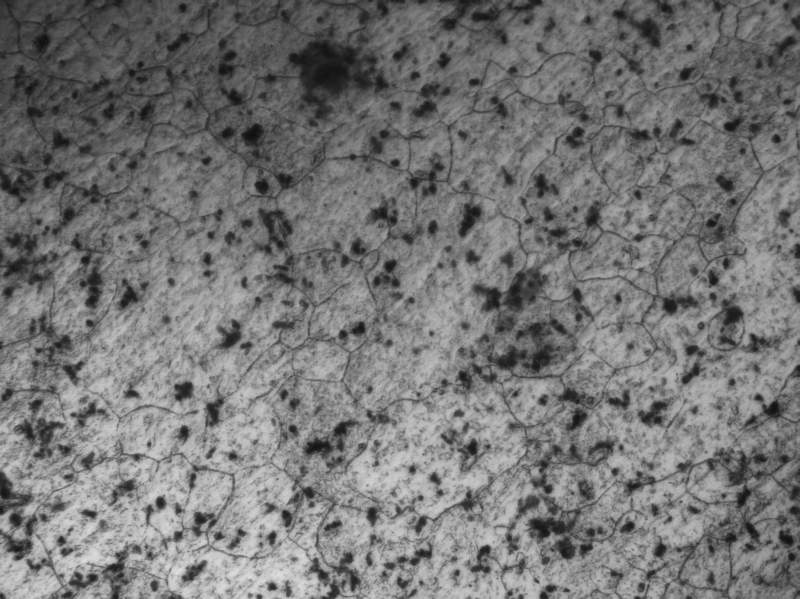

如图为镁合金AZ31挤压棒材的退火金相，我想得到完全再结晶组织。从金相上看，是否已经发生了完全再结晶而且有些晶粒还异常长大，还是还需要继续增加退火时间以达到完全再结晶？求指教

AZ31再结晶相关问题
回复此楼

» 收录本帖的淘帖专辑推荐

百宝箱 材料模拟与数字计算方法

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-04-10 22:06:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dickliu7

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
wozaicqu: 金币+2, ★★★很有帮助 2015-04-10 23:44:49
???y????B?m??Y?????к????????L???????|(????????????^??????)????????????Y??????@?r????????С???????????@?Εr?g?????????????????????????L???A?Σ??????????F???^???????Y????????????????L??

???X?????????????????????L???A?Σ??m??]?п???F?????????????????V???D?u??????????????????B??Y?????
赞一下 回复此楼
2楼2015-04-10 22:21:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
wozaicqu: 金币+3, ★★★很有帮助 2015-04-10 23:45:02
从形貌看是完全再结晶了，再结晶完成的标志是没有形变储能，即没有（或极少）形变态的晶粒或组织；
形变材料经历退火处理，随着时间延长或温度提高，一般情况下材料内部发生：回复——再结晶形核——核心长大（此过程在材料内彼此交替发生，直到形变储能消耗殆尽）——晶粒长大——异常长大（该过程不一定发生，异常长大是需要条件的，并不是如图有晶粒尺寸大小差异就算异常长大）；
镁合金由于各向异性明显，导致晶粒形变难以均匀，故此形变量不足够大或者原始组织已经不均匀，退火组织经常也晶粒尺寸不均匀
赞一下 回复此楼
每天一小步也有新高度
3楼2015-04-10 23:06:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wozaicqu

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by comma at 2015-04-10 23:06:31
从形貌看是完全再结晶了，再结晶完成的标志是没有形变储能，即没有（或极少）形变态的晶粒或组织；
形变材料经历退火处理，随着时间延长或温度提高，一般情况下材料内部发生：回复——再结晶形核——核心长大（此过 ...

谢谢你的回答，收获很多。还有一个问题就是，我做的是AZ31挤压棒材的纵剖面（垂直于挤压方向的面）的金相，一般来说平行于ED方向的金相和垂直于ED方向的金相差异大吗？还是说由于镁合金的各向异性，在挤压棒材中平行于ED方向的晶粒组织与垂直于ED方向的组织本来就不同？谢谢！
赞一下 回复此楼
4楼2015-04-10 23:43:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人
引用回帖:
4楼: Originally posted by wozaicqu at 2015-04-10 23:43:59
谢谢你的回答，收获很多。还有一个问题就是，我做的是AZ31挤压棒材的纵剖面（垂直于挤压方向的面）的金相，一般来说平行于ED方向的金相和垂直于ED方向的金相差异大吗？还是说由于镁合金的各向异性，在挤压棒材中平 ...

按道理看晶向需要两个不同的角度的；两个方向显微组织可能存在差异的原因与镁的各向异性不是直接对应关系，算是充分非必要条件吧
赞一下 回复此楼
每天一小步也有新高度
5楼2015-04-11 00:38:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wozaicqu

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by comma at 2015-04-11 00:38:40
按道理看晶向需要两个不同的角度的；两个方向显微组织可能存在差异的原因与镁的各向异性不是直接对应关系，算是充分非必要条件吧...

谢谢
回复此楼
6楼2015-04-11 12:29:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanghui111

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by comma at 2015-04-10 23:06:31
从形貌看是完全再结晶了，再结晶完成的标志是没有形变储能，即没有（或极少）形变态的晶粒或组织；
形变材料经历退火处理，随着时间延长或温度提高，一般情况下材料内部发生：回复——再结晶形核——核心长大（此过 ...

你好  能不能推荐些资料   我一直在纠结瞬间的高温会对AZ31镁合金晶粒大小产生什么影响，一直没有找到相关研究，谢谢了!
赞一下 回复此楼
7楼2015-04-14 10:53:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 wozaicqu 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
