[求助] 关于机械设计和制图的几个困惑 已有2人参与

本科第一次做设计画大图，没什么经验，看过的图纸也不多，发现了几个自己不曾在意过的细节，希望论坛的前辈们不吝赐教。

1. 关于套筒的间隙问题。我知道套筒式空套在轴上的，可是这个间隙有多少呢？是直接取内径与轴相同，然后用一个偏差保证间隙配合，还是直接设计套筒内径大一两个毫米？ LZ在以前用过的机械制图书上发现要画出一个间隙来，而在大多数的图纸上却发现是直接和轴画在同一条线上。到底是怎么回事呢？关于机械设计和制图的几个困惑

2.毛毡圈直接套在套筒上，这种设计合理吗？套筒不是发生摩擦了吗，不会有问题吗？上图：
关于机械设计和制图的几个困惑-1
另，这里套筒就没画出间隙了。

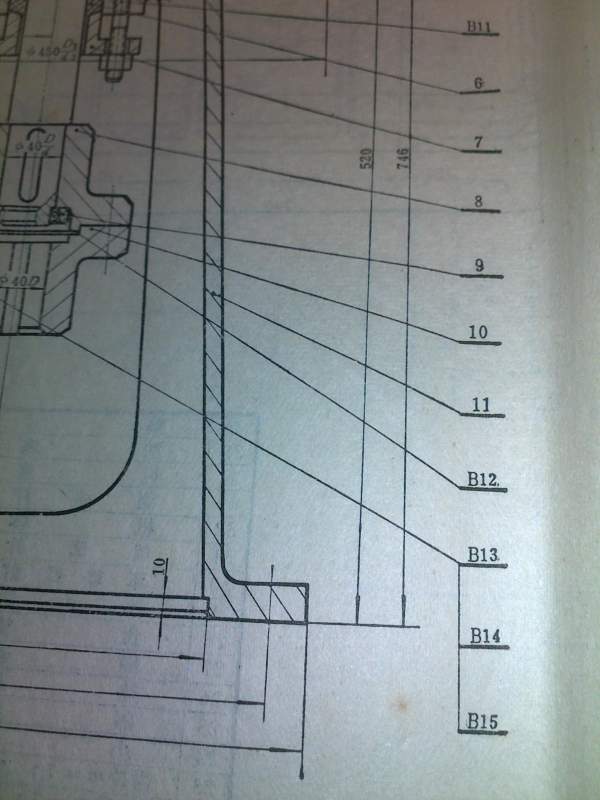

3.最后，问一个不是很重要的问题，LZ在翻阅一本老旧的关于减速器的图集发现部分引线编号前带有字母B，这是什么意思？或者说是某种淘汰掉的画法？上图：
关于机械设计和制图的几个困惑-2

不管怎样，先谢过大家了！！
回复此楼

» 收录本帖的淘帖专辑推荐

饭票

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-04-10 16:54:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

kingjinjing

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
笔走偏锋: 金币+10, ★★★★★最佳答案, 多谢！ 2015-04-11 10:45:39
1.像这样的套筒是用来调整轴承轴向配合的。。。使轴承不能轴向窜动。。。
而套筒(或者叫隔圈)的径向尺寸通过公差来控制。。。。
也可直接大1mm。。。两者皆可。。。(也看你这东西是用在哪里的)
2.毛毡是为了防止减速箱内的机油泄露。。。吸收渗漏出来的机油(所渗漏的机油较少)
工作一段时间(半年或1年或其他时间)需更换该毛毡。。。其实这就是保养。。。
3.没看到过这样的标注。。。
我猜测。。。可能是中间制图时添加的部件。。。
意思就是。。习惯上编号是按10 20 30 40这样标的。。。
发现中间有遗漏之后中间方便插入。。。
以前手工画图。。。修改比较麻烦。。。现在已经不存在这种问题了。。。
赞一下(1人) 回复此楼
2楼2015-04-10 17:21:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pangminghua

铁虫 (初入文坛)
呵呵，毛毡是阻止外部的灰尘进入到轴承的，因为轴承是比较精密的零件，怎么会阻止油外漏呢；另外套筒和轴一般是通过公差来保证和轴的间隙的，如果设计尺寸相同就画一条线，如果设计尺寸不同就画两条了。这是学机械最基本的东西
赞一下(1人) 回复此楼
扎扎实实搞科研
10楼2015-04-13 13:55:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

从这再次出发

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你的图我由于网络原因没看到，不过看你的描述也不用看图了
1.套筒的间隙问题。应该是采用大一两毫米的方式。为什么呢？给了这种没公差的尺寸，加工的时候这个直径随便车出来就可以，不用保证粗糙度和精度，加工效率高，如果你给个公差，意味着轴上也要有公差，加工时为了保证公差，效率自然也低了。至于你说的图纸上是在同一条直线上的事，比例比较大的时候，单边0.5mm，怎么可能区分开呢……
2.毛毡圈的作用是用来密封的，与套筒有相对摩擦也正常；
3.这种标注方法没见到过。你说是部分编号前带有B，根据我的猜测，应该是这些对应的零部件有过升级变更
赞一下 回复此楼
潜龙 勿用
3楼2015-04-11 09:48:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

山河-0109

木虫 (小有名气)
B应该是标准件吧，前面的两项同意楼上的说法

[ 发自小木虫客户端 ]
赞一下 回复此楼
4楼2015-04-11 16:58:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

9865671739

木虫 (著名写手)
有字母B的应该是标准间了，你看看图上这些引线的所指就明白了。

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2015-04-12 11:05:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

有恒75

铁虫 (小有名气)
1、套筒是靠两端压紧的，实现轴向定位，间隙的大小关系不大，设计的时候不能太大，要不如果装偏了在转动的时候有惯性力。
2、毛毡是软的，就是靠挤死在套筒的表现上，防止两端的液体气体及杂质流通，用一段时间后被侵油就要更换。
3、对明细表的标注，可以把所有的零件统一标注，还有就是把标准件和自制零件分开标注。B就是表示标准件，方便统计。
赞一下 回复此楼
6楼2015-04-12 16:39:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吁嗟乎

木虫 (初入文坛)
1.套筒的作用，楼上几位前辈都讲的很清楚了。至于间隙，一般取1-2mm。实际加工的时候，如果用的是一个间隙配合，那么工人在加工的时候要多花心思注意尺寸，加工后还要关注是否能够实现间隙配合，相对耗精力。（一线的操作工是最不喜欢看到公差的，他们喜欢的就是简单的图纸）如果直接差一个毫米，工人加工的时候就不用考虑太多，因为即使加工后实际差了几十个丝，也是能够实现装配和间隙配合的。另外，大多数图纸在表达的时候，装配图的重点在于表达装配关系，指导人们进行装配的。在这种配合上为了画图快速简便，一般都简单的画成一条直线，这并不影响人们理解装配。况且，装配图的比例较大，一两个毫米的间隙，实际画出来也是看不到的。当然，如果是在学校里面，安装理论的要求，确实是要画出来的。所以啊，为了从老师那里拿到分数，我建议还是老老实实画出来吧
2.毛毡圈的作用是密封，如果它与套筒有间隙，那怎么密封呢？另外，毛毡圈是易耗品，用完了可以换的。
3.为什么有字母B？这个其实也说不清楚，如果是旧国标，那么你可以去查一查。如果不是，那就只能去问画图者自己了~
赞一下 回复此楼
7楼2015-04-12 17:17:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

笔走偏锋

铜虫 (小有名气)
引用回帖:
7楼: Originally posted by 吁嗟乎 at 2015-04-12 17:17:36
1.套筒的作用，楼上几位前辈都讲的很清楚了。至于间隙，一般取1-2mm。实际加工的时候，如果用的是一个间隙配合，那么工人在加工的时候要多花心思注意尺寸，加工后还要关注是否能够实现间隙配合，相对耗精力。（一线 ...

谢谢！！
回复此楼
8楼2015-04-12 18:21:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)
引用回帖:
7楼: Originally posted by 吁嗟乎 at 2015-04-12 17:17:36
1.套筒的作用，楼上几位前辈都讲的很清楚了。至于间隙，一般取1-2mm。实际加工的时候，如果用的是一个间隙配合，那么工人在加工的时候要多花心思注意尺寸，加工后还要关注是否能够实现间隙配合，相对耗精力。（一线 ...

1.事实上。。。人家做机加工的人拿到图纸
根本是不会知道你的东西用在哪里。。。更何况是何种配合。。。
他们也不高兴知道这么多。。。。
他们要做的仅仅是按图施工。。。。

还有。。。不标注公差不代表你这里就没公差。。。。
不代表你可以随心所欲。。。
还是需要按照未注公差标准进行加工。。。

2.事实上。。毛毡是无法达到密封作用的。。。
他的用处就是吸收渗漏出来的少量机油。。。

试想一下。。。如果是大量机油泄露出来。。。你的毛毡还能用嘛？
如果想做密封的话就需要用橡胶圈了。。。
该处用橡胶圈不妥。。。
因此他在结构上已经加了个垫圈来防止大泄露。。。
再用毛毡吸收小泄露。。。
赞一下 回复此楼
9楼2015-04-12 19:59:11
