应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 复合材料 » 制备成型 » 无机填料填充PA66，无法正常牵引造粒？
汕头大学海洋科学接受调剂
131/2返回列表12下一页
查看: 1779  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

WSaven

新虫 (初入文坛)

[求助] 无机填料填充PA66，无法正常牵引造粒？ 已有4人参与

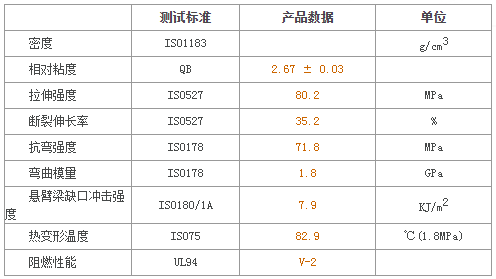

各位大牛好，我做的是无机矿物填料硅灰石填充尼龙66制备复合材料，主要是在保证基本性能情况下降低成本，不过最近几次做实验都没有成功，我用的是神马集团的PA66 EPR27 这个牌号（具体参数见下图），注塑级，貌似PA66是不是基本都是注塑级，无机填料在和PA66混合前也用KH560进行了处理，PA66干燥时间为80℃下5小时，无机填料硅灰石干燥时间为110℃下2小时，偶联剂的处理方法是和无水乙醇按照体积比1:5，之后改性的硅灰石再110℃下干燥2小时，之后把PA66、改性硅灰石和其他助剂混合放入到挤出机，挤出造粒、但挤出的样条基本无法牵条，不用牵引就流下来了，全跟丝一样的，挤出机用的是34的螺杆，机筒各个段温度：260℃、270℃、280℃、280℃、280℃、280℃和260℃，主机螺杆转速为50r/min，喂料速度为50r/min，大家有没有遇到过类似的情况。。。是不是我的PA66料有问题，还是工艺温度、螺杆转速或干燥的问题？比较急，希望大家帮忙解决下，谢谢。

无机填料填充PA66，无法正常牵引造粒？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
学术，一生的遗憾。
1楼 2015-04-02 11:37:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

xia_hou

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
注意以下几点：1. PA66的干燥温度太低，一般在110-120度干燥4-8小时；
2.矿物表面一般含有可以脱水的羟基，建议干燥温度升高、时间延长。
3. PA66 EPR27本身粘度较低，所以加工温度可以略微降低，你目前的各区温度均降低10度没问题；

最后： PA66本来粘度就低，模头出来像水一样稀再正常不过了；你必须快速过水牵条切粒（你这对于专业的工艺员根本不是问题），新手就要多动手练习。
赞一下(3人) 回复此楼
2楼2015-04-03 09:42:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

namichong999

木虫 (小有名气)

【答案】应助回帖

尼龙粘度是对热比剪切更敏感。所以超过一定的温度就像水一样，粘度很低了。看了下你的设置参数，建议从以下两个方面调整：
一、降低下温度。同意二楼观点，降低10度问题不大。注意机头温度别太低，防止堵塞口模。万一堵了也不用慌，拆下来加热烤化就可以了。
二、可以提高喂料量。走的料多，料升温需要时间，可以降低料的实际温度。毕竟你才开始做这个，而且是学校实验，担心喂料多浪费很正常。但是有时候越担心浪费越浪费。
    另外，关于配方的问题不便于和你讲太多，你慢慢找规律吧。祝你好运。
赞一下(2人) 回复此楼
9楼2015-05-09 13:46:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南京的李工

禁言 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★
WSaven(fanshuqi代发): 金币+5, 感谢应助 2015-04-09 21:27:00
引用回帖:
5楼: Originally posted by WSaven at 2015-04-07 19:47:45
您的意思是？小分子助剂指的是...

小分子助剂:
1无机填料硅灰石内有杂质
2偶联剂是小分子
3无水乙醇 和水不少干燥完全。也是小分子。
4干燥时部分尼龙已经开始降解成小分子
另：
小的挤出机，间隙小，开机后马上降温到260左右就可以了，内部更热，不必担心不熔。
赞一下(1人) 回复此楼
6楼2015-04-07 20:12:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WSaven

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 南京的李工 at 2015-04-07 20:12:32
小分子助剂:
1无机填料硅灰石内有杂质
2偶联剂是小分子
3无水乙醇 和水不少干燥完全。也是小分子。
4干燥时部分尼龙已经开始降解成小分子
另：
小的挤出机，间隙小，开机后马上降温到260左右就可以了，内部更 ...

EPR27这种料可以进行挤出吧，这种料是不是挤出后流动性就这么好，跟水一样，有什么措施可以补救吗？主要是为了能造粒，还是料本身的问题？麻烦了
赞一下(1人) 回复此楼
学术，一生的遗憾。
7楼2015-04-07 21:49:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

龙-樱

木虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by WSaven at 2015-04-04 00:11:34
蟹蟹您，我还有几个问题，1、我试过PA66 EPR27在110摄氏度下干燥5小时，发黄，可能温度过高了，所以尝试80摄氏度。2、挤出的物质很脆，不知道是不是填料填充量的问题。3、这种料应该能挤出吧，我是看了好多篇文献都 ...

1、80~90℃干燥8小时，水分基本可以达到1200ppm以下，可以做注塑料或者挤出料用，温度不建议太高，会氧化发黄，影响外观。
2、EPR27属于中粘尼龙，和华峰EP158这些基料一样，做这个基料是没有问题的。
3、你的无机物加入量是多少，表面改性用KH560是为无机物接枝了什么基团，确定能与尼龙66活性反应么。
4、270/280的温度段比较合适，因为EPR27熔点大概就是262。
赞一下(1人) 回复此楼
10楼2015-05-12 14:45:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

WSaven

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by xia_hou at 2015-04-03 09:42:56
注意以下几点：1. PA66的干燥温度太低，一般在110-120度干燥4-8小时；
2.矿物表面一般含有可以脱水的羟基，建议干燥温度升高、时间延长。
3. PA66 EPR27本身粘度较低，所以加工温度可以略微降低，你目前的各区温度 ...

蟹蟹您，我还有几个问题，1、我试过PA66 EPR27在110摄氏度下干燥5小时，发黄，可能温度过高了，所以尝试80摄氏度。2、挤出的物质很脆，不知道是不是填料填充量的问题。3、这种料应该能挤出吧，我是看了好多篇文献都使用了才买的，结果我们老师怀疑是我买的料的问题，可吓死我了。4、对螺杆和加料速度有什么要求吗？我用的是34的挤出机，麻烦了，谢谢您！

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
学术，一生的遗憾。
3楼2015-04-04 00:11:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南京的李工

禁言 (文坛精英)

【答案】应助回帖

尼龙容易降解，对小分子助剂对尼龙破坏更严重哦。
赞一下 回复此楼
4楼2015-04-07 13:00:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WSaven

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 南京的李工 at 2015-04-07 13:00:20
尼龙容易降解，对小分子助剂对尼龙破坏更严重哦。

您的意思是？小分子助剂指的是
赞一下 回复此楼
学术，一生的遗憾。
5楼2015-04-07 19:47:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WSaven

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 南京的李工 at 2015-04-07 20:12:32
小分子助剂:
1无机填料硅灰石内有杂质
2偶联剂是小分子
3无水乙醇 和水不少干燥完全。也是小分子。
4干燥时部分尼龙已经开始降解成小分子
另：
小的挤出机，间隙小，开机后马上降温到260左右就可以了，内部更 ...

EPR27这种料可以进行挤出吧，这种料是不是挤出后流动性就这么好，跟水一样，有什么措施可以补救吗？主要是为了能造粒，还是料本身的问题？麻烦了
赞一下 回复此楼
学术，一生的遗憾。
8楼2015-04-10 15:41:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 WSaven 的主题更新
131/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 材料299专硕求调剂 +13 +21 2026-04-09 13/650 2026-04-13 14:16 by 张zhihao
[考研] 一志愿085802 323分求调剂 +13 drizzle_9 2026-04-12 14/700 2026-04-13 10:26 by Faiz5552
[考研] 291分调剂 +5 上岸小莹加油 2026-04-09 6/300 2026-04-11 21:06 by 逆水乘风
[考研] 086003调剂求助 +21 苏弋万 2026-04-09 22/1100 2026-04-11 20:25 by dongdian1
[考研] 求调剂 +11 翩翩一书生 2026-04-09 11/550 2026-04-11 19:57 by 逆水乘风
[考研] 调剂 +5 文道星台 2026-04-11 5/250 2026-04-11 15:01 by 凯凯要变帅
[考研] 求调剂 +10 璃茉一定上岸 2026-04-10 10/500 2026-04-11 13:31 by 1005715100
[考研] 346，工科求调剂 +3 moser233 2026-04-09 3/150 2026-04-11 10:04 by zhq0425
[考研] 求调剂 +13 雪逢冬 2026-04-10 13/650 2026-04-11 09:58 by 猪会飞
[考研] 本科211 工科085400 280分求调剂 可跨专业 +11 LZH（等待调剂中 2026-04-10 11/550 2026-04-11 08:39 by zhq0425
[考研] 263能源动力专硕求调剂 +3 加大号饭盒袋 2026-04-10 3/150 2026-04-10 22:23 by 286640313
[考研] 284求调剂 +9 让我上岸吧阿西 2026-04-09 11/550 2026-04-10 19:18 by 靖jing
[考研] 287求调剂 +15 Fnhc 2026-04-07 21/1050 2026-04-10 19:09 by chemisry
[考研] 初试261 +3 Asht少 2026-04-10 6/300 2026-04-10 16:38 by Asht少
[考研] 085601初试330分找调剂 +10 流心奶黄包l 2026-04-09 10/500 2026-04-10 08:14 by Sammy2
[考研] 化学工程与技术专业一志愿哈工程 291分B区 国家级大创负责人 有一作论文 +13 Emmy~ 2026-04-09 13/650 2026-04-09 14:47 by only周
[考研] 349学科化学045106求调剂，化学类都可以 +8 保好懂懂 2026-04-08 8/400 2026-04-09 14:03 by xulei3024
[考研] 0860004 求调剂 309分 +6 Yin DY 2026-04-09 6/300 2026-04-09 10:19 by 啊李999
[考研] 一志愿211，化学学硕，310分，本科重点双非，求调剂 +10 努力奋斗112 2026-04-07 10/500 2026-04-08 15:01 by screening
[考研] 11408 325分 +3 jgtxuxgkx 2026-04-07 3/150 2026-04-07 23:10 by lbsjt
信息提示
关闭
请填处理意见
关闭
