[求助] ADAMS中无法生成运动轨迹已有1人参与

如题，ADAMS2012中无法生成运动轨迹是怎么回事？


回复此楼

» 猜你喜欢

deform环件轧制已经有0人回复
寻找论文指导老师已经有6人回复
金属材料论文润色/翻译怎么收费? 已经有187人回复
请大家帮忙看下，这样的审稿状态是否凶多吉少？已经有12人回复
南方科技大学机械与能源工程系-邓辉研究员招收2026级博士生已经有0人回复
南方科技大学机械与能源工程系-邓辉研究员招收2026级博士生已经有0人回复
南方科技大学机械与能源工程系-邓辉研究员招收2026级博士生已经有0人回复
2025-2026国产空气检漏仪/气密测漏仪/气密性测试仪推荐生产厂家已经有0人回复
2026英国女王大学机械学院电池储能CSC全奖博士招聘已经有8人回复
2026英国女王大学机械学院电池储能CSC全奖博士招聘已经有0人回复

» 本主题相关价值贴推荐，对您同样有帮助:

fluent里创建如何很多个点已经有6人回复
ADAMS中怎么在一个坐标系中生成某一点的轨迹曲线？注意了啊，是在坐标系中已经有3人回复
Adams中一点的轨迹如何在一坐标平面（如XY平面）里生成已经有6人回复
请问如何用Matlab画工作空间的轮廓图已经有10人回复
仿真构建某点的轨迹用solidworks 好还是Adams 已经有19人回复

1楼2015-04-02 11:26:13

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

caohuwen1986

新虫 (初入文坛)

应助: 1 (幼儿园)
金币: 3.5
帖子: 1
在线: 38分钟
虫号: 3741385
注册: 2015-03-16
专业: 制造系统与自动化

【答案】应助回帖

感谢参与，应助指数 +1

first 完成一次solution。必须要先求解才能显示轨迹。

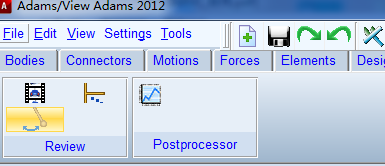

然后点击review中的trace生产运动轨迹。trace需要选择两个要素。第一个是选择需要查看轨迹的marker或者point。第二是选择在哪个part上显示轨迹，一般而言，选择ground。

没有显示轨迹的话，一般两种情况，没有进行求解，或者是选择完需要查看轨迹的marker之后没有点选显示轨迹的part或者选择的part与运动轨迹完全不相关，无法显示。

赞一下

回复此楼

2楼2015-04-03 11:11:35

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

金马隐帝

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 4.5
散金: 5
帖子: 8
在线: 1.7小时
虫号: 3458487
注册: 2014-10-07
专业: 机械结构强度学

引用回帖:

2楼: Originally posted by caohuwen1986 at 2015-04-03 11:11:35
first 完成一次solution。必须要先求解才能显示轨迹。
然后点击review中的trace生产运动轨迹。trace需要选择两个要素。第一个是选择需要查看轨迹的marker或者point。第二是选择在哪个part上显示轨迹，一般而言，选 ...

那应该在review中点击trace会弹出对话框进行marker以及part的设置吧，可是我点击了trace就没有反应，不弹出对话框。在后处理中点选trace然后指定marker，但是不显示轨迹

赞一下

回复此楼

3楼2015-04-04 10:57:00
