[交流] Adams中一点的轨迹如何在一坐标平面（如XY平面）里生成 已有4人参与

求助高手！！Adams中一点的轨迹如何在一坐标平面（如XY平面）里生成，小弟不胜感激！！
Adams中一点的轨迹如何在一坐标平面（如XY平面）里生成

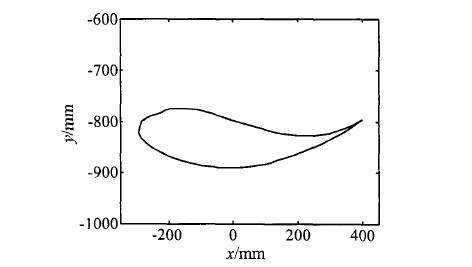

比如这是我们需要在adams中得到的轨迹曲线（都含有x y 坐标值）.jpg


Adams中一点的轨迹如何在一坐标平面（如XY平面）里生成-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-06-01 21:32:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shimgmg

禁虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
2楼2013-06-01 21:46:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cal36

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shimgmg at 2013-06-01 21:46:15

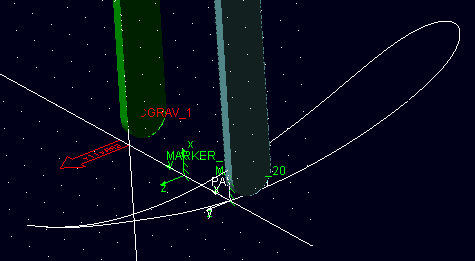

simulation----review----creat trace spline----选择仿真的部件再选择大地就出来了，这里关键就是要选择大地

这个可以得到轨迹曲线，但得不到在平面XY当中去，想知道怎么才能将这轨迹曲线在XY坐标中得出？？求指教。。
赞一下 回复此楼
3楼2013-06-02 09:51:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shimgmg

禁虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
4楼2013-06-02 12:21:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mypower123

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主，我想看看您那曲线在adams里的代码。谢谢楼主了。
赞一下 回复此楼
5楼2013-07-06 16:04:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LFH2012

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by shimgmg at 2013-06-02 12:21:16
这个你试试把轨迹曲线的点选择出来，然后根据这些点绘制曲线，这个可以在excel，matlab以及adams 后处理中应该可以...

不对
回复此楼
交流qq740023955
6楼2013-07-23 22:36:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青草墨澜

木虫 (初入文坛)

懒虫
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
选择那个marker点，右键选择measure，可以分别测他的x,y,z坐标随时间的变化，后处理界面导出这些点的坐标，有了坐标想怎么弄怎么弄
赞一下(2人) 回复此楼
7楼2014-05-28 10:46:20
