[求助] 燃料电池电流阻抗谱分析 已有2人参与

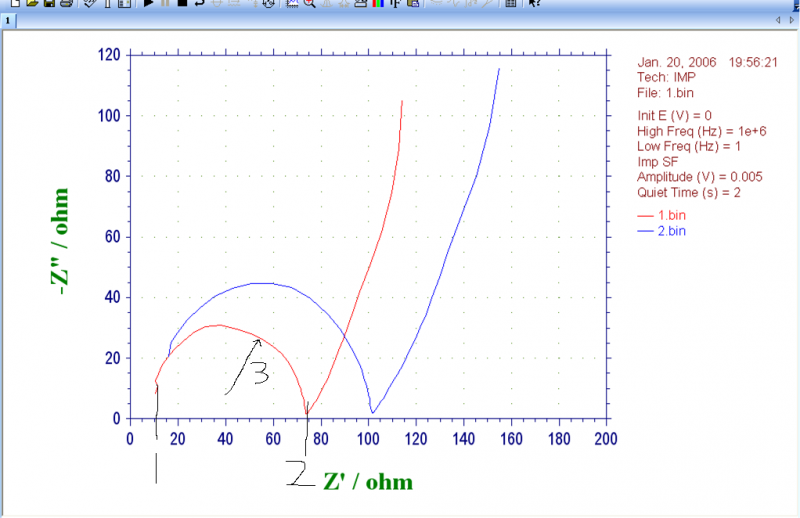

在图1中是两种不同燃料电池阴极催化剂的比较,请问圆弧与实轴的交点1,2各代表什么?半径3有代表什么?

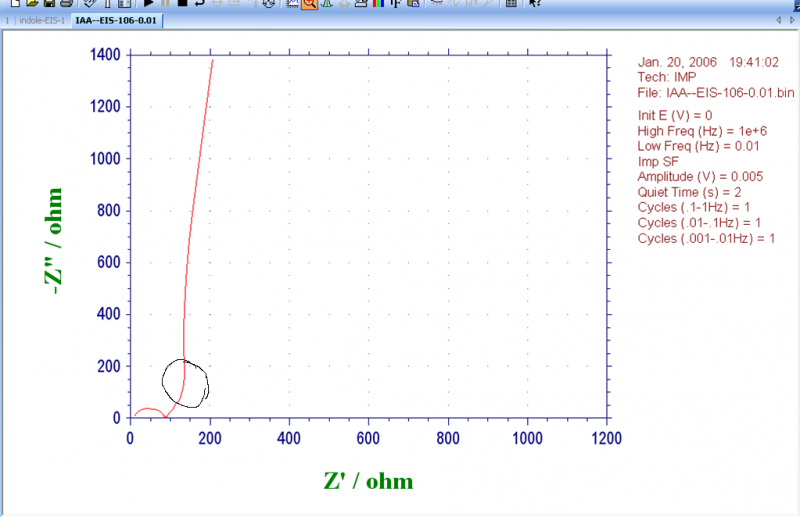

在图2中,在低频区直线部分为什么会有些许的弯曲,如图1中就没有这种。

     现在需要补数据,急需解答,电化学阻抗谱的书看过,但还是不明白,谢谢各位

燃料电池电流阻抗谱分析


燃料电池电流阻抗谱分析-1
回复此楼

» 收录本帖的淘帖专辑推荐

电化学 燃料电池

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

优秀是一种习惯
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美丽瞬间

金虫 (正式写手)

求大神们赐教啊
优秀是一种习惯
2楼2015-04-01 11:36:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美丽瞬间

金虫 (正式写手)

为什么没有人来回答?
优秀是一种习惯
3楼2015-04-03 09:42:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenlongwl

金虫 (小有名气)

【答案】应助回帖

1是应该是导线和电解质的电阻。2 应该是1加上阴极的静态信息。。。半径那??那是一个真的圆弧?

[ 发自小木虫客户端 ]
4楼2015-04-07 23:24:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

江湖大盗jj

铜虫 (初入文坛)

【答案】应助回帖

1代表溶液电阻,2代表溶液电阻加电荷转移电阻,半径表示电荷转移电阻的二分之一大小
弯曲代表电极表面的不均匀性或者多孔,
5楼2017-09-14 11:07:47
