[交流] 从CV曲线得到电容的计算问题 已有3人参与

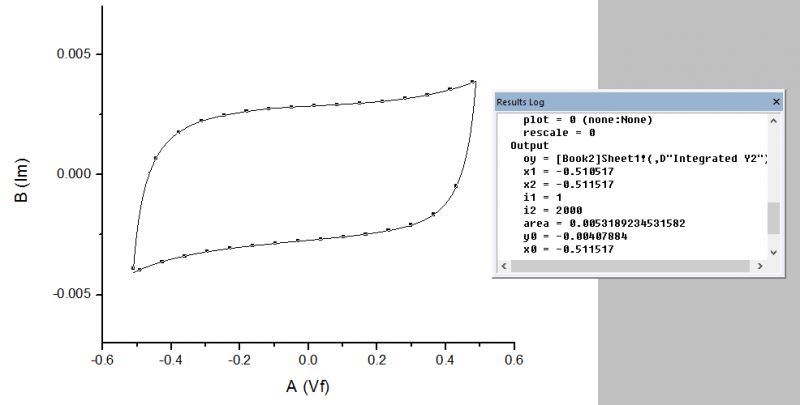

RT, 以下是我计算电容的公式C=(∫IdV)/(2∙M∙∆V∙Scan rate),还有实验得到的CV图,想问问我这么算对吗?用Origin算积分面积,就是mathematics 里面的integral,取absolute area,我感觉我的积分面积很小,area = 0.0053189234531582,感觉有问题但是又不知道是什么

从CV曲线得到电容的计算问题
回复此楼

» 收录本帖的淘帖专辑推荐

supercapacitor Supercapcitor

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

左逍右遥

金虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
楼主你的扫速是多少,可以自己估算一下,根据你的CV,可以按照0.0025mA电流放电,时间是△V/scan rate,假设为60s,(0.0025*60)/△V*m,就是克电容,可以和积分面积比较一下,以免你算错。
2楼2015-03-23 21:31:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夕阳天使新

金虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
一:面积大小不重要,比电容还要除以质量,有可能你的活性质量也特别小;二:积分的时候,电流单位用A或A/g(此时公式中不再除以质量),电压用V,检查下你的单位是否正确
3楼2015-03-25 08:27:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

牧野草原泮

银虫 (初入文坛)


小木虫: 金币+0.5, 给个红包,谢谢回帖
你好,你这个CV曲线积分问题最后怎么解决了啊?多谢~
Enjoy Today!
4楼2015-10-14 15:27:19
