beam188单元求助 已有2人参与
|
| 求助，想用beam188单元代替螺栓连接，还用的着创建螺栓实体吗？如果不用，定义了梁单元后，怎么生成梁实体呢？第一次用，理解不了，望各位赐教，谢谢！ |
回复此楼» 收录本帖的淘帖专辑推荐
 11245 |
» 猜你喜欢
一志愿双一流机械285分求调剂
已经有5人回复
-
一志愿：西北大学，英一数一408-284分求调剂
已经有4人回复
-
291求调剂
已经有5人回复
-
求调剂
已经有3人回复
-
化学0703 调剂 306分 一志愿211
已经有5人回复
-
275求调剂
已经有16人回复
-
调剂310
已经有11人回复
-
300求调剂，材料科学英一数二
已经有9人回复
-
296求调剂
已经有3人回复
-
一志愿南昌大学324求调剂
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 在ANSYS中怎样选择面上的全部节点？
已经有5人回复
- ansys做模态分析时遇到的几个问题，请高手指教
已经有7人回复
- ansys梁单元轴应力怎么提取？？？？？？
已经有6人回复
- ANSYS中BEAM188和189怎么定义实常数
已经有7人回复
- Ansys带剪切变形的经典梁单元，怎么设置剪切常数？？？？
已经有4人回复
- 求助！！！ANSYS带质量的模态分析。
已经有4人回复
- 小女子跪求ANSYS高手看命令，只求顺利毕业
已经有11人回复
- 底座钢结构分析 死活算不出来 求助啊
已经有10人回复
- 壳单元如何设置厚度的增加方向
已经有8人回复
- 下面一段命令流哪里有错误，谢谢
已经有6人回复
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
2楼2015-03-21 09:24:31
benladen
木虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 2241.2
- 散金: 16
- 红花: 1
- 帖子: 159
- 在线: 107.9小时
- 虫号: 2697743
- 注册: 2013-10-04
- 性别: GG
- 专业: 机构学与机器人
3楼2015-03-21 10:24:21
benladen
木虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 2241.2
- 散金: 16
- 红花: 1
- 帖子: 159
- 在线: 107.9小时
- 虫号: 2697743
- 注册: 2013-10-04
- 性别: GG
- 专业: 机构学与机器人
4楼2015-03-21 11:19:51
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
5楼2015-03-22 10:08:25
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
6楼2015-03-22 10:21:46
benladen
木虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 2241.2
- 散金: 16
- 红花: 1
- 帖子: 159
- 在线: 107.9小时
- 虫号: 2697743
- 注册: 2013-10-04
- 性别: GG
- 专业: 机构学与机器人
7楼2015-03-22 13:56:40
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
8楼2015-03-23 08:10:09
benladen
木虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 2241.2
- 散金: 16
- 红花: 1
- 帖子: 159
- 在线: 107.9小时
- 虫号: 2697743
- 注册: 2013-10-04
- 性别: GG
- 专业: 机构学与机器人
|

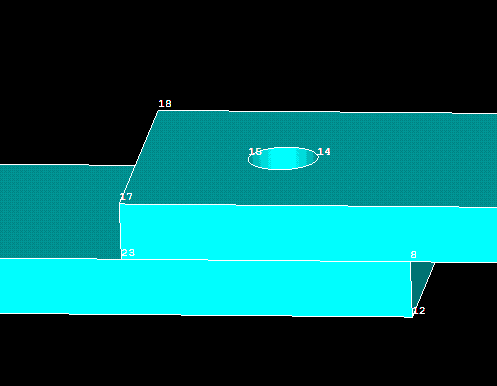

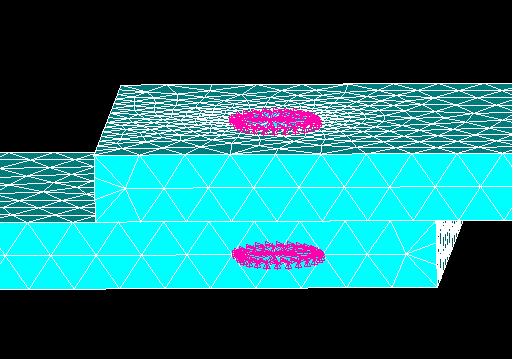

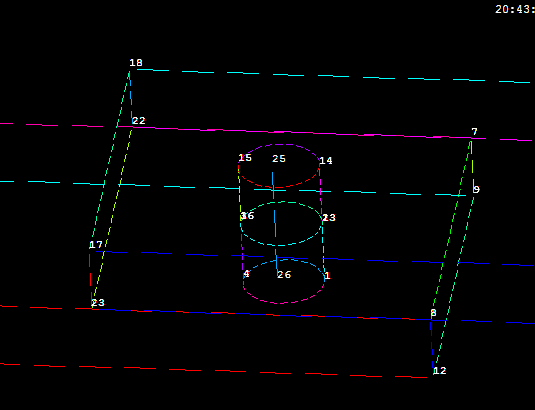

如图一，我想用螺钉将上下两块板连接起来，并可以承受一定压力;具体操作步骤： （1）定义单元、材料属性以及划分上下板网格之后，在上下板的孔中心分别创建一个关键点，然后在关键点重合的位置创建两个节点，之后以两个节点创建一条直线（如图二），并准备以这条直线代替螺钉 （2）定义beam188的截面属性，将单元beam188的属性赋给创建的直线，并对其进行自由网格划分 （3）对直线两端点分别与上下孔周边节点进行力与力矩的耦合 （4）施加边界条件并求解 结果，求解总是报错 我想问，步骤（1）中我不会在孔中心处直接创建节点，只能先创建关键点，然后以关键点创建节点，接着才能创建直线，报错是不是和这个有关系啊，具体该怎么操作？  图三  图二  图一 |
