这张图是怎么作出来的？已有5人参与
|
||
|

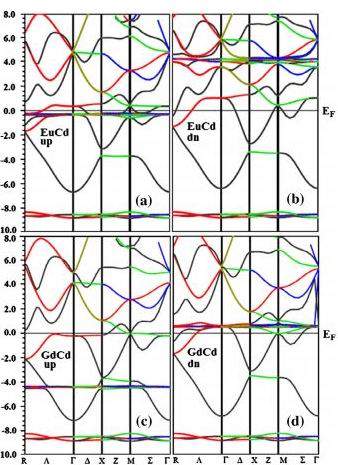

下面这张图是一篇文献里 作者用FP-LAPW方法计算并画出的能带结构图，感觉很漂亮，而且用了不同的颜色。 平时我们是用MS计算的，导出数据画的图都是黑白的， 请问这个图是用什么软件画的彩色的？不同的带又是以什么为依据区分 画出不同的颜色的？  截图00.jpg |
回复此楼» 猜你喜欢
到新单位后，换了新的研究方向，没有团队，持续积累2区以上论文，能申请到面上吗
已经有13人回复
-
博士申请都是内定的吗？
已经有6人回复
-
之前让一硕士生水了7个发明专利，现在这7个获批发明专利的维护费可从哪儿支出哈？
已经有5人回复
-
博士读完未来一定会好吗
已经有29人回复
-
投稿精细化工
已经有4人回复
-
高职单位投计算机相关的北核或SCI四区期刊推荐，求支招！
已经有4人回复
-
导师想让我从独立一作变成了共一第一
已经有9人回复
-
读博
已经有4人回复
-
JMPT 期刊投稿流程
已经有4人回复
-
心脉受损
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
求助！！这种图如何做
已经有4人回复- 这张附图下面的图标 “2cm”,怎么做出来的？ 请教高手指点
已经有7人回复
- 请教下这张图用什么作图软件画比较清晰
已经有7人回复
- 这种图是怎么画的？用origin吗？
已经有4人回复
- 这种粒径分布图是怎么画出来的
已经有32人回复
- 文献中的漂亮插图都是用什么工具画出来的？
已经有23人回复
- 我想用abaqus做出来这张图，请问怎么加边界条件啊
已经有5人回复
- 这个图是用什么软件画出来的啊
已经有7人回复
- 请问大家知道这个图是怎么画出来的吗？
已经有17人回复
- 红外图谱做出来了怎么描述
已经有13人回复
- 这种一个图中多条重叠曲线的图如何用origin作出？
已经有6人回复
- 大神们，看一下这个图是用什么软件画的？
已经有16人回复
- 怎么用SRIM 2006画下面这张图
已经有16人回复
- 下面的图是怎么做出来的
已经有4人回复
- 一个图包含若干个子图，应做成一张图上传还是把子图分别上传
已经有22人回复
- 在arcgis里面，这种图怎么画啊？
已经有11人回复
- origin作图：如何把三个变量做在一张图中
已经有22人回复
- 请问这种图一般是怎么画出来的？
已经有17人回复
- 大家看看这个中图分类号是怎么出来的？
已经有4人回复
- 怎么在一张谱图中画出三个物质的核磁图来？还有怎么利用核磁数据确定物质？谢谢
已经有17人回复
- 这个图是用哪个软件做出来的
已经有4人回复
- 讨论，这么好看的图，怎么画出来的啊
已经有46人回复
magicmonk
至尊木虫 (著名写手)
- 应助: 172 (高中生)
- 金币: 11451.3
- 红花: 24
- 帖子: 1124
- 在线: 3108.8小时
- 虫号: 1191315
- 注册: 2011-01-17
- 专业: 理论和计算化学
5楼2015-03-17 09:09:19
★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
franch: 金币+2, 谢谢回帖交流。。。。 2015-03-16 22:09:07
lif0401: 金币+5, 请问用origin的话，怎么分辨出每条能带的值高低，并且用颜色对不同的能带区分出来？？ 2015-03-20 10:30:26
感谢参与，应助指数 +1
franch: 金币+2, 谢谢回帖交流。。。。 2015-03-16 22:09:07
lif0401: 金币+5, 请问用origin的话，怎么分辨出每条能带的值高低，并且用颜色对不同的能带区分出来？？ 2015-03-20 10:30:26
|
本帖内容被屏蔽 |
2楼2015-03-16 07:53:15
stractor
金虫 (著名写手)
- 1ST强帖: 6
- 应助: 91 (初中生)
- 金币: 1487.6
- 散金: 666
- 红花: 30
- 沙发: 1
- 帖子: 2224
- 在线: 426.8小时
- 虫号: 394087
- 注册: 2007-06-06
- 专业: 半导体材料
3楼2015-03-16 11:52:42
y1ding
铁杆木虫 (著名写手)
- 1ST强帖: 1
- 应助: 61 (初中生)
- 贵宾: 0.33
- 金币: 5959.3
- 散金: 1
- 红花: 21
- 帖子: 1884
- 在线: 491.1小时
- 虫号: 142265
- 注册: 2005-12-21
- 专业: 凝聚态物性 II ：电子结构
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
franch: 金币+2, 谢谢回帖交流。。。。 2015-03-16 22:09:31
lif0401: 金币+50 2015-03-20 10:54:41
感谢参与，应助指数 +1
franch: 金币+2, 谢谢回帖交流。。。。 2015-03-16 22:09:31
lif0401: 金币+50 2015-03-20 10:54:41
|
这是Wien2k做的 Fat bands 颜色代表某个轨道的多少 abinit pwscf siesta都能做 vasp的也可以，但是要自己编程。 新手看pwscf吧 example05 https://github.com/maxhutch/quan ... /examples/example05 In addition to this, the example shows how to obtain fat bands (i.e., band structures "weighted" by the overlap with atomic wave functions) and thereby identify which bands have the largest content of, e.g., Fe 3d-character. A non-self consistent calculation is used to compute the band structure along a path in the Brillouin zone, followed by the calculation of the projections onto atomic orbitals (projwfc.x) and the band symmetry analysis (bands.x). The small utility plotband.x combines those data and produces band structure plots with an additional third column containing the weight on the selected wavefunction (or the sum, if more than one is specified). In this case, the projections onto the 10 atomic 3d wavefunctions of the two Fe are summed up. |
4楼2015-03-16 18:38:20
lif0401
木虫 (著名写手)
- 应助: 1 (幼儿园)
- 金币: 2125.5
- 散金: 373
- 红花: 6
- 帖子: 1298
- 在线: 145.6小时
- 虫号: 2002356
- 注册: 2012-09-15
- 性别: MM
- 专业: 热物性与热物理测试技术
6楼2015-03-20 10:50:05
lif0401
木虫 (著名写手)
- 应助: 1 (幼儿园)
- 金币: 2125.5
- 散金: 373
- 红花: 6
- 帖子: 1298
- 在线: 145.6小时
- 虫号: 2002356
- 注册: 2012-09-15
- 性别: MM
- 专业: 热物性与热物理测试技术
7楼2015-03-20 10:55:34
sasade
铁杆木虫 (著名写手)
- 应助: 18 (小学生)
- 金币: 12468.5
- 红花: 6
- 帖子: 1379
- 在线: 388.5小时
- 虫号: 262290
- 注册: 2006-06-25
- 性别: GG
- 专业: 法律
8楼2015-03-20 10:57:10
magicmonk
至尊木虫 (著名写手)
- 应助: 172 (高中生)
- 金币: 11451.3
- 红花: 24
- 帖子: 1124
- 在线: 3108.8小时
- 虫号: 1191315
- 注册: 2011-01-17
- 专业: 理论和计算化学
9楼2015-03-20 17:34:00
lif0401
木虫 (著名写手)
- 应助: 1 (幼儿园)
- 金币: 2125.5
- 散金: 373
- 红花: 6
- 帖子: 1298
- 在线: 145.6小时
- 虫号: 2002356
- 注册: 2012-09-15
- 性别: MM
- 专业: 热物性与热物理测试技术
10楼2015-04-17 10:00:28
