[求助]
如何测光电二极管的噪音功率频谱？
|

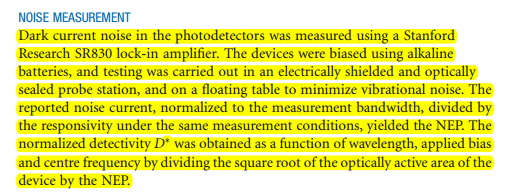

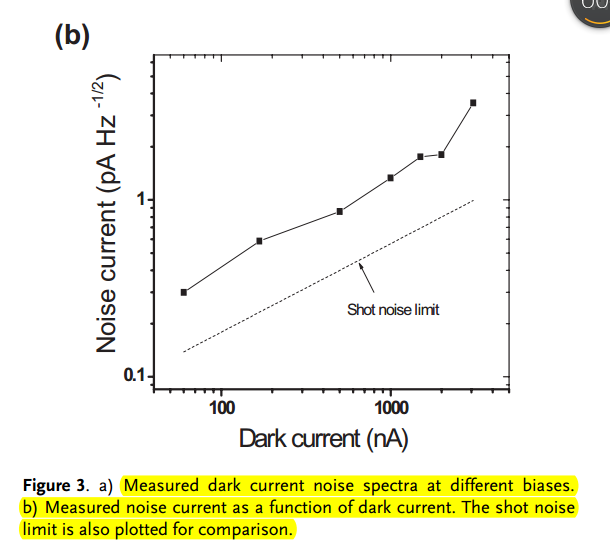

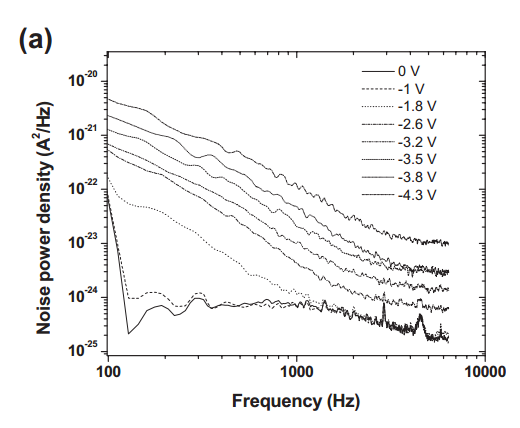

我想测一个光电二极管的噪音功率频谱，如附件所示。文献中只是简略的说到用一个锁相放大器就可以测得。要得到这张图，需在仪器上设置带宽△f，并不知道这个带宽的含义和如何设置。若随便选择一个带宽，测出的谱图的纵坐标是dB，跟文献的功率频谱的纵坐标但不一样。请问这个图该怎么得到？△f怎么设置以及纵坐标怎么从dB换算成文献中纵坐标单位？相关文献报道请见附件，关于噪音测试部分已高亮表示。 请懂行的朋友讲解一下，非常感谢 噪音功率频谱1.png  噪音功率频谱.png 实验过程：  实验过程.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : Noise_measurements_for_the_performance_analysis_of_infrared_photodetetctor.pdf
- 附件 2 : Plastic_Near-Infrared_Photodetectors_Utilizing_Low_Band_Gap_Polymer.pdf
- 附件 3 : Sensitive_solution-processed_visible-wavelength_photodetetctors.pdf
2015-03-15 14:59:16, 234.54 K
2015-03-15 14:59:17, 257.76 K
2015-03-15 14:59:18, 308.71 K
