版块导航: 正在加载中...

登录注册

应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

返回列表

nzw821

金虫 (初入文坛)

应助: 1 (幼儿园)
金币: 1844.5
散金: 100
帖子: 27
在线: 182.8小时
虫号: 2114995
注册: 2012-11-08
专业: 无机纳米化学

[求助] 重金悬赏BET图及PSD图分析？已有5人参与

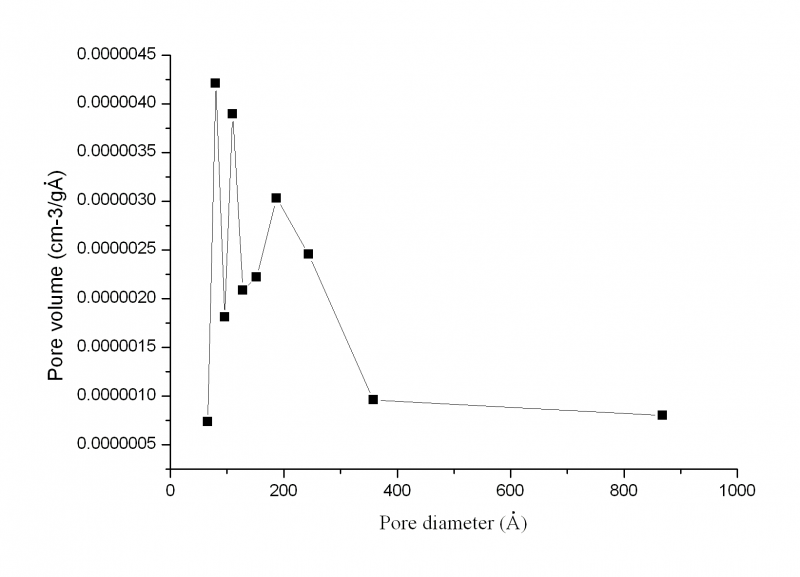

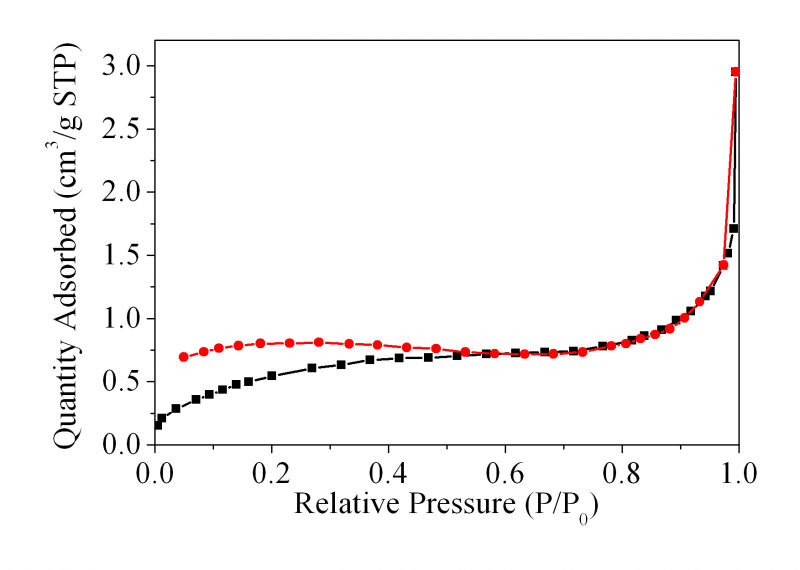

以下图是我用Tistar II 3020 M仪器得到的N2吸附-脱附曲线和孔径分布曲线，得到的BET Surface Area和 Langmuir Surface Area分布为 3.3927 m2/g和2.2244 m2/g。根据已有的曲线类型，我不确定到底我们测得的曲线是哪一类？但从孔径分布图中能否表明说明我们的材料是微孔的纳米材料。由于回复审稿时间有限，麻烦哪位知道的好心人能帮忙回复一下。谢谢！！！急用！！！由于急用，请能详细解释一下么？谢谢！！！



[ Last edited by liwentao2010 on 2015-3-15 at 09:21 ]

回复此楼

» 本帖@通知

@andyyyu @ecustliuchao @上官小仙 @guoxg701 @guozl @kinkilyou @readytogo @superleo8936 @zyhou

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

1楼 2015-03-13 17:02:31

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

yu_xuting

禁虫 (小有名气)

★ ★
感谢参与，应助指数 +1
liwentao2010: 金币+2, 谢谢回帖，辛苦 2015-03-15 09:21:27

本帖内容被屏蔽

2楼2015-03-14 00:14:13

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

xupan1990

新虫 (初入文坛)

应助: 3 (幼儿园)
金币: 72.3
帖子: 26
在线: 8.1小时
虫号: 2530288
注册: 2013-07-03

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
liwentao2010: 金币+2, 谢谢回帖，辛苦 2015-03-15 09:21:39

可以说你的材料比表面积如此之小，已在仪器和BET计算方法的误差之内了，为何要求其比表面积呢？另外，氮气吸附只在2-50nm之间的孔才能准确，是不能测微孔分布的，况且你的孔分布曲线也没有显示微孔分布而是10 nm以上的介孔分布。
说白了，我不太明白您做物理吸附的目的，是要获得样品的什么信息，对你的样品来说有无必要和意义。

个人意见，仅供参考!

赞一下

回复此楼

3楼2015-03-14 10:42:05

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

上官小仙

木虫 (著名写手)

前世今生

C-EPI: 2
应助: 291 (大学生)
贵宾: 0.038
金币: 4190.1
散金: 2000
红花: 94
帖子: 1334
在线: 187.1小时
虫号: 1730712
注册: 2012-04-01
性别: GG
专业: 电机与电器

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
liwentao2010: 金币+3, 谢谢小仙，辛苦，周末快乐 2015-03-15 10:20:40

图我这网速貌似没看到，不过通过你说的BET结果大小，可以判断几乎没有微孔，那就意味着你材料可不是微孔材料。这可能是有几方面造成：
1，材料确实没做好，本身没啥微孔，这个只能重做了
2，材料做测试前的高温脱气处理没做好，材料孔内的杂质未能除掉，导致测试时氮气分子无法进入孔内，进而得到的结果为没有微孔。加大脱附时间和脱附温度，微孔内的杂质一般要求温度高些，180度以上最好。时间3--5小时。
3，微孔孔径比较小，特别是孔口较小，氮气分子无法进入或者说进入量很少，导致微孔区（低压区）吸附量很低。这个是结构决定了，氮气四极具结构使得他最小能进入的孔径为0.35nm。这个你做个电镜，看下是否存在孔为好。

赞一下

回复此楼

虽然只有2字，作者的感情就被红果果的表现出来，由此可见作者的文采笔功，感情之热烈饱满，实在是不可多得的佳作
