| 查看: 1985 | 回复: 7 | |||
haochenqi123木虫 (小有名气)
|
[求助]
聚酯型聚氨酯乳液合成不能乳化 已有1人参与
|
|

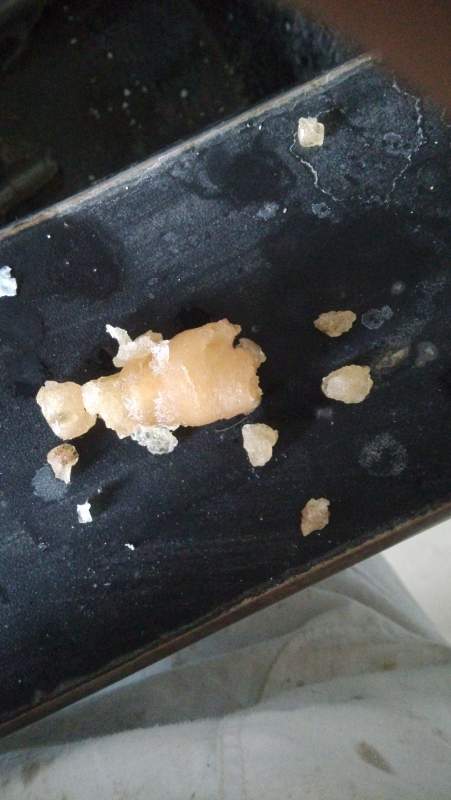

先上配方： 软段：自制含不饱和键的聚酯多元醇，羟值80，分子量1350； 硬段：2,4-TDI，与聚酯多元醇摩尔比2.8:1~3:1； 亲水单体：DMPA，占总预聚体质量6~7%； 扩链剂：乙二胺或一缩乙二醇，残余NCO的1~1.5倍。 反应温度65~80都试验过，每次都是在扩链阶段(70~80℃)突然搅不动，变成了弹性体一样的东西，如图。直到扩链阶段黏度并不大，并无添加溶剂助溶。乙二胺是溶于水边搅拌边扩链，但亲水单体中和后黏度突然变大，预聚体颜色变深然后加水就搅不动了，也无法分散了。一缩乙二醇扩链则是在中和前，在扩链过程中出现轻微包轴，然后加丙酮也无法溶解，最后就也形成类似弹性体的东西。 原料聚酯和DMPA都事先经过110℃，真空脱水处理，真空撤销后全程氮气保护。我已经不知道下一步该怎么做实验了，恳请各位大侠不吝赐教。  果冻状聚氨酯  未中和黏度尚可的聚氨酯  合成的聚氨酯弹性体.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 聚氨酯 |
» 猜你喜欢
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有6人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有6人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有3人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有3人回复
-
求教各位大神：2026教育部人文社科青年基金项目何时公示呀？
已经有7人回复
-
浙江师范大学是怎么坑我的
已经有6人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有3人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 聚酯型聚氨酯粘度降低问题
已经有27人回复
- 水性聚氨酯合成N，N-二甲基乙醇胺中和乳化问题
已经有8人回复
- 做聚氨酯预聚体怎么上升到理论的高度呢？
已经有11人回复
- 水性聚氨酯乳化 固含量不一定 怎么确定乳化终点
已经有3人回复
- 关于聚酯型聚氨酯微相分离的问题。
已经有4人回复
- 水性聚氨酯丙烯酸酯合成的进
已经有17人回复
- 聚酯型聚氨酯的预聚物与扩链
已经有9人回复
- 水性聚氨酯 相反转
已经有21人回复
- 超纤用聚氨酯和皮革用聚氨酯有什么区别
已经有6人回复
- 聚氨酯用聚酯二元醇的合成
已经有7人回复
- 聚酯型聚氨酯粘度降低问题
已经有25人回复
- 聚氨酯 鞋底原液用什么聚酯
已经有7人回复
- 聚酯型聚氨酯玻璃化转变温度
已经有3人回复
- 请教单组分聚氨酯和双组分聚氨酯的区别？
已经有4人回复
- 请教聚醚型聚氨酯和聚酯型聚氨酯的区别，哪种高温碳化后结构强度更高
已经有16人回复
- 聚酯型水性聚氨酯和聚醚型水性聚氨酯的应用有差别吗
已经有8人回复
- 如何知道一种聚氨酯薄膜是聚酯型的还是聚醚型的？
已经有21人回复
- 【求助】聚酯型聚氨酯
已经有13人回复
- 【交流】请教一下聚氨酯泡沫合成时所谓的凝胶时间、上升时间、乳化时间的问题
已经有8人回复
- 【求助】磺酸型水性聚氨酯的合成
已经有24人回复
- 【求助】水性聚氨酯怎么才能乳化的很好？
已经有25人回复
- 【求助】聚醚和聚酯型聚氨酯如何鉴别
已经有6人回复
- 【求助】请帮忙，推荐几种合成水性聚氨酯常用的聚酯多元醇。
已经有14人回复
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
haochenqi123: 金币+30, ★★★很有帮助, 璋㈣阿锛岃嚦浠婂?湁浣犲洖澶?浜嗘垜锛岀幇鍦ㄦ垜宸茬�?�?氬嚭�?ヤ簡銆備綘璇寸殑涔熸槸鍘熷洜锛屽鍏冮唶鐨勯吀鍊煎?婄緹鍊煎?囨槸瀹炴祴鐨勶紝澶辫触鍘熷洜涓昏�?灏辨槸棰勮?氫綋鍒嗗�?閲?杩囧ぇ锛屼篃灏辨槸鍩烘湰鏄�?濮婲CO/OH杩囧�?寮曡捣鐨勩�傞樆�?氬墏鏄姞杩囩殑锛屼�?鍔犲?氱殑绫讳技鍑?鑳讹紝鍔犱簡涔嬪?庡垯鏄?兘鍥犱负鍒嗗�?閲?杩囧ぇ琛ㄧ幇鏄脊鎬т綋銆傛�讳箣锛岃阿璋㈠暒銆� 2015-04-03 07:27:47
haochenqi123: 金币+30, ★★★很有帮助, 璋㈣阿锛岃嚦浠婂?湁浣犲洖澶?浜嗘垜锛岀幇鍦ㄦ垜宸茬�?�?氬嚭�?ヤ簡銆備綘璇寸殑涔熸槸鍘熷洜锛屽鍏冮唶鐨勯吀鍊煎?婄緹鍊煎?囨槸瀹炴祴鐨勶紝澶辫触鍘熷洜涓昏�?灏辨槸棰勮?氫綋鍒嗗�?閲?杩囧ぇ锛屼篃灏辨槸鍩烘湰鏄�?濮婲CO/OH杩囧�?寮曡捣鐨勩�傞樆�?氬墏鏄姞杩囩殑锛屼�?鍔犲?氱殑绫讳技鍑?鑳讹紝鍔犱簡涔嬪?庡垯鏄?兘鍥犱负鍒嗗�?閲?杩囧ぇ琛ㄧ幇鏄脊鎬т綋銆傛�讳箣锛岃阿璋㈠暒銆� 2015-04-03 07:27:47
|
两个可能原因： 1.你自制的聚酯多元醇的羟值是理论计算的还是实测的，理论计算有时候偏差会很大的。酸值有没有测。如果你的多元醇羟值不止80，会导致你预聚体分子量非常大； 2.你合成过程中加阻聚剂了没有，你的多元醇含双键，会自由基聚合的 |
2楼2015-04-02 13:50:00
haochenqi123
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 3458.8
- 红花: 2
- 帖子: 105
- 在线: 54小时
- 虫号: 1840760
- 注册: 2012-05-30
- 性别: GG
- 专业: 涂料
3楼2015-04-03 08:25:45
369491425
木虫 (正式写手)
- 应助: 3 (幼儿园)
- 金币: 5544.6
- 散金: 20
- 红花: 16
- 帖子: 827
- 在线: 148.7小时
- 虫号: 2128903
- 注册: 2012-11-15
- 性别: GG
- 专业: 高分子合成化学
4楼2015-04-04 23:47:27
坏坏爱dmq
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 130.5
- 帖子: 16
- 在线: 23.2小时
- 虫号: 3288560
- 注册: 2014-06-23
- 性别: MM
- 专业: 有机高分子功能材料
5楼2016-04-16 15:29:37
haochenqi123
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 3458.8
- 红花: 2
- 帖子: 105
- 在线: 54小时
- 虫号: 1840760
- 注册: 2012-05-30
- 性别: GG
- 专业: 涂料
|
我就是后来提高初始异腈酸酯/聚酯多元醇比值，让预聚体分子量偏低，粘度较低不至于分子量过大包轴引起不良反应。然后，在扩链乳化阶段再把分子量提上去就可以了。 发自小木虫Android客户端 |
6楼2016-04-17 06:58:42
坏坏爱dmq
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 130.5
- 帖子: 16
- 在线: 23.2小时
- 虫号: 3288560
- 注册: 2014-06-23
- 性别: MM
- 专业: 有机高分子功能材料
7楼2016-04-19 08:54:58
8楼2016-06-29 10:57:40
10
