| 查看: 1168 | 回复: 3 | ||
[求助]
XPS表征 已有1人参与
|
|

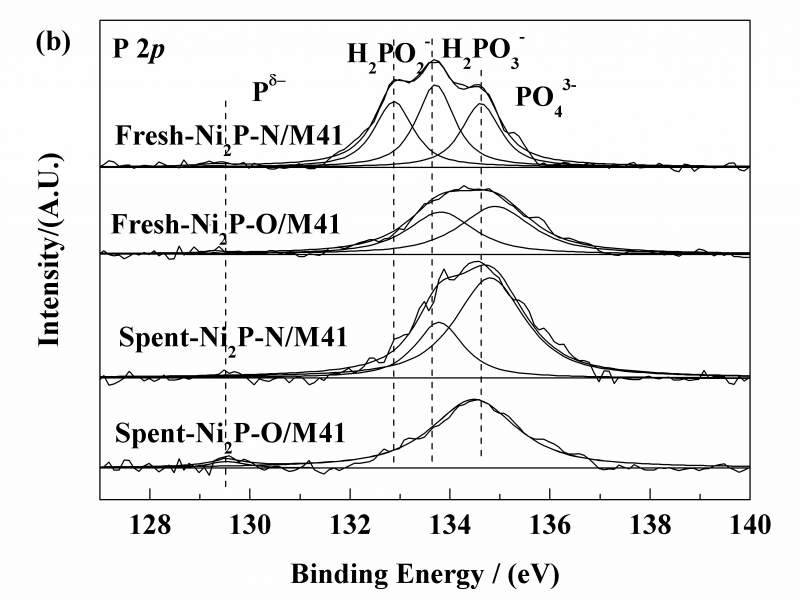

审稿中审稿人对我提出这样的意见a) That is, the main signals are the Ni 2p3/2 components, that in your case it is seen three components/bands (Nid+, Ni2+ and shake-up satellite), and therefore you should see other three bands associated to the main ones, which should be separated according to the data found in the literature and also maintaining a fixed area ratio. b) P 2p decomposition. I also see different FWHM of bands associated to the same species. The same FWHM should be used for all the spectra. The same decomposition used for Ni2PN/M41 should be employed for Ni2PO/M41 but with different ratios. It is obvious that different P species are present on the surface depending on the pretreatment employed. The decomposition should be redone. 请问审稿人的意思是什么啊？我哪里分的不好呢  Fig.5(a).jpg  Fig.5(b).jpg |
回复此楼» 猜你喜欢
材料/化学相关专业2026级学术/专业型硕士研究生
已经有19人回复
-
求催化作用基础第三版 （甄开吉) 课件
已经有3人回复
-
专业论文润色/翻译怎么收费?
已经有95人回复
-
26年材料/化学相关专业博士研究生招生 温州大学化学与材料工程学院(26年秋季入学)
已经有0人回复
-
求助电催化剂制备，怎么在碳布表面生长PdCo合金
已经有0人回复
-
求助电催化剂制备，怎么在碳布表面生长PdCo合金
已经有0人回复
-
304求调剂
已经有3人回复
-
上海华东理工大学机械与动力工程学院先进材料与制造研究组招聘公告
已经有0人回复
-
304求调剂
已经有3人回复
-
ANSYS 静态结构 多线性随动硬化 应变值怎么计算
已经有1人回复
【答案】应助回帖
感谢参与，应助指数 +1
|
XPS分峰时有一些最基本的限制条件。 2p3/2的峰和相应2p1/2的峰的面积比是2:1，这个必须在分峰时加以限制。你的Ni2p中有Ni2p3/2的三个峰和Ni2p1/2的三个峰，相对应的峰应有2:1的面积比关系。 其次，同一元素应有相同的半峰宽，因为这是由x-ray本身，单色器还有分析器的分辨力决定的。同一元素的不同化学态，自旋轨道分裂的峰都应是相同的半峰宽。如果拟合不好，说明还有其他的化学态包含在峰里，当然也可能是峰型选得不好或者背景扣除的不好的原因。 总之，XPS分峰要加以诸多的物理限制来取得真正具有物理意义的分峰。不加以限制，虽然会拟合得很好，但是只有数学意义。 |
2楼2015-03-14 09:48:45
3楼2015-03-16 13:49:14
4楼2018-06-19 10:05:34
50
