[求助] matlab三维图如何转成三维打印能用的图 已有1人参与

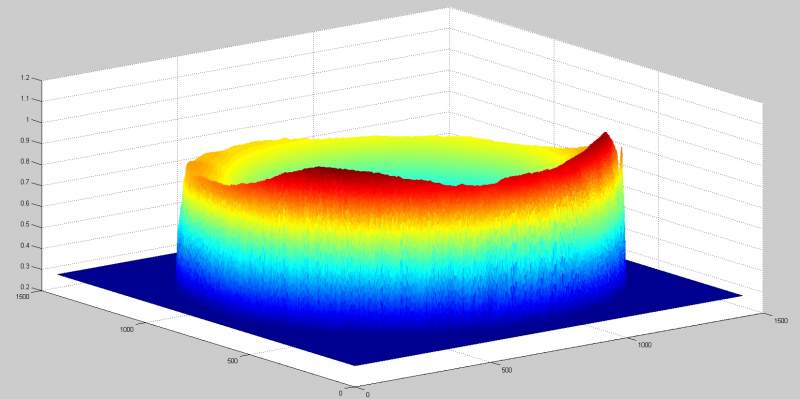

我用matlab做出了三维图，也保存了每个点的数据，现在想要得到3D打印能用的图，我在matlab中用stlwrite得到一个stl格式的文件，用SolidWorks打开后发现基本是个平面，和matlab做出来的图不一样，不知道有没有人碰见过类似问题，有解决办法的，谢谢！
matlab三维图如何转成三维打印能用的图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-06 17:29:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

姜木北水南

木虫 (小有名气)

设计工程师
用catia打开stp

[ 发自手机版 http://muchong.com/3g ]
回复此楼
2楼2015-03-07 07:27:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

易水流云

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by 姜木北水南 at 2015-03-07 07:27:33
用catia打开stp

我这里有所有点的数据，能不能根据这个数据做出来能用于3D打印的文件呢，CATIA是什么软件，打开会和SolidWorks不一样吗
赞一下 回复此楼
3楼2015-03-09 09:40:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

姜木北水南

木虫 (小有名气)

设计工程师
引用回帖:
3楼: Originally posted by 易水流云 at 2015-03-09 09:40:14
我这里有所有点的数据，能不能根据这个数据做出来能用于3D打印的文件呢，CATIA是什么软件，打开会和SolidWorks不一样吗...

CATIA...百度吧。可以将你的点云数据格式文件逆向为小平面体（基于拟合原理）得到3D
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

易水流云
4楼2015-03-09 10:11:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

易水流云

银虫 (初入文坛)
送红花一朵
引用回帖:
4楼: Originally posted by 姜木北水南 at 2015-03-09 10:11:16
CATIA...百度吧。可以将你的点云数据格式文件逆向为小平面体（基于拟合原理）得到3D...

我用matlab做出来的stl文件不该是3D的吗，不是学机械的，没怎么用过机械方面的软件，不太懂哈，云数据文件聂祥小平面体又是怎么做的呢
赞一下 回复此楼
5楼2015-03-09 10:59:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maninblack11

新虫 (正式写手)
引用回帖:
5楼: Originally posted by 易水流云 at 2015-03-09 10:59:17
我用matlab做出来的stl文件不该是3D的吗，不是学机械的，没怎么用过机械方面的软件，不太懂哈，云数据文件聂祥小平面体又是怎么做的呢...

stl是3d格式的，你的情况很可能是因为你的xy方向都是1000，但是高度只有0.8左右。这样的比例看起来就像平面了。不妨把数值*1000后生成模型。
stl格式在solidworks里面无法编辑。
赞一下 回复此楼
6楼2015-03-09 15:40:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ghostzer

铁杆木虫 (正式写手)

【答案】应助回帖

首先，你说的是三维打印，是不是3D打印？
matlb是数据点，矢量图，3D打印的话需要的是有限元类似的STL文件，
任何一个三维软件，proe，solidworks，catia，打开stp文件后，根据stp文件的数据，做出三维模型，然后保存成STL文件，才可以3D打印的
赞一下 回复此楼
一即多，守知
7楼2015-03-10 08:08:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

柴犬夫司机

禁虫 (初入文坛)
本帖内容被屏蔽
8楼2018-03-12 18:53:17
