[求助] 关于超级电容器的能量密度-功率密度作图有一个小疑问，求高手解答 已有1人参与

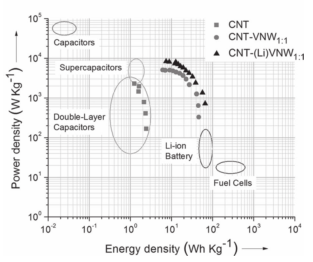

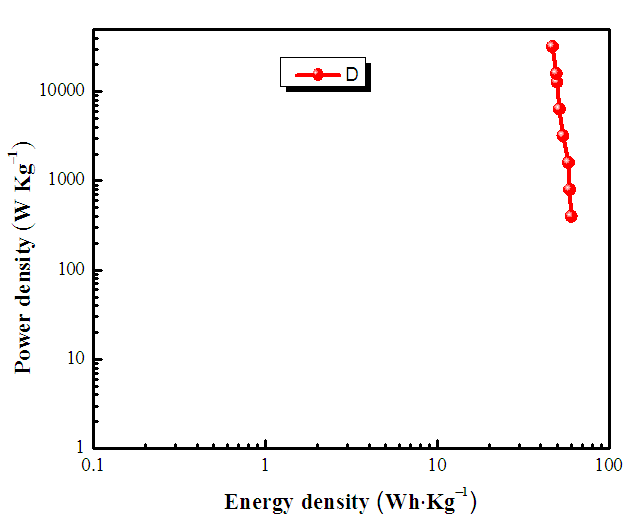

看了很多文献，发现里面 能量密度-功率密度 作图得到的 是一条弯曲的线，如这个文献图关于超级电容器的能量密度-功率密度作图有一个小疑问，求高手解答，但是，我自己做的图却更接近一条直线，关于超级电容器的能量密度-功率密度作图有一个小疑问，求高手解答-1请问是我的图有问题吗，是不是必须为一条有弧度的线，有没有哪个高手大神给我解释一下啊~~~感激不尽~~~
回复此楼

» 收录本帖的淘帖专辑推荐

感兴趣 xuexijisuan

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-04 10:24:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

songxiaobo

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
反方向的时钟: 金币+5, ★★★很有帮助 2015-03-09 10:23:18
引用回帖:
3楼: Originally posted by 反方向的时钟 at 2015-03-04 16:42:36
还想请教一下，最后一句话“随着功率密度的增加，能量密度不变，这样满足快速存储释放能量的目的”，能不能详细解释一下啊？...

作Ragone曲线的目的就是考察功率密度与能量密度之间的关系，对于一个设计好储能体系（不只是电容），其能量密度、电压（就是你能储存释放多少能量，你的体系电压由两电极确定）都是确定的，你要考察其在不同条件下的储存和释放能量的能力，功率密度（功率=电流*电压）就是其中一种量化标准。理想的储能体系（电压已确定），不论你电流多大，其能量应该不变，这也是我们期望的。但是所有体系，都不可能做到。回到电容，它是一个能快速储存和释放能量的设备，那这个快速如何定义呢？就要用到Ragone曲线。你的这个图是合理的，功率密度增大，能量密度下降，下降的越小就能说明其性能越佳。要下班了，解释逻辑有些急乱，还有不明白的，明天接着讨论。
赞一下(2人) 回复此楼
4楼2015-03-04 17:02:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

songxiaobo

新虫 (小有名气)
引用回帖:
5楼: Originally posted by 反方向的时钟 at 2015-03-09 10:30:10
唉，不好意思啊，感觉你讲的很详细很专业，可是我还是有点不懂，您可以结合具体公式来解释么？（一定多赠金币，感激不尽……）...

Ragone曲线的测试是在不同功率密度下（现在很多仪器都可以做恒功率测试；如果仪器无法进行恒功率测试，那就用恒电流测试，但那时就要用到积分计算功率=I*dU(没办法输入积分符号），如果积分不知道，那就没办法解释了）测试能量密度，从而得到这两者之间的关系，得到Ragone曲线。接着就是分析该曲线，其实很简单，能量Q=功率W*时间T，对于一储能体系，理想状态下，Q定，W增大，T减小，Ragone曲线就是一条垂直线。但由于非理想状态，Q随W变化也变化。如果Q随W变化越小，就说明越接近理想态，从而说明性能越佳。你是研究超级电容和锂电的（学生吗），研几了？我看你也做出图了，怎么不知道图的意义呢？建议好好看看文献，文献里都有解释啊（你给出的文献截图，里面就是讨论不同储能体系的Ragone曲线。明显CNT-（Li）VNW1-1性能最好，因为在相同功率密度下，其能量密度最大（储能能力最佳）；在相同能量密度下，其功率密度最大（释放能量的能力最佳））。你好好理解一下。你是研究超级电容和锂电的（学生吗），研几了？
赞一下(2人) 回复此楼
6楼2015-03-09 11:31:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Cecilia-s

金虫 (小有名气)
楼主跟我情况一样唉~我也是实验室就自己做超电，没得交流。。。想问下你这个测得是有机电解液里的还是无机电解液里的呢。。我测得同一个样品，有机电解液要比无机电解液  能量密度大好多
赞一下(1人) 回复此楼
互帮互助 友爱尽在在虫虫论坛
10楼2015-07-05 21:55:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

songxiaobo

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
反方向的时钟: 金币+5, ★★★很有帮助, 非常谢谢啊 2015-03-04 16:36:26
对于你问的“是不是必须为一条有弧度的线”，不一定，具体得看不同体系。这是Ragone曲线，反映的是能量密度与功率密度之间的关系。你做的是电容，就是这种现象，最理想的是一条垂直线，意义就是随功率密度增加，能量密度不变，这样就满足快速存储释放能量的目的。
赞一下 回复此楼
2楼2015-03-04 11:19:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

反方向的时钟

金虫 (小有名气)
引用回帖:
2楼: Originally posted by songxiaobo at 2015-03-04 11:19:21
对于你问的“是不是必须为一条有弧度的线”，不一定，具体得看不同体系。这是Ragone曲线，反映的是能量密度与功率密度之间的关系。你做的是电容，就是这种现象，最理想的是一条垂直线，意义就是随功率密度增加，能量 ...

还想请教一下，最后一句话“随着功率密度的增加，能量密度不变，这样满足快速存储释放能量的目的”，能不能详细解释一下啊？
赞一下 回复此楼
3楼2015-03-04 16:42:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

反方向的时钟

金虫 (小有名气)
引用回帖:
4楼: Originally posted by songxiaobo at 2015-03-04 17:02:48
作Ragone曲线的目的就是考察功率密度与能量密度之间的关系，对于一个设计好储能体系（不只是电容），其能量密度、电压（就是你能储存释放多少能量，你的体系电压由两电极确定）都是确定的，你要考察其在不同条件下 ...

唉，不好意思啊，感觉你讲的很详细很专业，可是我还是有点不懂，您可以结合具体公式来解释么？（一定多赠金币，感激不尽……）
赞一下 回复此楼
5楼2015-03-09 10:30:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

反方向的时钟

金虫 (小有名气)
引用回帖:
6楼: Originally posted by songxiaobo at 2015-03-09 11:31:04
Ragone曲线的测试是在不同功率密度下（现在很多仪器都可以做恒功率测试；如果仪器无法进行恒功率测试，那就用恒电流测试，但那时就要用到积分计算功率=I*dU(没办法输入积分符号），如果积分不知道，那就没办法解释 ...

研二了，好惭愧呀~~整个实验室只有我一个人是超电方向，导师也不太了解这个领域，平时这方面缺少交流，看文献也看得不透，太感谢你了~~~
赞一下 回复此楼
7楼2015-03-13 11:17:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Iammine

金虫 (初入文坛)

iammine
这个图是用什么仪器测试得到的

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2015-03-13 12:35:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

反方向的时钟

金虫 (小有名气)
引用回帖:
8楼: Originally posted by Iammine at 2015-03-13 12:35:18
这个图是用什么仪器测试得到的

不是用一起测的，是计算的，然后用orgin作图
赞一下 回复此楼
9楼2015-03-13 16:00:03
