[求助] 小虫正在用Tecplot处理CFD计算结果，发现做出的云图边上没有图例 已有2人参与

小虫正在用Tecplot处理CFD计算结果，发现做出的云图边上没有图例，请问诸位如何将Legend 显示出来呢，望各位不吝赐教，先谢过！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-02-14 11:20:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liupw789k

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2015-03-16 21:47:03
在contour后面有个按钮，点击，在出现的窗口中选择legend，在第一个小方框打勾，

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
Purescienceissomethingworththinkingabout!
2楼2015-02-14 23:02:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bb_polarlight

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2015-03-16 21:47:12
运动型暖男: 金币+10, ★★★★★最佳答案 2015-03-19 23:58:39

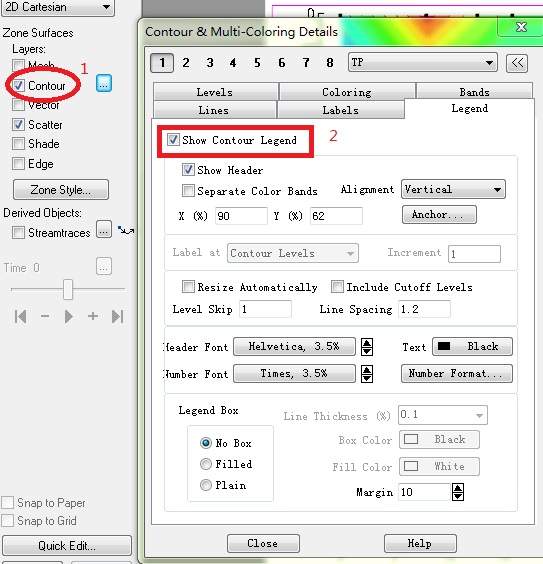

如下图所示。
步骤1: 点击contour,弹出contour界面
步骤2：切换到legned页面，勾选上show contour legend，就可以了
小虫正在用Tecplot处理CFD计算结果，发现做出的云图边上没有图例
赞一下 回复此楼
3楼2015-03-16 17:11:45
