小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 很奇怪的现象：Ti64的拉伸断裂面
101/1返回列表
查看: 1351  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

Sapphirepphi

新虫 (初入文坛)

[交流] 很奇怪的现象：Ti64的拉伸断裂面 已有4人参与

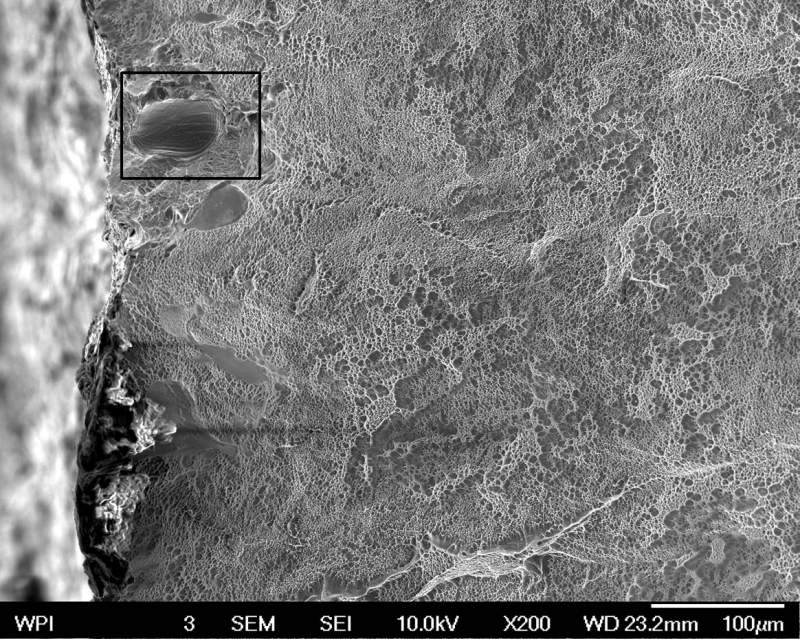

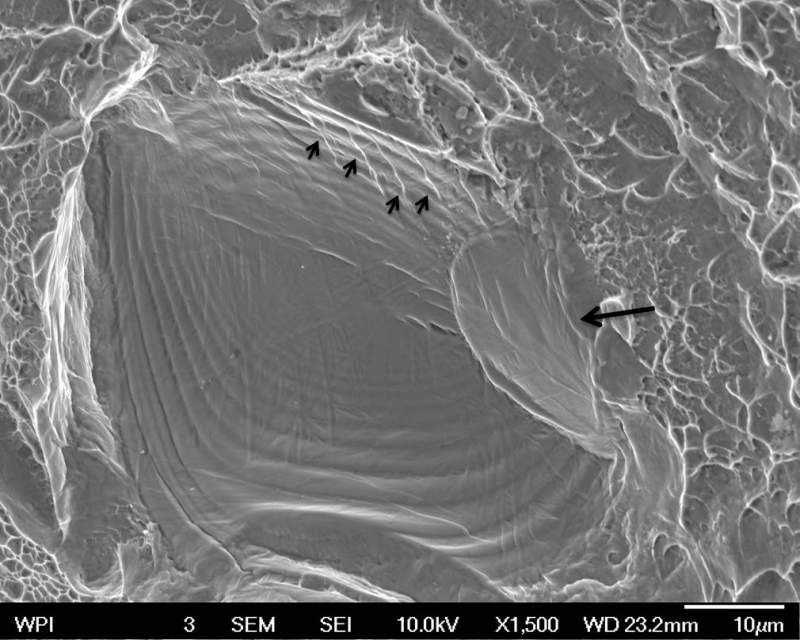

下面是我做的Ti-6Al-4V拉伸断裂面的SEM图，第一幅图很明显的韧性断裂面，很多韧窝，第二张图是黑色框的放大，贝壳状，像是空隙，黑色长箭头我认为是裂纹发展区，小箭头我认为是疲劳辉纹，不知道环形的图案怎么解释。而且在很大片的韧性区域突然有一个这样的图案，不止一个！求交流！

很奇怪的现象：Ti64的拉伸断裂面


很奇怪的现象：Ti64的拉伸断裂面-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-02-14 10:59:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dickliu7

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
Attachment.
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : Ti-6Al-4V拉伸斷裂面的SEM圖.docx
    • 2015-02-14 12:44:33, 765.68 K
2楼2015-02-14 12:45:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wucy3657623

木虫 (正式写手)

芒果毛毛虫
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
到底是拉伸测试还是疲劳？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
专注金相30年.wucy365@outlook.com
3楼2015-02-14 17:12:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dove_ndf

至尊木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
逻辑有问题，拉伸何来辉纹？
赞一下 回复此楼
4楼2015-02-14 21:59:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Sapphirepphi

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by dove_ndf at 2015-02-14 21:59:53
逻辑有问题，拉伸何来辉纹？

是拉伸测试，只是单纯猜测觉得像是局部辉纹，不知道可不可能，请教一下！
赞一下 回复此楼
5楼2015-02-14 23:01:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Sapphirepphi

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by dickliu7 at 2015-02-14 12:45:25
Attachment.

谢谢你的解释！
回复此楼
6楼2015-02-15 00:19:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Sapphirepphi

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by wucy3657623 at 2015-02-14 17:12:40
到底是拉伸测试还是疲劳？

是拉伸，应该不是辉纹，我也不清楚怎么解释，请教一下
赞一下 回复此楼
7楼2015-02-15 03:56:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yong0119

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
那是局部明显脆断特征

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
欢迎失效分析案例咨询
8楼2015-02-15 06:47:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dove_ndf

至尊木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by Sapphirepphi at 2015-02-14 23:01:44
是拉伸测试，只是单纯猜测觉得像是局部辉纹，不知道可不可能，请教一下！...

有没有可能是孔洞，拉伸后出现的滑移台阶，如果是这样的话，还能解释的过去。
赞一下 回复此楼
9楼2015-02-15 07:58:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wucy3657623

木虫 (正式写手)

芒果毛毛虫
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
猜测一下 局部的解理断口，沿某个晶面断开，所以成一平坦面 条条是楼上说道滑移带

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
专注金相30年.wucy365@outlook.com
10楼2015-02-15 08:13:25
