小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » 求助：TEM 下观测到的是莫尔条纹还是位错结构？
71/1返回列表
查看: 5039  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

ht1441

新虫 (初入文坛)

[求助] 求助：TEM 下观测到的是莫尔条纹还是位错结构？ 已有1人参与

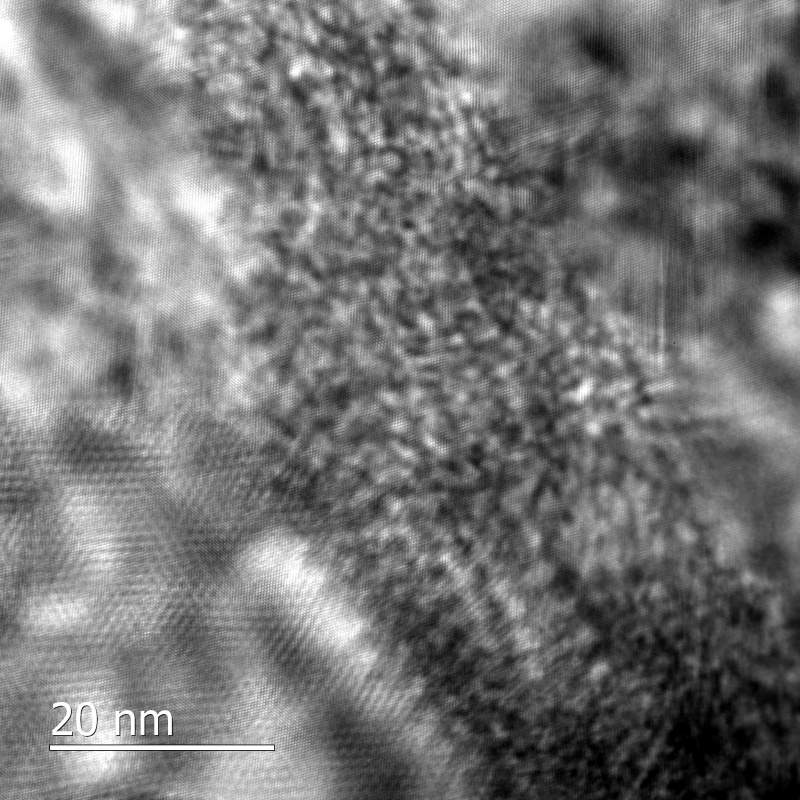

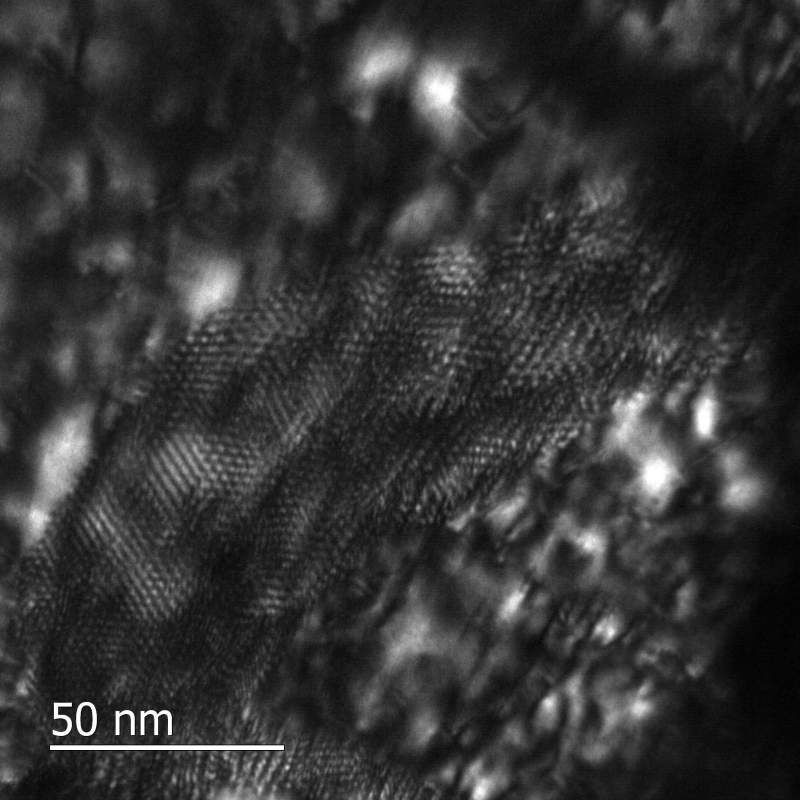

样品是Al-Sc合金单晶。样品经过压缩变形。正带轴下TEM照片出现了图1所示的类似周期性的点阵结构，倾转样品后，类似周期性的点状结构变成了条纹，如图2。 根据滑移的角度判断，这个区域可能位于剪切带上。

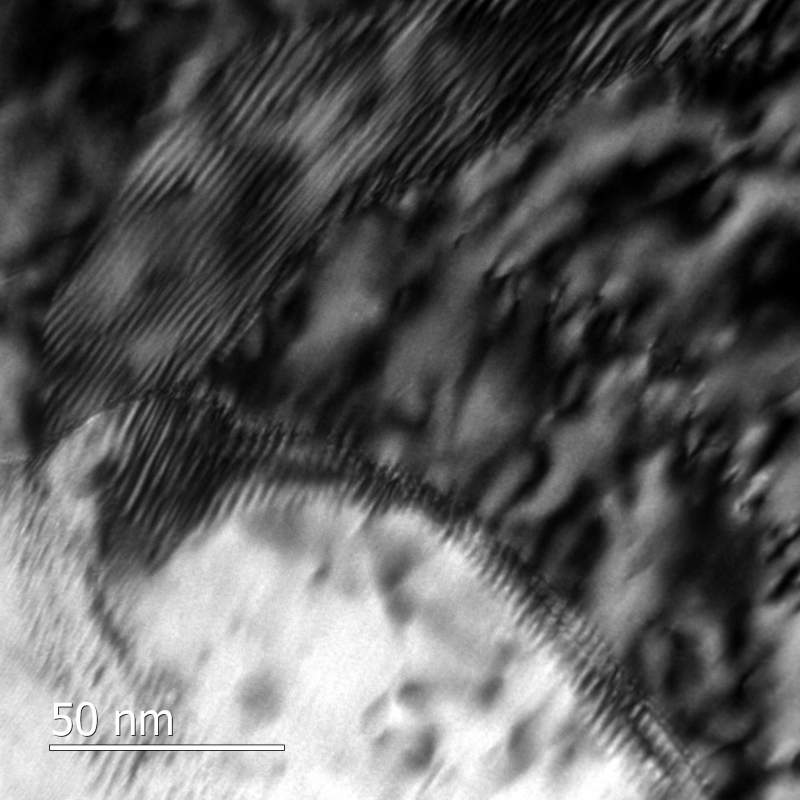

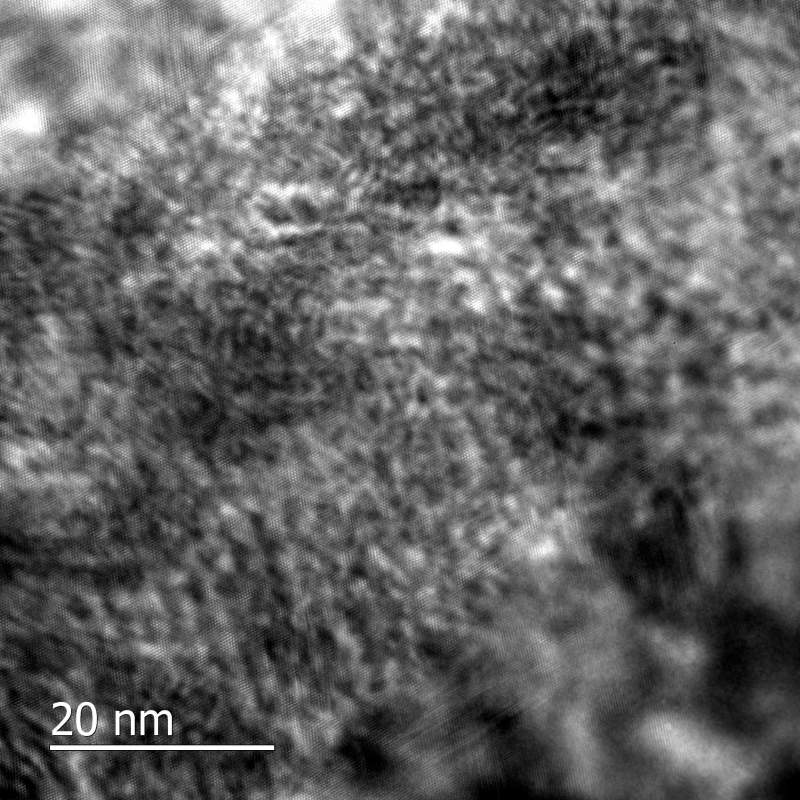

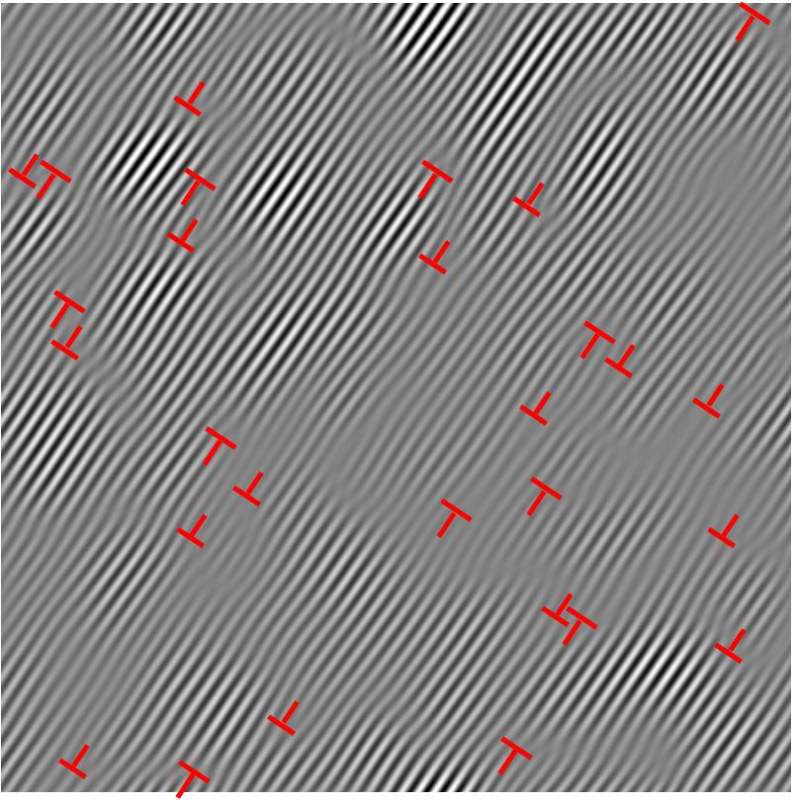

大一些倍数的TEM如图3。其他区域也有类似的结构，如图4。FFT斑点为卫星斑点。套取其中一对斑点做反傅里叶变换，可以标出很多位错。如图5。
问题1：看图片很像莫尔条纹，但是做反傅里叶变换却可以标出位错结构，那么这个TEM照片到底是变形引起晶粒偏转的莫尔条纹，还是位错结构？
问题2：如果是莫尔条纹，那么偏转后它的形态会从类似点阵一样的结构变为条纹么（图1到图2）?  反傅里叶变换后标出的位错是假象？
问题3：如果是位错墙等结构，低倍下呈现这样的衬度么？ FFT会出现卫星斑点么？
我TEM做的少，理论也薄弱，希望高手能帮我解答下，万分感谢！（如果没描述清楚请指出）

求助：TEM 下观测到的是莫尔条纹还是位错结构？
图1


求助：TEM 下观测到的是莫尔条纹还是位错结构？-1
图2


求助：TEM 下观测到的是莫尔条纹还是位错结构？-2
图3


求助：TEM 下观测到的是莫尔条纹还是位错结构？-3
图4


求助：TEM 下观测到的是莫尔条纹还是位错结构？-4
FFT


求助：TEM 下观测到的是莫尔条纹还是位错结构？-5
图5
回复此楼

» 收录本帖的淘帖专辑推荐

透射电镜

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-02-09 10:19:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zscwr
顶！！！！！！！！！！！！！！！！！！！！！！！！
2楼2015-02-09 16:21:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youthmany

铜虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
组织里有位错，但是你所说的地方应该是莫尔条纹。特别是高分辨照片和傅里叶变换，非常明显的double diffraction。我觉得两种可能，一种是样品厚度方向有另外的subgrain，或者是析出相导致的。不知道你的里面有没有第二相

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
3楼2015-02-09 19:15:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ht1441

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by youthmany at 2015-02-09 19:15:16
组织里有位错，但是你所说的地方应该是莫尔条纹。特别是高分辨照片和傅里叶变换，非常明显的double diffraction。我觉得两种可能，一种是样品厚度方向有另外的subgrain，或者是析出相导致的。不知道你的里面有没有第 ...

感谢回复。析出相倒是没有。只有溶质原子的cluster或GP区。倾转样品的时候摩尔条纹会发生图1到图2的转变么？如果是摩尔条纹，那我反傅立叶变换标出的位错是不是多半是假象？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
4楼2015-02-09 20:50:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youthmany

铜虫 (正式写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by ht1441 at 2015-02-09 20:50:16
感谢回复。析出相倒是没有。只有溶质原子的cluster或GP区。倾转样品的时候摩尔条纹会发生图1到图2的转变么？如果是摩尔条纹，那我反傅立叶变换标出的位错是不是多半是假象？
...

那应该就是基体和cluster的double diffraction的结果了，你可以很清楚看到FFT呈‘卫星斑’。这种情况下IFFT的位错密度是不对的，通常这时测得的位错密度非常高

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
5楼2015-02-09 21:53:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youthmany

铜虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
ht1441: 金币+10, ★★★很有帮助 2015-02-10 07:56:58
引用回帖:
4楼: Originally posted by ht1441 at 2015-02-09 20:50:16
感谢回复。析出相倒是没有。只有溶质原子的cluster或GP区。倾转样品的时候摩尔条纹会发生图1到图2的转变么？如果是摩尔条纹，那我反傅立叶变换标出的位错是不是多半是假象？
...

tilt样品莫尔条纹肯定会发生变化，因为发生双衍射的晶面发生了变化

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
6楼2015-02-09 21:55:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

scu胡传珠

新虫 (小有名气)
楼主还在研究这个么，我也遇到了类似的，可以私聊？
赞一下 回复此楼
7楼2017-03-22 22:10:08
