[交流] TEM中层片状结构判定及对性能影响

最近一直都很纠结一个问题，前段时间做的实验，拍了一些电镜图片，分析时却不知从何下手了，请教高人指点

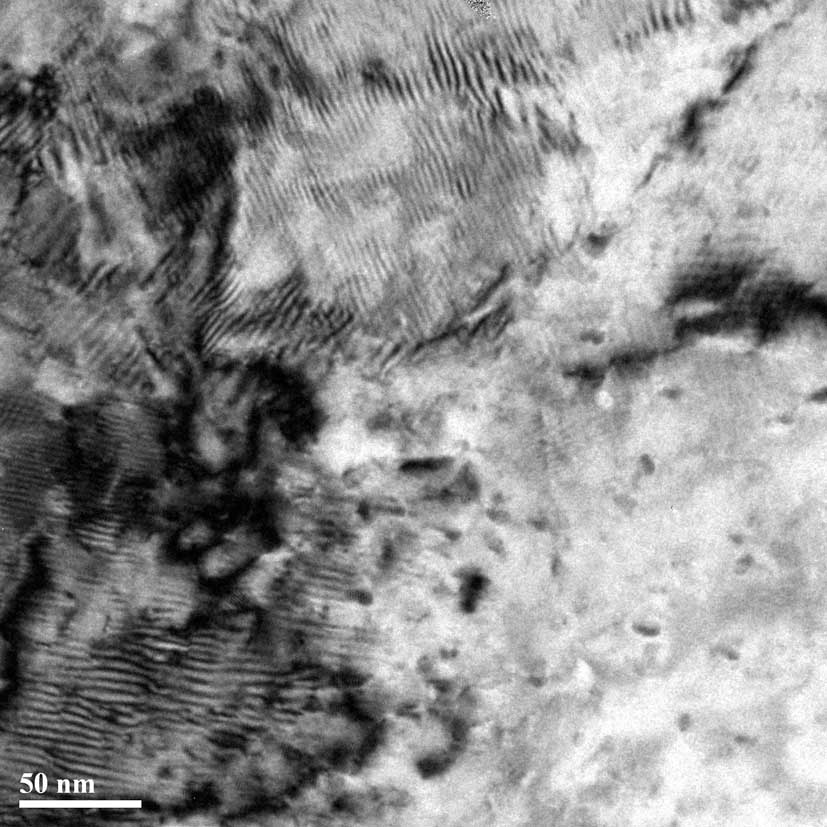

图片比较典型的图片如下，组织中存在很多类似层错的结构，不知道层错是对性能是如何产生影响的，有相关参考文献参考吗，还有就是 组织中存在大量的类似稠密位错墙，这两种组织有没有什么联系呢？
本人材基底子较差，还望大侠多多指点啊

http://home.51.com/zzl503/photo/item/100171489.html

[ Last edited by zzl0581 on 2011-12-26 at 14:51 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-12-25 16:25:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)
★
zzl0581(金币+5):谢谢参与
感觉这照片 200nm的标尺
还不够清楚
有没有更清楚的啊 呵呵
赞一下(1人) 回复此楼
2楼2011-12-25 17:55:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haixing2008

荣誉版主 (文坛精英)
★
zzl0581(金币+5):谢谢参与
圣诞快乐！元旦快乐！
赞一下(1人) 回复此楼
3楼2011-12-25 19:07:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiachengdong

木虫 (著名写手)
★
zzl0581(金币+5):谢谢参与
确定是层错吗？
我看着怎么像位错列啊，
回复的位错好像就是这个样子，
我的也有这情况呢，
唉，没法发图片，
你这是什么状态啊，
是退火态吗？退火态很容易发生这种情况，
我问了问别人，说这是莫尔条纹

退火态



[ Last edited by xiachengdong on 2011-12-25 at 20:02 ]
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

zzl0581 zzl0581
4楼2011-12-25 19:28:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzl0581

金虫 (小有名气)
引用回帖:
楼: Originally posted by 战国时代 at 2011-12-25 17:55:01:
感觉这照片 200nm的标尺
还不够清楚
有没有更清楚的啊 呵呵

已上传更新图片，你看能不能帮我解释下呢
赞一下 回复此楼
5楼2011-12-25 19:41:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzl0581

金虫 (小有名气)
引用回帖:
楼: Originally posted by xiachengdong at 2011-12-25 19:28:38:
确定是层错吗？
我看着怎么像位错列啊，
回复的位错好像就是这个样子，
我的也有这情况呢，
唉，没法发图片，
[ Last edited by xiachengdong on 2011-12-25 at 19:42 ]

我做的是中底层错铜合金，从文献中看出是层错，就是不知怎么解释，你对层错怎样了解呢
赞一下 回复此楼
6楼2011-12-25 19:42:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)
你用的什么型号的TEM啊
感觉总是不清楚啊
有没有高分辨啊 选取电子衍射花样有没有啊
赞一下 回复此楼
7楼2011-12-25 19:51:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzl0581

金虫 (小有名气)
送鲜花一朵
引用回帖:
楼: Originally posted by xiachengdong at 2011-12-25 19:28:38:
确定是层错吗？
我看着怎么像位错列啊，
回复的位错好像就是这个样子，
我的也有这情况呢，
唉，没法发图片，
你这是什么状态啊，
是退火态吗？退火态很容易发生这种情况，
我问了问别人，说这是莫尔条纹
...

请问你怎么说是回复后的位错呢，可以找两篇参考文献给我看看吗，我看这有点像是层错，不是很确定
赞一下 回复此楼
8楼2011-12-25 20:00:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiachengdong

木虫 (著名写手)

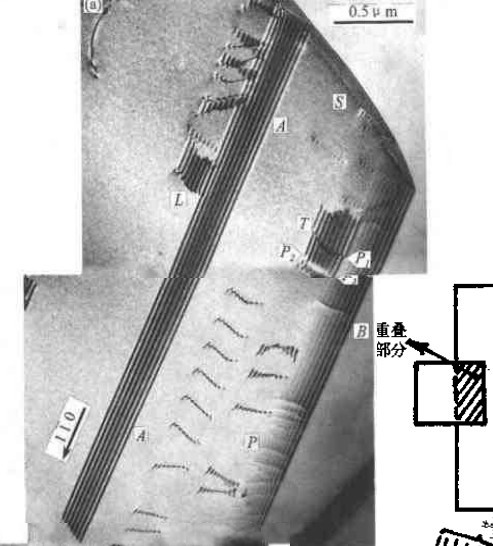

给你发个层错的照片，你看看书上怎么说的，
我感觉反正不是层错，是位错还是莫尔条纹就待定了，
我问问老师去。



[ Last edited by xiachengdong on 2011-12-25 at 20:08 ]
赞一下 回复此楼
9楼2011-12-25 20:04:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzl0581

金虫 (小有名气)
引用回帖:
楼: Originally posted by 战国时代 at 2011-12-25 19:51:34:
你用的什么型号的TEM啊
感觉总是不清楚啊
有没有高分辨啊 选取电子衍射花样有没有啊

之前没做好准备，只有这些照片了，透射电镜型号对实验结果也有影响吗，真的是什么也不懂啊，还请多指教啊
赞一下 回复此楼
10楼2011-12-25 20:06:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzl0581

金虫 (小有名气)
送鲜花一朵
引用回帖:
楼: Originally posted by xiachengdong at 2011-12-25 19:28:38:
确定是层错吗？
我看着怎么像位错列啊，
回复的位错好像就是这个样子，
我的也有这情况呢，
唉，没法发图片，
你这是什么状态啊，
是退火态吗？退火态很容易发生这种情况，
我问了问别人，说这是莫尔条纹
...

请问你有相关文献吗，我刚开始分析透射图片，不懂的太多了，还望多多指教啊
赞一下 回复此楼
11楼2011-12-25 20:09:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)
你让楼上把那个文献发给你看看
感觉人家的照片很清楚啊
你在看看文献
赞一下 回复此楼
12楼2011-12-25 20:12:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiachengdong

木虫 (著名写手)
没有文献，只有书啊，
你找找这方面的书咯
你是哪个大学的？我是中南大学。也是做铜合金。

[ Last edited by xiachengdong on 2011-12-25 at 20:14 ]
赞一下 回复此楼
13楼2011-12-25 20:13:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mlanqiang

木虫之王 (文学泰斗)
★
zzl0581(金币+5):谢谢参与
这个错位还是看不大清楚，建议再照照。
赞一下(1人) 回复此楼
14楼2011-12-25 20:13:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzl0581

金虫 (小有名气)
引用回帖:
楼: Originally posted by xiachengdong at 2011-12-25 20:04:35:
给你发个层错的照片，你看看书上怎么说的，
我感觉反正不是层错，是位错还是莫尔条纹就待定了，
我问问老师去。


[ Last edited by xiachengdong on 2011-1 ...

恩，之前我也看到过，就是一直找不到跟我的组织相近的文献，就很疑惑，感觉底层错能的铜合金中会有层错出现的，越想越不理解了
很希望你能介绍几篇相关文献，谢谢你了
赞一下 回复此楼
15楼2011-12-25 20:18:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzl0581

金虫 (小有名气)
引用回帖:
楼: Originally posted by mlanqiang at 2011-12-25 20:13:33:
这个错位还是看不大清楚，建议再照照。

条件有限啊，很难再弄啦，还有一些相似的图片，打算把这个问题搞懂了再做别的呢
赞一下 回复此楼
16楼2011-12-25 20:28:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzl0581

金虫 (小有名气)
引用回帖:
楼: Originally posted by xiachengdong at 2011-12-25 20:13:01:
没有文献，只有书啊，
你找找这方面的书咯
你是哪个大学的？我是中南大学。也是做铜合金。
[ Last edited by xiachengdong on 2011-12-25 at 20:14 ]

哦，那我自己找找啦，谢谢你啊 中南材料就是牛啊
赞一下 回复此楼
17楼2011-12-25 20:29:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

半面坡

金虫 (小有名气)
★
zzl0581(金币+5):谢谢参与
建议重新做下透射，仅凭这个很难判断
赞一下(1人) 回复此楼
18楼2011-12-25 22:14:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhx3148

木虫 (小有名气)
★
zzl0581(金币+5):谢谢参与
有没有可能是孪晶呢？期待回复
赞一下(1人) 回复此楼
19楼2011-12-26 10:03:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

379357471

金虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
你那个是摩尔条纹
也就是说基体上埋有第二相粒子或者多相粒子
层错的证明是利用双束或者高分辨相来研究的。本人湖南大学电镜中心的，对孪晶很熟悉，你那个不可能是孪晶。孪晶的研究通常都是沿edge-on方向。你那个照片没有啥用。重新再照，现在看位错太容易了，照几张高分辨像或者照几张弱束暗场像，是啥类型的位错，非常明了。

[ Last edited by 379357471 on 2011-12-26 at 10:41 ]
赞一下(1人) 回复此楼
20楼2011-12-26 10:36:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzl0581

金虫 (小有名气)
引用回帖:
楼: Originally posted by 379357471 at 2011-12-26 10:36:53:
你那个是摩尔条纹
也就是说基体上埋有第二相粒子或者多相粒子
层错的证明是利用双束或者高分辨相来研究的。本人湖南大学电镜中心的，对孪晶很熟悉，你那个不可能是孪晶。孪晶的研究通常都是沿edge-on方向。你 ...

莫尔条纹的存在是由于透射拍摄角度引起的吗，还是因为自身组织造成的呢，我目的不只是看位错，就想知道这中条纹对组织有何影响，能否详细介绍下莫尔条纹呢，谢谢
赞一下 回复此楼
21楼2011-12-26 14:48:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
